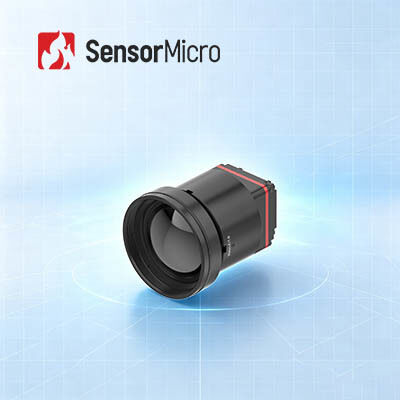

Module d'imagerie thermique LWIR non refroidi avec résolution 1280x1024 8μm Pixel Pitch et 30mK NETD pour inspection photovoltaïque
| Lieu d'origine | Chine |
|---|---|
| Nom de marque | SensorMicro |
| Certification | ISO9001:2015; RoHS; Reach |
| Numéro de modèle | iTL1208 |
| Quantité de commande min | 1 morceau |
| Prix | Négociable |
| Conditions de paiement | T/T |
Détails sur le produit
| Résolution | 1280x1024 | Consommation d'énergie | 1W |
|---|---|---|---|
| Gamme spectrale | 8~14μm | Pas de pixels | 8μm |
| NETD typique | ≤30mK | Fréquence d'images | 25/30 Hz |
| Mettre en évidence | Module non refroidi de formation d'images thermiques de LWIR,Module de formation d'images thermiques de charges utiles d'UAV,noyau thermique non refroidi de la caméra 640x512 |
||
Description de produit
Module d'imagerie thermique LWIR non refroidi 1280x1024/8μm pour l'inspection photovoltaïque
Présentation du produit
Vous recherchez un noyau de caméra thermique mégapixel puissant pour vos appareils ? Découvrez le cœur de la caméra thermique iTL1208. Nous avons compressé les performances thermiques haute résolution de 1 280 × 1 024 8 μm dans un module compact de 22,6 × 22,6 × 34,5 mm qui ne pèse que 35,7 grammes avec un objectif de 12 mm. Bénéficiant d'un NETD ultra-faible de 30 mK, ce module de caméra infrarouge capte les plus faibles différences de température que l'œil nu ne peut pas détecter. Branchez et intégrez facilement via MIPI CSI, avec une sortie RAW et YUV et un contrôle simple du port I2C/série. Que vous construisiez des caméras de lutte contre les incendies, des outils d'inspection portables ou des appareils de surveillance mobiles, le module d'imagerie thermique iTL1208 est votre solution de vision thermique légère et idéale.
Principales caractéristiques
- Conception extrêmement légère
Taille compacte de 22,6 × 22,6 × 34,5 mm et poids de 35,7 g (y compris un objectif de 12 mm)
Parmi les niveaux d'intégration les plus élevés de sa catégorie - Haute sensibilité, détection précise
Taille de pixel ultra-petite de 8 μm avec une résolution de 1 280 × 1 024, offrant des détails fins et des images claires
NETD typique ≤ 30 mK, permettant une détection fiable de différences subtiles de température - Développement simplifié, intégration rapide
Plusieurs options de lentilles optiques disponibles pour répondre à diverses exigences d'application
Prend en charge l'interface de sortie d'image MIPI CSI
Sortie de données d'image RAW et YUV, avec contrôle via port série/I2C
Spécifications du produit
| Modèle | iTL1208 |
|---|---|
| Indicateurs de détecteurs IR | Matériau sensible : VOx |
| Résolution : 1280 × 1024 | |
| Taille des pixels : 8 μm | |
| Réponse spectrale : 8 μm ~ 14 μm | |
| NETD typique : ≤30 mK | |
| Traitement d'images | Fréquence d'image numérique : 25/30 Hz |
| Temps de démarrage : ≤6 s | |
| Vidéo numérique : RAW/YUV | |
| Algorithme d'image : NUC/3DNR/DNS/DRC/EE | |
| Affichage de l'image : 10 types (blanc chaud/lave/fer rouge/fer chaud/médical/arctique/arc-en-ciel 1/arc-en-ciel 2/teinte/noir chaud). | |
| Logiciel PC | Logiciel PC : contrôle de module et affichage vidéo |
| Électrique | Interface externe standard : 34Pin_Connector Interface : BP04SD-34-0065-R0 |
| Interface de communication : TTL-232/I2C | |
| Interface vidéo numérique : MIPI-CSI | |
| Tension d'alimentation : 4,5-5,5 V | |
| Consommation d'énergie typique : 1 W | |
| Mécanique | Taille (y compris l'objectif) : Avec objectif 5 mm : 22,6 mm × 22,6 mm × 50 mm (diamètre extérieur de l'objectif Φ37 mm) Avec objectif 10 mm : 22,6 mm × 22,6 mm × 45,3 mm (diamètre extérieur de l'objectif Φ33 mm) Avec objectif 12 mm : 22,6 mm × 22,6 mm × 34,5 mm (diamètre extérieur de l'objectif Φ26,6 mm) Avec objectif 17 mm : 22,6 mm × 22,6 mm × 35,4 mm (diamètre extérieur de l'objectif Φ27 mm) Avec objectif 25 mm : 22,6 mm × 22,6 mm × 44,2 mm (diamètre extérieur de l'objectif Φ33 mm) Avec objectif 35 mm : 22,6 mm × 22,6 mm × 50,9 mm (diamètre extérieur de l'objectif Φ43,2 mm) |
| Poids (objectif compris) : 85,5 ± 4,5 g (avec objectif 5 mm) 70,5 ± 3,6 g (avec objectif 10 mm) 35,7 ± 2 g (avec objectif 12 mm) 40,7 ± 2,1 g (avec objectif 17 mm) 71,0 ± 3,6 g (avec objectif 25 mm) 110 ± 5,5 g (avec objectif 35 mm) | |
| Adaptabilité environnementale | Température de fonctionnement : -40 ℃ ~ + 70 ℃ |
| Température de stockage : -45 ℃ ~ + 85 ℃ | |
| Humidité : 5 % ~ 95 %, sans condensation | |
| Vibration : 5,35 grms, vibration aléatoire, 3 axes | |
| Impact : demi-onde sinusoïdale, 40 g/11 ms, direction d'impact axe X, 3 fois. | |
| Certifications : ROHS2.0/REACH | |
| Lentille optique | Athermique à mise au point fixe : 5/10/12/17/25/35 mm |
Applications industrielles
Le module d'imagerie thermique iTL1208 peut être largement utilisé dans les domaines de la lutte contre les incendies de forêt, de la maintenance électrique, de l'inspection photovoltaïque, de la surveillance de la sécurité, des appareils portables, des appareils portables, etc.
Nos avantages
- Riche variété de produits
Plusieurs combinaisons de résolutions de matrice, de tailles de pixels, de bandes d’ondes et d’options d’objectif offrent une plus grande flexibilité pour diverses applications. - Performances exceptionnelles
Imagerie claire, taille compacte, faible consommation d'énergie, sensibilité élevée et fiabilité élevée, conçues pour fonctionner dans un large éventail de défis environnementaux. - Intégration facile
Les multiples options d'interface facilitent l'intégration et permettent un développement rapide dans plusieurs domaines d'application.
Foire aux questions
Quel est l’avantage de l’imagerie thermique infrarouge ?
- Voir à travers l'obscurité totale
- Identification sous camouflage
- Détection longue portée
- Détection de répartition de la chaleur
- Mesure de température sans contact
- Sensibilisation au métier
- Et ainsi de suite
Qu'est-ce que la sensibilité thermique ?
La sensibilité thermique, également appelée NETD (Noise Equivalent Temperature Difference), est un paramètre clé pour évaluer les caméras thermiques à ondes moyennes (MWIR) et à ondes longues (LWIR). Elle est directement liée à la clarté mesurée par la caméra thermique. Il s'agit d'une valeur numérique représentant le rapport signal/bruit de la différence de température et mesurée en milliKelvins (mK). Plus la valeur de sensibilité thermique est petite, plus la sensibilité est élevée et plus l'image est claire.
Quelle est la différence entre un boîtier au niveau d'une tranche, un boîtier en céramique et un boîtier en métal ?
Les détecteurs infrarouges non refroidis sont actuellement divisés en emballages métalliques, emballages en céramique et emballages au niveau des tranches. L’emballage métallique est la première et la meilleure des trois principales formes d’emballage ; le conditionnement au niveau des tranches convient à la production de masse ; et les emballages en céramique sont plus favorisés par le marché dédié aux produits civils.
