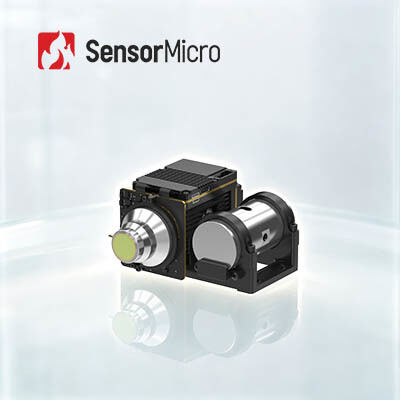

Module d'imagerie thermique à résolution HD 1280x1024 avec hauteur de pixel de 10 μm pour la surveillance à longue portée

  • HD 1280x1024 Resolution Thermal Imaging Module with 10μm Pixel Pitch for Long Range Monitoring
Lieu d'origine Chine
Nom de marque SensorMicro
Certification ISO9001:2015; RoHS; Reach
Numéro de modèle GAVIN GC1210HMF
Quantité de commande min 1 morceau
Prix Négociable
Conditions de paiement T/T
Détails sur le produit
Haute définition 1280x1024 Pas de pixels 10μm
Fréquence d'images 50Hz NETD 20 mK(F2 ); 25 mK(F4)
Taille 101 × 101 × 54 mm Gamme spectrale 3,7 ~ 4,8 μm MW
Mettre en évidence

Module d'imagerie thermique 1280x1024

,

Module d'imagerie thermique refroidi 12um

,

RS058F Noyau de caméra thermique refroidie
Laisser un message
Description de produit
Module d'imagerie thermique refroidie HD 1280x1024 10 μm Surveillance à longue portée
Vue d'ensemble du produit

Le noyau de la caméra infrarouge GAVIN GC1210HMF est équipé d'un détecteur infrarouge à ondes moyennes (MWIR) refroidi à haute température de fonctionnement (HOT) de 1280×1024/10μm.Il offre un tiers de plus petit pixel pitch et quatre fois plus haut tableau de résolution, ce qui améliore considérablement la résolution spatiale et la clarté de l'image.

Combiné à des algorithmes de traitement d'image avancés, il fournit des images infrarouges de haute définition et détaillées à une résolution de mégapixels.le noyau de la caméra infrarouge GAVIN GC1210HMF améliore considérablement les performances SWaP en offrant une taille compacte, de conception légère et de faible consommation d'énergie, ce qui en fait une solution idéale pour les systèmes infrarouges à longue portée avec des exigences d'espace et d'intégration strictes.

Principales caractéristiques
Imagerie à mégapixels, qualité supérieure
  • Développé sur la base d'un détecteur infrarouge refroidi MWIR HOT de 1280×1024/10μm, offrant une qualité d'image de haute définition et délicate
  • Intégré avec des algorithmes de traitement d'image avancés tels que DRC, réduction du bruit 2D/3D et amélioration du bord EE pour une image plus claire
Technologie HOT pour une optimisation SWaP ultime
  • Prend en charge le fonctionnement à haute température à 150 K, avec un temps de refroidissement ≤4 min
  • Dimensions compactes jusqu'à 101x101x54mm, poids léger à seulement 570g
Des interfaces riches, une intégration facile
  • Prend en charge les sorties vidéo Cameralink/USB3.0/GigE/HDMI/SDI/MIPI/fibre optique
  • Sortie de données d'image RAW/YUV flexible
Spécifications du produit
Modèle GAVIN GC1210HMF Cœur de caméra infrarouge refroidi MWIR
Indicateurs
Résolution 1280 × 1024
Taille des pixels 10 μm
Réponse spectrale 30,7 μm ± 0,2 μm 4,8 μm ± 0,2 μm
Détecteur IR NETD ((23°C) Le nombre d'émissions de CO2
Le produit doit être soumis à un contrôle de qualité.
Traitement des images
Taux d'images 50 Hz
Zoom numérique Zoom numérique continu de 1 × à 8 ×
Direction de l' image Flip horizontalement/verticalement/diagonalement
Algoritme d'image RDC, Réduction du bruit des images 2D/3D, EE
Caractéristiques électriques
Vidéo numérique Norme: DVP
Option: Cameralink/USB3.0/GigE/SDI/HDMI/MIPI/Fibre optique mono-mode/Fibre optique multimode
Synchronisation externe Standard: LV-TTL
Option: RS422/LVDS
La communication La norme est la suivante: USB2.0/LV-TTL
Option: RS422/CAN/USB3.0/GigE
Énergie 12V±1V
Consommation d'énergie constante (à 23°C) ≤ 8 W
Temps de refroidissement ((23°C) ≤ 4 minutes
Taille (en mm) 101 × 101 × 54
Poids (g) ≤ 570
Température de fonctionnement -40°C à +71°C
Lentilles optiques La mise au point fixe: 15 mm/F2
Zoom continu: 15 à 300 mm/F4 30 à 500 mm/F4
Applications industrielles

Le module de caméra infrarouge thermique GAVIN GC1210HMF est largement utilisé dans de nombreux domaines tels que la NDT, la surveillance de l'environnement, la surveillance à longue portée, la recherche scientifique, etc.

Portfolio de produits
Différents formats de produits

Une large gamme de formats de produits, y compris des détecteurs infrarouges, des noyaux de caméra et des modules pour répondre à diverses exigences d'intégration.

Une grande variété de produits

Des résolutions multiples, des tailles de pixels, des bandes d'onde et des combinaisons d'options d'objectifs offrent une plus grande flexibilité pour diverses applications.

Performance exceptionnelle

Une image claire, une taille compacte, une faible consommation d'énergie, une sensibilité élevée et une grande fiabilité, conçues pour fonctionner dans un large éventail de conditions environnementales.

Facilité d'intégration

Les multiples options d'interface facilitent l'intégration et permettent un développement rapide dans plusieurs domaines d'application.

Questions fréquemment posées
Qu'est-ce que la sensibilité thermique?

La sensibilité thermique, également appelée NETD (Noise Equivalent Temperature Difference), est un paramètre clé pour évaluer les caméras thermiques à ondes moyennes (MWIR) et à ondes longues (LWIR).Il est directement lié à la clarté mesurée par l'imagerie thermiqueIl s'agit d'une valeur numérique représentant le rapport signal/bruit de la différence de température et mesurée en milli-Kelvin (mK).plus la sensibilité est élevée et plus l'image est claire.

Quel est le détecteur MCT/HgCdTe?

Le MCT, également appelé HgCdTe, fait référence au mercure-cadmium-telluride qui est un composé chimique de tellurure de cadmium (CdTe) et de tellurure de mercure (HgTe) et un matériau courant dans les photodétecteurs.Le détecteur MCT/HgCdTe est un détecteur photoconducteur qui fonctionne dans un environnement cryogénique et peut détecter le rayonnement infrarougeIl est plus sensible que les capteurs thermiques.
