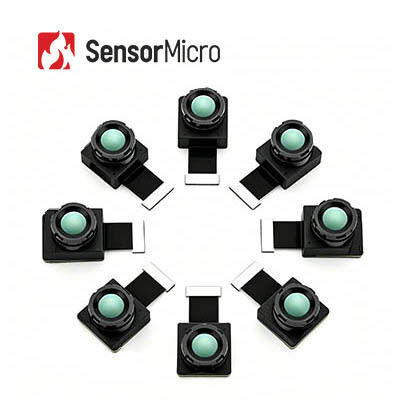

Module d'imagerie thermique non refroidi 256x192 Résolution 12μm Pixel Pitch pour la sécurité et la thermographie

  • Uncooled Thermal Imaging Module 256x192 Resolution 12μm Pixel Pitch for Security and Thermography
Lieu d'origine Province de Wuhan, Hubei, Chine
Nom de marque SensorMicro
Certification ISO9001:2015; RoHS; Reach
Numéro de modèle TIMO212
Quantité de commande min 1 morceau
Prix Négociable
Conditions de paiement T/T
Détails sur le produit
Résolution 256x192 Plage de mesure de la température -20 ℃ ~ + 550 ℃
Gamme spectrale 8~14μm Pas de pixels 12μm
Mode de mise au point Concentrez-vous librement Fréquence d'images Thermographie : 25 Hz, Imagerie : 50 Hz
Mettre en évidence

Module non refroidi 256x192 de formation d'images thermiques

,

Module non refroidi de formation d'images thermiques de caméra de sécurité

,

noyau thermique de caméra de lancement du pixel 12uM
Laisser un message
Description de produit
Module d'imagerie thermique non refroidi 256x192/12μm pour caméra de sécurité
Présentation du produit
Le TIMO212 comprend un détecteur infrarouge WLP (Wafer Level Package) de taille exceptionnellement petite de 256 x 192/12 μm qui capture le spectre infrarouge à ondes longues (LWIR) allant de 8 à 14 μm.
Grâce à son SWaP-C entièrement optimisé, le module de caméra thermique TIMO212 peut être intégré dans des caméras infrarouges avec des exigences strictes en matière de taille et de poids.
Le module de caméra thermique TIMO212 est largement utilisé dans la surveillance de sécurité, la thermographie, les appareils portables, l'électronique automobile, la maison intelligente et la détection de créatures vivantes.
Principales caractéristiques
  • Module ultra-miniature avec optimisation SWaP-C ultime
    • Détecteur emballé au niveau de la tranche + optique au niveau de la tranche + obturateur de valve micro-électromagnétique
    • Le plus petit module thermique infrarouge, permettant une fonctionnalité d'imagerie thermique de base avec une rentabilité maximale
    • Taille compacte, légèreté et faible consommation d'énergie, idéale pour l'intégration dans des appareils miniatures
  • Options optiques flexibles, mesure précise de la température
    • Plusieurs options d'objectif disponibles, notamment grand angle et téléobjectif, pour répondre à divers besoins d'applications
    • Mesure de température de haute précision avec une précision jusqu'à ±2°C ; prend en charge la surveillance de la température régionale et complète
  • Intégration facile, développement rapide
    • Prend en charge l'interface d'image DVP, compatible avec diverses plates-formes intégrées
    • Conforme aux normes environnementales RoHS 2.0
Spécifications du produit
Modèle TIMO212
Résolution 256×192
Taille des pixels 12μm
Réponse spectrale 8-14μm
Mode de mise au point Mise au point libre
Objectif (HFOV/FL) 17,5°/10 mm | 25°/7mm | 56°/3,2 mm | 90°/2,1 mm
Poids (g) 5,1 ± 0,4 | 4,4 ± 0,4 | 2 ± 0,2 | 4,8 ± 0,4
Taille (mm, sans FPC) 16×14×18 | 16×14×14,6 | 14×12×9,8 | 16×14×15,6
Nombre de codes PIN 40PIN
Données de sortie 14 bits brut
Fréquence d'images Thermographie : 25 Hz, Imagerie : 50 Hz
Plage de mesure de la température -20℃~+550℃ (-20℃~+150℃ | +100℃~550℃)
Précision de la mesure de la température Plus grand de ±2℃ / ±2%
Température de fonctionnement -20 ℃ ~ + 60 ℃
Humidité 5%~85%
Température de stockage -45 ℃ ~ + 85 ℃
Attestation RoHS 2.0 / PORTÉE
Applications industrielles
Le module d'imagerie thermique TIMO212 est appliqué à la surveillance de la sécurité, à la thermographie, aux appareils portables, à l'électronique des véhicules, à la maison intelligente et à la détection de créatures vivantes.
Notre gamme de produits
  • Haute sensibilité et excellentes performances
  • Technologie de pointe dans l'industrie infrarouge
  • Différents détecteurs infrarouges disponibles - détecteurs IR non refroidis et refroidis dans différents formats et tailles de pixels
  • Production en volume pour garantir une livraison rapide - trois lignes de production avec une capacité de production annuelle allant jusqu'à des millions de détecteurs
Foire aux questions
Comment choisir la bonne résolution du détecteur infrarouge ?
Cela dépend des besoins réels et des applications de vos produits, et le prix est également un facteur à prendre en compte. Si la qualité de l'image n'est pas critique, vous pouvez choisir des détecteurs infrarouges avec une résolution inférieure telle que 120 x 90, 256 x 192 ou 400 x 300. Si vous avez besoin d’images très claires à des fins spéciales comme la surveillance à distance, vous pouvez choisir des détecteurs infrarouges haute résolution de 1 280 x 1 024.
Comment sélectionner la bonne pseudo couleur pour l’imagerie thermique ?
  • Le gris blanc convient mieux aux cibles présentant de faibles différences de température
  • Le rouge et le bleu conviennent mieux aux scènes où il faut trouver des points problématiques
  • Le rouge fer est la palette de couleurs standard de l'industrie électrique
Remarque : Quelle que soit la palette que vous choisissez, les mesures de température thermique ne changeront pas.
Comment choisir un objectif de caméra thermique infrarouge adapté ?
  • L'objectif standard peut atteindre des cibles normales avec une distance appropriée
  • Le téléobjectif convient aux cibles relativement petites qui doivent être vues à de longues distances
  • L'objectif grand angle est préférable pour voir plus de détails sur les objets à courte distance.
  • L'objectif macro permet de visualiser de très petites cibles à des distances rapprochées, telles que des circuits à puce
