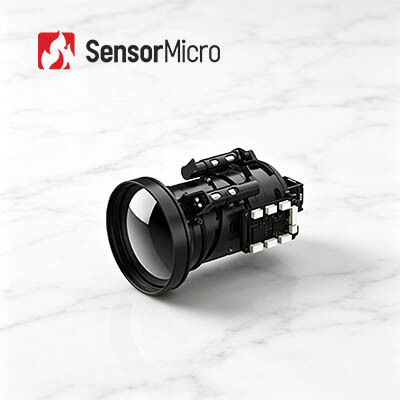

Module de caméra thermique LWIR avec résolution 640 x 512 et taille de pixel de 12 μm pour une imagerie thermique claire
| Lieu d'origine | Chine |
|---|---|
| Nom de marque | SensorMicro |
| Certification | ISO9001:2015; RoHS; Reach |
| Numéro de modèle | iSE612 |
| Quantité de commande min | 1 morceau |
| Prix | Négociable |
| Conditions de paiement | T/T |
Détails sur le produit
| NETD typique | ≤20mK | Fréquence d'images numérique | 50Hz |
|---|---|---|---|
| taper | Module de caméra non refroidi | Algorithme d’images | NUC/RDC/DNS/DDE/SFFC |
| Résolution | 640x512 / 12μm | Consommation électrique typique | 0,8 W à 50 Hz à 23 ± 3 ℃ |
| Mettre en évidence | Module thermique 400x300 de caméra,module thermique de la caméra 77g |
||
Description de produit
Module de caméra thermique LWIR 640x512 / 12μm avec imagerie thermique claire
Module de caméra infrarouge LWIR 640x512/12 μm non refroidi avec imagerie thermique claire
Le noyau infrarouge iSE612 se distingue par une capacité d'imagerie stable, un coût économique et des performances d'intégration faciles. Alimenté par un capteur thermique d'emballage en céramique ApexCore auto-développé avec une résolution de 640 × 512 et une taille de pixel de 12 μm, il atteint une précision de détection thermique supérieure et un faible niveau de bruit selon la norme NETD≤ 20 mK.
Fonctionnant sans calibrage de l'obturateur, l'appareil évite complètement le bégaiement intermittent du cadre, conservant une sortie d'image thermique continue et fluide pendant l'observation.
Son aspect miniaturisé apporte des avantages importants en termes d'installation et d'agencement. La mesure compacte et le poids léger du noyau nu lui permettent de s'intégrer parfaitement dans l'espace étroit de divers appareils. La conception raisonnable de la structure peu encombrante améliore considérablement la flexibilité de l'assemblage du système et de la planification globale de la disposition.
De riches fonctions intégrées couvrent plusieurs modes pratiques tels que l'optimisation de la super-résolution, l'affichage d'image dans l'image et le mode veille d'économie d'énergie. Il prend également en charge l'édition OSD flexible et l'étalonnage rapide en un clic. Une compatibilité parfaite avec divers écrans d'affichage, lentilles optiques et accessoires étendus facilite l'expansion ultérieure des fonctions et le développement personnalisé, répondant ainsi aux divers besoins d'applications du marché et d'équipement.
Principales caractéristiques
Lisse, stable et très rentable
- Aucun calibrage de l'obturateur n'est requis pendant le fonctionnement, éliminant ainsi le bégaiement de l'image courant dans les systèmes traditionnels basés sur l'obturateur.
- Adopte un détecteur d'emballage en céramique ApexCore très rentable, NETD≤20mK
Compact et léger, flexible pour l'intégration
- Dimensions aussi petites que 25,4 × 25,4 × 22,7 mm, poids du noyau nu ≤ 26 ± 1,5 g
- La conception structurelle peu encombrante permet une disposition et une intégration flexibles du système
Des fonctionnalités riches pour une intégration transparente
- Prend en charge les algorithmes de super-résolution, l'image dans l'image, l'OSD personnalisable, le mode veille, l'étalonnage en un clic et la compatibilité avec divers écrans Micro OLED
- Compatible avec plusieurs lentilles optiques et composants d'extension pour faciliter le développement secondaire et la personnalisation du système
Spécifications du produit
| Modèle | iSE612 | |
|---|---|---|
| Indicateurs de détecteurs IR | ||
| Matériel sensible | VOX | |
| Résolution | 640×512 | |
| Taille des pixels | 12μm | |
| Réponse spectrale | 8 μm ~ 14 μm | |
| NETD typique |
≤20mK |
|
| Traitement d'images | ||
| Fréquence d'images numérique | 50Hz | |
| Heure de démarrage | 6s | |
| Vidéo numérique | YUV420/YUV422/RVB888/RAW | |
| Algorithme d’images | NUC/RDC/DNS/DDE/SFFC | |
| Sans obturateur | Soutenu | |
| Affichage des images | 10 types (blanc chaud/lave/fer rouge/fer chaud/médical/arctique/arc-en-ciel 1/arc-en-ciel 2/teinte/noir chaud). | |
| Orientation de l'image | Horizontal/Vertical/Diagonal | |
| Zoom numérique | 1x/2x/4x/8x | |
| Mode de rémunération | Manuel | |
| Électrique | ||
| Interface externe standard | 50 broches : BP040SB-50-0114-B-R0 | |
| Interface de communication | TTL-232/USB2.0 | |
| Interface vidéo numérique | DVP8/BT.656/DVP16/BT.1120/USB2.0/MIPI-DSI-4LANE | |
| Composants d'extension | USB 2.0/SDI/HDMI/GIGE/Cameralink/VPC/MIPI-CSI-2LANE | |
| Interface électrique | ||
| Tension d'alimentation | 2,7 V ~ 5,3 V | |
| Consommation électrique typique | 0,8 W à 50 Hz à 23 ± 3 ℃ | |
| Mécanique/Lentille | ||
| Taille du noyau nu | 25,4 × 25,4 × 22,7 mm | φ36 × 24,3 mm |
| Poids du noyau nu | 26 ± 1,5 g | 28 ± 1,5 g |
| Lentille optique | Athermique à mise au point fixe : 4,8/9,1/13/19 mm |
|
| Impact | Demi-onde sinusoïdale, 40 g/11 ms, direction d'impact axe X, 3 fois | 1500g@0.4ms |
| Vibration |
5,35 g, vibration aléatoire, 3 axes |
|
| Composants de volet | Facultatif | |
| Adaptabilité environnementale | ||
| Température de fonctionnement | -40 ℃ ~ + 70 ℃ | |
| Température de stockage | -45 ℃ ~ + 85 ℃ | |
| Humidité | 5 % ~ 95 %, sans condensation | |
| Attestation | ROHS2.0/REACH | |
Applications industrielles
Le module de caméra thermique iSE612 est largement utilisé dans la vision industrielle, la lutte contre les incendies et le sauvetage, la surveillance de sécurité, l'observation extérieure, la vision industrielle, l'électronique grand public, etc.
Votre partenaire de confiance en détection infrarouge
Expertise technique approfondie
Forts de nombreuses années d'expérience dans la recherche, le développement et l'application de la technologie des capteurs infrarouges, nous avons développé de solides capacités en matière de conception de puces, de fabrication de plaquettes, de conditionnement et de test, ainsi que d'intégration de systèmes. Notre base solide nous permet de fournir en permanence des produits innovants et fiables qui répondent aux demandes changeantes du marché.
Axé sur l'innovation et la mise en œuvre pratique de la détection infrarouge
Nous nous engageons à réaliser des percées technologiques dans le domaine de l'imagerie thermique, en repoussant constamment les limites en matière de NETD, de SWaP et de température de fonctionnement. Nos produits sont constamment à la pointe des applications en matière de sécurité, de surveillance industrielle, de systèmes intelligents, etc.
Portefeuille de produits diversifié
Soutenus par une R&D indépendante et de multiples voies techniques, nous proposons une gamme complète de composants de détection infrarouge, refroidis et non refroidis, offrant des solutions sur mesure pour une grande variété d'industries.
Une validation rigoureuse de la fiabilité garantit l'assurance qualité
Soutenus par un système de gestion de la qualité robuste, nos produits sont soumis à de multiples procédures de tests tout au long de la production pour garantir la stabilité et la fiabilité à long terme.
Support technique professionnel et services de développement conjoint
Notre équipe d'ingénierie travaille en étroite collaboration avec les équipes R&D et produits des clients pour accélérer l'intégration du système, améliorer l'efficacité et réduire les délais de mise sur le marché. Votre réussite est notre mission commune.
FAQ
1. Quelle est la différence entre les détecteurs IR non refroidis et refroidis ?
Il existe actuellement deux types de capteurs d'imagerie thermique infrarouge sur le marché, refroidis et non refroidis.
Le détecteur IR non refroidi fonctionne à température ambiante. Il est basé sur l'industrie des semi-conducteurs et peut donc généralement être fabriqué en grand volume, de petite taille et à faible coût. Les détecteurs IR non refroidis sont largement utilisés dans les appareils portables/de poche/mobiles.
Les détecteurs IR refroidis sont emballés dans une unité qui les maintient à une température extrêmement basse qui doit être supportée par un cryo-refroidisseur. Ils sont beaucoup plus gros, plus chers et moins fiables que les capteurs non refroidis, principalement en raison des systèmes de refroidissement complexes qu'ils nécessitent. Cependant, les systèmes refroidis sont incroyablement sensibles et fonctionnent généralement avec des optiques à longue focale pour réaliser des missions à longue portée.
