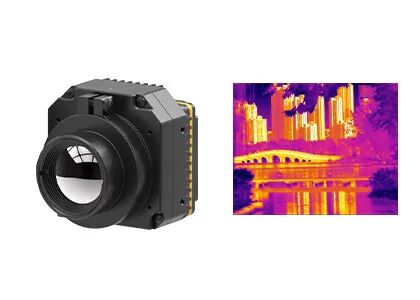

Module thermique 400x300/17μm de caméra de LWIR avec la formation d'images thermiques claire

Lieu d'origine Province de Wuhan, Hubei, Chine
Nom de marque GST
Certification ISO9001:2015; RoHS; Reach
Numéro de modèle PLUG417
Quantité de commande min 1 morceau
Prix Negotiable
Conditions de paiement L/C, T/T

Contactez-moi pour des aperçus gratuits et des bons.

Whatsapp:0086 18588475571

Wechat: 0086 18588475571

Skype: sales10@aixton.com

Si vous avez n'importe quel souci, nous fournissons l'aide en ligne de 24 heures.

x
Détails sur le produit
NETD 30mK Poids 77g
Type Module non refroidi de caméra Débit d'images 9Hz/25Hz/30Hz/50Hz/60Hz
Résolution 400x300 / 17μm Puissance typique <1.1W
Surligner

Module thermique 400x300 de caméra

,

module thermique de la caméra 77g

Laisser un message
Description de produit
Module de caméra de PLUG617 LWIR



Module infrarouge non refroidi de caméra de la représentation stable LWIR 400x300/17μm avec la formation d'images thermiques claire



Description de produit



PLUG417 est un du module non refroidi de capteur de formation d'images thermiques de série de PRISE développé par la technologie des sondes globale (GST).



Le capteur non refroidi composé de formation d'images thermiques de 400x300/17µm, les pleines séries de composants optiques, le circuit de traitement des signaux et l'algorithme à traitement d'images unique, le module infrarouge du capteur PLUG417 fournit l'image claire et la représentation supérieure.



Des modules thermiques de caméra de capteur de série de PRISE sont particulièrement développés pour différentes conditions personnalisées d'observation, qui fournissent de diverses interfaces industrielles standard et options infrarouges de lentille pour répondre à des exigences spécifiques d'intégration. Quelques solutions professionnelles de formation d'images thermiques ont été appliquées à beaucoup d'applications.



Caractéristiques principales


- NETD<30mk> - Représentation stable
- Intégration facile et périphérique prêt à brancher
- Qualité et détails clairs d'image
- Adaptabilité environnementale forte



Spécifications produit



Modèle PLUG417
Représentation de détecteur d'IR
Résolution 400x300
Lancement de pixel 17μm
Domaine spectral 8~14μm
NETD <30mk>
À traitement d'images
Débit d'images 9Hz/25Hz/30Hz/50Hz/60Hz
Temps de démarrage <10s>
Vidéo analogue PAL/NTSC
Vidéo de Digital RAW/YUV/BT656/LVDS
Composant d'extension USB/Camerlink
Obscurcissement du mode Linéaire/histogramme/mélangé
Bourdonnement de Digital 1~8X bourdonnement continuel, taille d'étape 1/8
Affichage d'image Couleur chaude/pseudo chaude/blanche noire
Direction d'image Horizontalement/verticalement/diagonalement secousse
Algorithme d'image NUC/AGC/IDE
Spécifications électriques
Interface externe standard interface 50pin_HOURS
Mode de communication RS232-TTL, 115200bps
Tension d'alimentation 4.5~6V
Puissance typique <1>
Caractéristiques physiques
Dimension (millimètres) 44.5mmx44.5mmx36.6mm
Poids ≤77g
Adaptation environnementale
La température d'opération -40°C | +70°C
Température de stockage -45°C | +85°C
Humidité 5%~95%, sans condensation
Vibration Vibration aléatoire 5.35grms, axe 3
Choc vague de Moitié-sinus, 40g/11ms, 3 direction de l'axe 6
Optique
Lentille facultative Foyer fixe athermal : 7.5mm/13mm/19mm/25mm/35mm/50mm/60mm/100mm
Lentille motorisée : 75mm/100mm/150mm
Bourdonnement optique continu : 30-150mm



Applications industrielles



Le module thermique de la caméra PLUG417 est très utilisé dans la sécurité et la surveillance, l'extérieur, la délivrance de police, la lutte contre l'incendie et la délivrance, les charges utiles etc. d'ADAS, d'UAV.



Module thermique 400x300/17μm de caméra de LWIR avec la formation d'images thermiques claire 0



Expositions



Module thermique 400x300/17μm de caméra de LWIR avec la formation d'images thermiques claire 1

FAQ



1. Quelle est la différence entre les détecteurs non refroidis et refroidis d'IR ?



Il y a actuellement deux types de capteurs infrarouges de formation d'images thermiques sur le marché, refroidis et non refroidis.



Le détecteur non refroidi d'IR fonctionne à la température ambiante. Il est basé sur l'industrie de semi-conducteur et habituellement peut être fabriqué ainsi en grand volume avec la petite taille et le coût bas. Les détecteurs non refroidis d'IR sont très utilisés dans portatif/tenu dans la main/périphériques mobiles.



Des détecteurs refroidis d'IR sont empaquetés dans une unité qui les garde à l'extrêmement - la basse température qui sera soutenue par un refroidisseur de cryo. Ils sont beaucoup plus grands, plus chers et moins fiables que les capteurs non refroidis, principalement dus aux systèmes de refroidissement complexes qu'ils exigent. Cependant, les systèmes refroidis sont incroyablement sensibles et fonctionnent habituellement avec la longue optique de longueur focale pour réaliser la mission de long terme.
