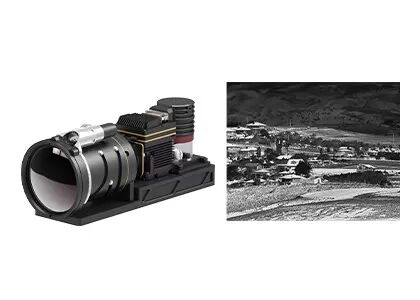

Le noyau thermique de caméra de sensibilité élevée a refroidi le module 640x512/15μm de caméra
| Lieu d'origine | Province de Wuhan, Hubei, Chine |
|---|---|
| Nom de marque | SensorMicro |
| Certification | ISO9001:2015; RoHS; Reach |
| Numéro de modèle | GAVIN615A |
| Quantité de commande min | 1 morceau |
| Prix | negotiable |
| Conditions de paiement | LC, T/T |
Détails sur le produit
| Résolution | 640x512 | Pas de pixels | 15μm |
|---|---|---|---|
| NETD | ≤15mK | Gamme spectrale | 3,7 ~ 4,8 μm MW |
| Taille compacte | 155x67x80mm | Poids | ≤900g |
| Mettre en évidence | noyau thermique de la caméra 640x512,Noyau thermique de la caméra RS058,900g a refroidi le module de caméra |
||
Description de produit
Module de caméra refroidie MWIR à haute sensibilité 640x512 / 15μm MCT pour la sécurité et la surveillance à longue portée
Description du produit
La série GAVIN est le module infrarouge refroidi standard. Il est disponible avec différents formats de résolution, différentes bandes d'onde et également différentes options de lentilles optiques continues.GAVIN615A est l'un des modules d'imagerie thermique refroidie de la série GAVIN avec détecteur refroidi MWIR 640x512 / 15μm et cryocooler RS058 à l'intérieur.
La NETD de GAVIN615A est inférieure à 15mK. La haute sensibilité assure la détection ou la reconnaissance de très petites différences de rayonnement infrarouge à très longue distance.Équipé de lentilles zoom continu telles que 30~240mm, 15~300mm 21~420mm, 35~690mm etc, il est le choix idéal pour l'intégration des systèmes en sécurité et en surveillance.
En tant que fabricant leader de modules d'imagerie thermique, nous fournissons à nos clients une grande variété de solutions d'intégration matures.Il est pratique pour eux de mener un développement secondaire et de réduire leur temps de recherche et développement indépendants.
Principales caractéristiques
- Répondre aux besoins de la détection à longue distance
- Sensibilité élevée, NETD≤15mK
- Taux d'images élevé
- Imagerie thermique de haute qualité
- Facilité d'intégration dans le système
Spécifications du produit
| Modèle | Le groupe GAVIN615A |
| Performance du détecteur IR | |
| Résolution | 640x512 |
| La hauteur des pixels | 15 μm |
| Cryocooler | Résistance à la combustion |
| Plage spectrale | 30,7 μm ∙ 4,8 μm MW |
| Temps de refroidissement (20°C) | ≤ 7 minutes |
| NETD (20°C) | ≤ 15 mK |
| Traitement des images | |
| Taux d'images | 50 Hz ou 100 Hz |
| Mode d' atténuation | Légendaire/histogramme/mixte |
| Zoom numérique | Pour les véhicules à moteur: |
| Direction de l' image | Flip horizontalement/verticalement/diagonalement |
| Algoritme d'image | NUC/AGC/IDE |
| Spécification électrique | |
| Interface externe standard | J30JZ 25 épingles |
| Vidéo analogique | - Je ne sais pas. |
| Vidéo numérique | 16 bits RAW/YUV: sortie 16 bits DVP/Cameralink |
| Synchronisation externe | Synchronisation externe du cadre: RS422 |
| La communication | RS422, 115200 bps |
| Énergie | 20 à 28 VDC |
| Consommation d'électricité stable | 12 W |
| Dimension (mm) | 155 × 67 × 80 |
| Le poids | ≤ 900 g |
| Température de fonctionnement | -40°C à +60°C |
| Magnitude des vibrations | Vibration: GJB Transport à grande vitesse monté sur véhicule Choc: demi-onde sinusoïdale, 40 g 11 ms, 3 axes 6 directions 3 fois chacun |
| Lentilles optiques | |
| Lentille optionnelle | Zoom continu 30 à 240 mm/F4 15 à 300 mm/F4 21 à 420 mm/F4 35 à 690 mm/F4 |
Applications industrielles
Le module de caméra infrarouge thermique GAVIN615A est largement utilisé dans de nombreux domaines tels que le système de surveillance à distance, le système d'amélioration de la vision en vol, la charge utile multi-capteurs, etc.
Nos avantages
Haute sensibilité et excellentes performances
Technologie de pointe dans l'industrie infrarouge
Différents détecteurs infrarouges
Détecteurs IR non refroidis et refroidis de différents formats et tailles de pixels
Production en série pour assurer une livraison rapide
Trois lignes de production avec une capacité de production annuelle de millions de détecteurs.
Questions fréquemment posées
1Qu'est-ce qu'un détecteur infrarouge / capteur thermique?
Les ondes infrarouges ne sont pas visibles à l'œil humain. Infrared detector / thermal imaging sensor is an optical-electrical device to react to infrared radiation and thermal energy and convert it into electrical signal and then output visible thermal images.
2Qu'est-ce que le PNL?
WLP fait référence à l'emballage de niveau de la wafer. Il s'agit du processus consistant à compléter l'emballage à haut vide directement sur l'ensemble de la wafer MEMS, puis à écrire et à couper pour fabriquer un seul capteur infrarouge.Avec emballage métalliqueLes détecteurs à infrarouge non refroidis sont constitués de trois types d'emballages principaux.
3Quel est l'avantage du WLP?
Les détecteurs IR WLP sont spécialement conçus pour répondre à l'exigence de miniaturisation et de faible coût dans l'application de la technologie infrarouge au marché de l'électronique grand public.Nous proposons maintenant une variété de solutions de modules infrarouges WLP pour stimuler de nouvelles applications sur les marchés émergents.
