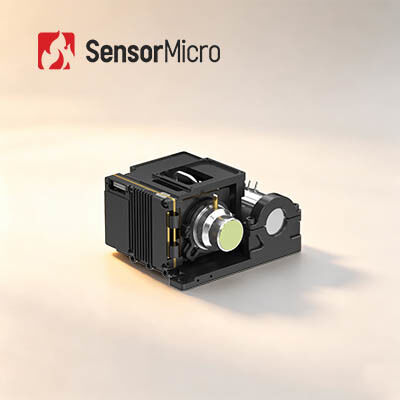

Capteur thermique à haute sensibilité 1024×768 Résolution 10μm Pixel Pitch Module de caméra refroidi

  • High Sensitivity 1024×768 Resolution 10μm Pixel Pitch Thermal Camera Core Cooled Camera Module
Lieu d'origine Chine
Nom de marque SensorMicro
Certification ISO9001:2015; RoHS; Reach
Numéro de modèle GAVIN GC1010HMG
Quantité de commande min 1 morceau
Prix Négociable
Conditions de paiement T/T
Détails sur le produit
Résolution 1024×768 Pas de pixels 10μm
NETD 20 mK(F2 ); 25 mK(F4) Gamme spectrale 3,7 ~ 4,8 μm MW
Taille compacte 87 × 94 × 54,5 mm Poids ≤ 460 g
Mettre en évidence

noyau thermique de la caméra 640x512

,

Noyau thermique de la caméra RS058

,

900g a refroidi le module de caméra
Laisser un message
Description de produit
Module de caméra refroidi par noyau thermique de caméra de sensibilité élevée 1024×768/10μm
Présentation du produit
Le cœur de la caméra infrarouge GAVIN GC1010HMG intègre un détecteur infrarouge refroidi HOT MWIR de 1024 × 768/10 μm, offrant un réseau plus large et des pixels plus petits par rapport au GAVIN GC615HMG, ce qui permet d'obtenir une imagerie plus claire avec des détails plus fins. Associé à des algorithmes de traitement d'image de nouvelle génération, il fournit des images stables et de haute qualité, tandis que la technologie HOT permet des optimisations SWaP de niveau supérieur avec une conception plus petite et plus légère et une faible consommation d'énergie.
En tant que fabricant leader de modules d’imagerie thermique, nous fournissons à nos clients une grande variété de solutions d’intégration matures. En utilisant des modules de caméra infrarouge, il leur est pratique de réaliser un développement secondaire et de réduire leur temps de recherche et développement indépendant.
Principales caractéristiques
  • Qualité supérieure avec un FPA plus grand et une taille de pixel plus petite
    • Développé sur la base d'un détecteur infrarouge grand format refroidi HOT MWIR de 1024 × 768/10 μm, offrant des images claires et un large champ de vision
    • Équipé d'algorithmes de traitement d'image de nouvelle génération, notamment DRC, réduction du bruit 2D/3D et amélioration des bords EE pour une qualité d'image supérieure
    • Une taille de pixel plus petite de 10 μm offre une résolution spatiale plus élevée et un meilleur rapport signal/bruit
  • Optimisation SWaP dirigée par la technologie HOT
    • Prend en charge un fonctionnement à haute température de 150 K, avec un temps de refroidissement ≤ 4 min
    • Taille compacte : 87 × 94 × 54,5 mm, léger : 460 g
  • Interfaces riches, intégration facile
    • Prend en charge les interfaces CameraLink/USB3.0/GigE/HDMI/SDI/MIPI/fibre optique
    • Sortie d'image RAW/YUV flexible
Spécifications du produit
Modèle Noyau de caméra infrarouge refroidi par GAVIN GC1010HMG HOT MWIR
Résolution 1024×768
Taille des pixels 10 μm
Réponse spectrale 3,7 μm ± 0,2 μm ~ 4,8 μm ± 0,2 μm
Détecteur IR NETD (23 ℃) 20 mK(F2)
25 mK(F4)
Fréquence d'images 50 Hz
Zoom numérique Zoom numérique continu 1× à 8×
Orientation de l'image Retourner horizontalement/verticalement/en diagonale
Algorithme d’images DRC, réduction du bruit des images 2D/3D, EE
Vidéo analogique PAL/NTSC
Vidéo numérique Norme : DVP/LVDS/USB2.0
Option : Cameralink/USB3.0/GigE/SDI/HDMI/MIPI/Fibre optique monomode/Fibre optique multimode
Synchronisation externe Norme : LV-TTL
Option : RS422/LVDS
Communication Norme : USB2.0/LV-TTL
Option : RS422/CAN/USB3.0/GigE
Alimentation 12 V ± 1 V
Consommation d'énergie constante (23 ℃) ≤8W
Temps de refroidissement (23 ℃) ≤4min
Taille (mm) 87×94×54,5
Poids (g) ≤460
Température de fonctionnement -40 ℃ ~ + 71 ℃
Options d'objectif Mise au point fixe : 25 mm/F2
Applications industrielles
Le module de caméra infrarouge thermique GAVIN GC1010HMG est largement utilisé dans de nombreux domaines tels que les CND, la surveillance environnementale, la surveillance à longue portée, la recherche scientifique, etc.
Nos avantages
  • Haute sensibilité et excellentes performances
  • Technologie de pointe dans l'industrie infrarouge
  • Divers détecteurs infrarouges disponibles
  • Détecteurs IR non refroidis et refroidis dans différents formats et tailles de pixels
  • Production en volume pour assurer une livraison rapide
  • Trois lignes de production avec une capacité de production annuelle allant jusqu'à des millions de détecteurs
Foire aux questions
1. Qu'est-ce qu'un détecteur infrarouge/capteur d'imagerie thermique ?
Les ondes infrarouges ne sont pas visibles à l’œil humain. Le détecteur infrarouge/capteur d'imagerie thermique est un dispositif optique-électrique permettant de réagir au rayonnement infrarouge et à l'énergie thermique et de les convertir en signal électrique, puis de produire des images thermiques visibles.
2. Qu'est-ce que le WLP ?
WLP fait référence à un package au niveau de la tranche. Il s'agit du processus consistant à réaliser un emballage sous vide poussé directement sur l'ensemble de la plaquette MEMS, puis à tracer et découper pour créer un seul capteur infrarouge. Avec le boîtier métallique et le boîtier céramique, ce sont les 3 principaux formats de boîtiers de détecteurs infrarouges non refroidis.
3. Quel est l'avantage du WLP ?
Les détecteurs IR WLP sont spécialement conçus pour répondre aux exigences de miniaturisation et de faible coût dans l'application de la technologie infrarouge au marché de l'électronique grand public. Nous proposons désormais une variété de solutions de modules infrarouges WLP pour stimuler davantage de nouvelles applications sur les marchés émergents.
