Détecteur infrarouge refroidi 1280x1024 12μm 18mK Détecteur MWIR

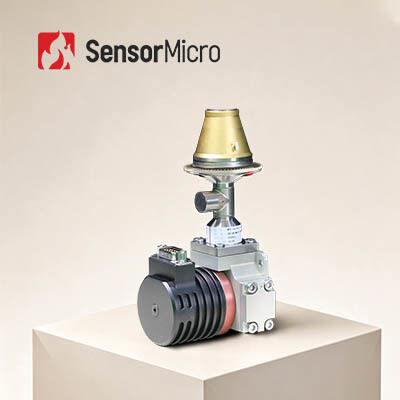

  • 1280x1024 12μm 18mK Cooled Infrared Detector Integrated Dewar Cooler Assembly MWIR Detector
Lieu d'origine Chine
Nom de marque SensorMicro
Certification ISO9001:2015; RoHS; Reach
Numéro de modèle C1212M
Quantité de commande min 1 morceau
Prix Négociable
Conditions de paiement T/T
Détails sur le produit
Résolution 1280x1024/12μm NETD 18 mK(F2/F4)
Gamme spectrale 3,7 ~ 4,8 μm MW Max. Fréquence d'images 100Hz
Mettre en évidence

HgCdTe a refroidi des détecteurs d'IR

,

1280x1024 a refroidi des détecteurs d'IR

,

GST a refroidi des détecteurs d'IR
Laisser un message
Description de produit
Vue d'ensemble du produit

HgCdTe refroidi MWIR 1280×1024 12 μm Détecteur infrarouge Assemblage de refroidisseur Dewar intégré

L'assemblage intégré de refroidisseur Dewar C1212M offre des performances de détection à longue portée et haute résolution dans un ensemble compact et à faible consommation.il offre une sensibilité exceptionnelle pour les applications d'imagerie thermique les plus exigeantes.

Mesurant 149 × 58,5 × 71 mm et pesant moins de 600 g, le C1212M est conçu pour des scénarios de déploiement exigeants.Sa taille compacte et sa faible consommation d'énergie en font un choix idéal pour les appareils thermiques portatifs, des charges utiles et d'autres systèmes qui nécessitent des performances supérieures et une résolution élevée dans une solution SWaP (Taille, Poids et Puissance) faible.

Principales caractéristiques
Résolution mégapixels, détection sensible
  • Résolution de 1280 × 1024 mégapixels pour un large champ de vision
  • Taille de pixel dominante offrant une haute résolution spatiale et une longue plage de détection
Qualité de l'image nette
  • Excellente uniformité d'image avec un taux de pixels efficace ≥ 99,5%
  • Haute sensibilité pour une détection précise de la cible
Une grande polyvalence et une offre fiable
  • Numéro F personnalisable
  • Qualité constante dans la production en série
Spécifications du produit
Modèle C1212M
Matériau sensible TCM
Résolution 1280 × 1024
Taille des pixels 12 μm
Réponse spectrale 3.7 μm ± 0,2 μm
Mode de fonctionnement Rapport de l'activité de l'établissement
Capacité de charge 6.75 Me− / 4.8 Me− (ITR); 5.25 Me− / 3.3 Me− (IWR)
Dimension dynamique Mode ITR ≥ 80 dB; mode IWR ≥ 76 dB
Canaux de sortie 4 ou 8 canaux, jusqu'à 20 MHz par sortie
Taux de cadrage maximal 100 Hz
NETD typique Le nombre de points de contact doit être supérieur à 18 mK.
Taux de pixels effectif ≥ 99,5%
Non-uniformité de réponse ≤ 8%
Cryocooler configurable Résistance à la combustion LS734
Type de cryocooler Cryocooler à Stirling rotatif Cryocooler à Stirling linéaire
Consommation d'énergie constante (23°C) ≤ 7 W ≤ 10 W
Consommation de puissance maximale (71°C) ≤ 17 W ≤ 45 W
Énergie 24 V de courant continu 24 V de courant continu
Temps de refroidissement (23°C) ≤ 6 min ≤ 4 min
Taille maximale (mm) 149 × 58,5 × 71 Compresseur Φ46 × 122; Dewar Φ55 × 119
Poids (g) ≤ 600 ≤ 1200
Température de fonctionnement -45°C +71°C
Applications industrielles

Le détecteur infrarouge refroidi par cryogénie MWIR C1212M est largement utilisé dans de nombreux domaines, notamment les essais non destructifs (ESD), la surveillance de l'environnement, la surveillance à longue portée,et la recherche scientifique.

Nos avantages

Un large éventail de formats de produits, y compris les détecteurs infrarouges, les noyaux de caméra et les modules, pour répondre aux diverses exigences d'intégration.

Une grande variété de produits

Des résolutions multiples, des tailles de pixels, des bandes d'onde et des options de lentilles offrent une plus grande flexibilité pour diverses applications.

Performance exceptionnelle

Une image claire, une taille compacte, une faible consommation d'énergie, une sensibilité élevée et une grande fiabilité

Facilité d'intégration

Les multiples options d'interface facilitent l'intégration et permettent un développement rapide dans plusieurs domaines d'application.

Questions fréquemment posées
1Quelle est la différence entre la faible luminosité, l'IR active et l'imagerie thermique?

L'imagerie à faible luminosité nécessite de la lumière naturelle et transforme une faible image à lumière naturelle en une image électronique améliorée grâce à un intensificateur d'image.IR actif émet activement la lumière infrarouge et repose sur le faisceau infrarouge reflété par la cible, ce qui entraîne une très mauvaise dissimulation.L'imagerie thermique ne nécessite pas de lumière du tout. C'est une technologie de vision nocturne infrarouge passive qui détecte les différences de rayonnement infrarouge entre les cibles et la scène.Il n'est pas affecté par les changements dans les conditions d'éclairage environnantes et fonctionne pendant la nuit ou même dans le brouillard, la pluie et d'autres environnements difficiles.

2Vous pouvez bloquer les images thermiques?

Dans la plupart des cas, vous ne pouvez pas, mais les rayons infrarouges ne peuvent pas pénétrer les murs, et le verre peut bloquer les infrarouges.vous pouvez vous cacher derrière du verre ou des murs pour bloquer les images thermiques.
