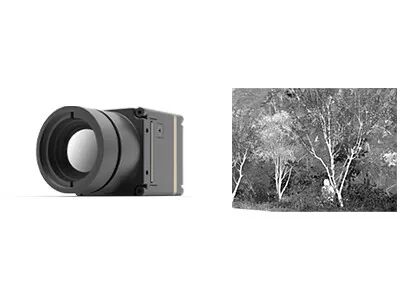

Conception compacte 384x288 17μm COIN417RG3 Noyau de caméra thermique non refroidi avec fonction radiométrique
| Lieu d'origine | Chine |
|---|---|
| Nom de marque | SensorMicro |
| Certification | ISO9001:2015; RoHS; Reach |
| Numéro de modèle | COIN417RG3 |
| Quantité de commande min | 1 morceau |
| Prix | Négociable |
| Conditions de paiement | T/T |
Détails sur le produit
| Résolution | 384x288/17μm | Température | -20 ℃ ~ + 550 ℃ (personnalisable) |
|---|---|---|---|
| NETD | ≤30mK | Gamme spectrale | 8~14μm |
| Fréquence d'images numérique | 25/30/50 Hz | Consommation électrique typique | 0.65W |
| Mettre en évidence | caméra thermique du contrat 400x300,Noyau thermique compact de caméra non refroidi |
||
Description de produit
Conception compacte 384x288 17 μm COIN417RG3 Noyau de caméra thermique non refroidi
Vue d'ensemble du produit
Le module infrarouge non refroidi COIN417RG3 utilise le détecteur d'imagerie infrarouge SWaP-C (WLP) entièrement optimisé avec une résolution de 384*288 et une taille de pixel de 17 μm.Il dispose également d'une fonction thermographique facultative avec une plage de mesure de -20°C à 550°C pour la mesure de la température industrielle.
Grâce à la technologie d'emballage au niveau des plaquettes, le détecteur infrarouge WLP a un processus de fabrication plus simple et une intégration plus facile, ce qui le rend approprié pour une production à volume élevé et à faible coût.
Le module infrarouge COIN417RG3 présente une présentation d'images thermiques nettes et nettes, une taille compacte et un faible coût.Sa conception légère et flexible avec diverses interfaces standard de l'industrie le rend populaire dans les applications infrarouges.
Principales caractéristiques
Caractéristiques complètes, rentables
- Développé sur la base de détecteurs IR non refroidis rentables
- Intégré avec des algorithmes de traitement d'image avancés pour améliorer la qualité de l'image
- Précision de mesure de température élevée jusqu'à ±2°C ou ±2%, prise en charge des plages de température de -20°C à 150°C et de 100°C à 550°C, personnalisable pour des plages étendues
Extension souple et intégration rapide
- Plusieurs options de lentilles optiques sont disponibles pour répondre à divers besoins d'application
- Prend en charge plusieurs modes de sortie, y compris USB2.0/DVP/LVDS/BT.656
- Produit des données d'image RAW/YUV, avec commande par port série
Spécifications du produit
| Modèle | Le montant de la taxe est fixé à la valeur de la taxe. |
|---|---|
| Indicateurs des détecteurs IR | |
| Matériau sensible | Vox |
| Résolution | 384*288 |
| Taille des pixels | 17 μm |
| Réponse spectrale | 8 μm à 14 μm |
| NETD typique | ≤ 30 mK |
| Traitement des images | |
| Taux de cadrage numérique | 25/30/50 Hz |
| Temps de démarrage | 6s |
| Vidéo analogique | PAL/NTSC |
| Vidéo numérique | Les produits doivent être présentés dans un emballage de qualité supérieure |
| Algoritme d'image | Correction de la non-uniformité (NUC) Réduction du bruit 3D (3DNR) Suppression du bruit 2D (DNS) Compression à portée dynamique (DRC) Amélioration des bords (EE) |
| Affichage de l'image | 10 Types (blanc chaud/lava/rouge de fer/fer chaud/médical/arctique/arc-en-ciel 1/arc-en-ciel 2/noir chaud) |
| Logiciel pour PC | |
| Logiciel ICC | Module de commande et affichage vidéo |
| Électricité | |
| Interface externe standard | 50Pin: DF40C-50DP-0.4V ((51), (HRS, mâle) |
| Tableau d'extension | Pour les appareils électroménagers, la valeur de l'indicateur de fréquence est déterminée en fonction de l'indicateur de fréquence de l'appareil. |
| Interface de communication | TTL-232/USB2.0 |
| Interface vidéo numérique | Le système d'alarme doit être équipé d'un système d'alarme à haute fréquence. |
| Voltage d'alimentation | 4.5 à 5,5 V |
| Consommation d'énergie typique | 0.65W |
| Mesure de la température | |
| Température de fonctionnement | -10°C à +50°C |
| Plage de mesure de la température | -20°C à +150°C, à 100°C à +550°C |
| Précision de mesure de la température | Plus de ±2°C / ±2% |
| Mesure partielle de la température | valeur maximale, minimale et moyenne de la puissance de support des zones de mesure de la température |
| Le SDK | Android/Windows/Linux; réaliser l'analyse du flux vidéo et la conversion du gris à la température |
| Les appareils électroménagers | |
| Taille du noyau nu ((mm) | 25.4 par 25.4 par 16.5 |
| Poids du noyau nu (g) | 160,6 ± 1 |
| Adaptabilité à l'environnement | |
| Température de fonctionnement | -40°C à +70°C |
| Température de stockage | -45°C à +85°C |
| Humidité | 5% à 95%, sans condensation |
| Vibration | Vibration aléatoire, 5,35 grammes, 3 axes |
| Les effets | L'onde de demi-sinus, 40 g/11 ms, direction de l'impact 3 axes, direction 6 |
| Certification | Réglementation relative à la protection des consommateurs |
| Lentilles optiques | |
| Lentilles optiques | Pour les appareils de surveillance de l'état de l'air: |
| Niveau de protection | IP67 ((Objectif avant) |
Applications industrielles
La thermographie
Sécurité et surveillance
À l'extérieur
Pompes et sauvetage
Je vous en prie.
Matériel intelligent
ADAS
Service normalisé
- Documentation complète:Des manuels de produits, des guides d'installation et des références de sélection.
- Assistance au développement et aux essais:Tests intégrés d'échantillons, évaluation des performances et vérification des paramètres facilité.
- Boîte à outils de développement avancée:SDK, API, algorithmes et outils de débogage pour une intégration approfondie.
- Assistance technique à distance:Assistance 24h/24 et 7j/7, réponse rapide et résolution rapide des problèmes critiques.
- La garantie:Des pièces d'origine et une adhésion stricte au processus pour restaurer une performance optimale.
Questions fréquemment posées
Qu'est-ce que l'imagerie thermique infrarouge?
L'imagerie thermique infrarouge est une méthode qui utilise le rayonnement infrarouge et l'énergie thermique pour recueillir des informations sur les objets.Il convertit le rayonnement infrarouge invisible en image thermique infrarouge visible avec la distribution de température de la surface cibleDifférents objets et même différentes parties d'un même objet ont des capacités de rayonnement et une force de réflexion infrarouge différentes.
À quoi sert l'imagerie infrarouge?
- Vision nocturne
- Recherche et sauvetage
- Épreuve non destructive
- Prévention des épidémies
- La thermographie
- Sécurité et surveillance
- Lutte contre les incendies
C'est quoi le module thermique?
Un module d'imagerie thermique se compose généralement d'un détecteur infrarouge, d'une lentille infrarouge et d'une électronique matérielle avec un logiciel et un algorithme intégrés.
