Module thermique LWIR à résolution 640x512 12 μm de taille de pixel avec plusieurs interfaces standard

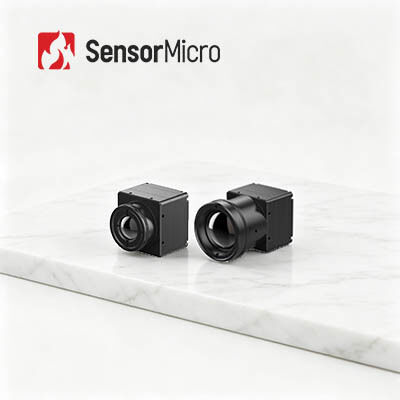

  • 640x512 Resolution 12μm Pixel Size LWIR Thermal Module with Multiple Standard Interfaces
Lieu d'origine Province de Wuhan, Hubei, Chine
Nom de marque SensorMicro
Certification ISO9001:2015; RoHS; Reach
Numéro de modèle COIN612G2
Quantité de commande min 1 morceau
Prix Négociable
Conditions de paiement LC, T/T
Détails sur le produit
Taille 25,4 × 25,4 × 15,7 mm Résolution 640x512 / 12μm
NETD ≤25mK/F1.0/25℃ Gamme spectrale 8~14μm
Poids du noyau nu 15±1g Consommation électrique typique 0.65W
Mettre en évidence

module thermique de 640x512 LWIR

,

Module thermique standard multiple de LWIR
Laisser un message
Description de produit
Module thermique LWIR 640x512 / 12 μm Interfaces standard multiples non refroidies
Vue d'ensemble du produit

LWIR 640X512 / 12μm module infrarouge non refroidi intégré à l'imagerie thermique, caméra infrarouge

Le module de caméra thermique infrarouge COIN612G2 adopte la technologie de microbolomètre VOx de 12 μm la plus avancée et intègre un détecteur thermique infrarouge (WLP) de 640x512 wafer level package.Il présente une visualisation précise et une présentation d'image nette, de taille compacte et à faible coût.

Grâce à sa structure entièrement optimisée, à sa faible consommation d'énergie et à diverses interfaces standard, le module de caméra infrarouge COIN612G2 peut fournir aux clients des configurations standard.Des solutions OEM personnalisées sont également disponibles pour répondre à des exigences spécifiquesIl s'intègre facilement à de nombreux appareils, y compris les caméras de sécurité, les appareils thermiques, les unités de police et de lutte contre les incendies.

Principales caractéristiques
  • Présentation d'images thermiques nettes et nettes
  • Une variété de solutions d'intégration réussies
  • Interfaces standard multiples pour une intégration facile
Spécifications du produit
Modèle Le montant de la taxe est fixé au montant de la taxe.
Indicateurs des détecteurs IR
Matériau sensible Vox
Résolution 640 × 512
Taille des pixels 12 μm
Réponse spectrale 8 μm à 14 μm
NETD typique ≤ 25mK/F1.0/25°C
Traitement des images
Taux de cadrage numérique 25/30/50 Hz
Temps de démarrage 6s
Vidéo analogique PAL/NTSC
Vidéo numérique Les produits doivent être présentés dans un emballage de qualité supérieure
Algoritme d'image Correction de la non-uniformité (NUC)
Réduction du bruit 3D (3DNR)
Suppression du bruit 2D (DNS)
Compression à portée dynamique (DRC)
Amélioration des bords (EE)
Affichage de l'image 10 Types (blanc chaud/lava/rouge de fer/fer chaud/médical/arctique/arc-en-ciel 1/arc-en-ciel 2/noir chaud)
Logiciel pour PC
Logiciel ICC Module de commande et affichage vidéo
Électricité
Interface externe standard Le système de détection de l'urine doit être équipé d'un système de détection de l'urine.
Tableau d'extension Pour les appareils électroménagers, la valeur de l'indicateur de fréquence est déterminée en fonction de l'indicateur de fréquence de l'appareil.
Interface de communication TTL-232/USB2.0
Interface vidéo numérique Le système d'alarme doit être équipé d'un système d'alarme à haute fréquence.
Voltage d'alimentation 4.5 à 5,5 V
Consommation d'énergie typique 0.65W
Les appareils électroménagers
Taille du noyau nu ((mm) 25.4 x 25.4 x 15. Je vous en prie.7
Poids du noyau nu (g) 15 ± 1 g
Adaptabilité à l'environnement
Température de fonctionnement -40°C à +70°C
Température de stockage -45°C à +85°C
Humidité 5% à 95%, sans condensation
Vibration 5.35 grammes, Vibration aléatoire, 3 axes
Les effets Une demi-onde sinusoïdale, 40 g/11 ms, direction d'impact sur l'axe X, 3 fois
Certification Réglementation relative à la protection des consommateurs
Lentilles optiques
Lentilles optiques La valeur de la couleur de l'éclairage doit être supérieure ou égale à la couleur de l'éclairage.
Niveau de protection IP67 ((Objectif avant)
Applications industrielles

Le module de capteur infrarouge VOx LWIR non refroidi COIN612G2 est largement utilisé dans la surveillance de la sécurité, la vision industrielle, l'observation extérieure, la lutte contre les incendies et le sauvetage, l'ADAS, la vision automatique, etc.

Votre partenaire de confiance en matière de détection infrarouge
Une expertise technique approfondie
Avec de nombreuses années d'expérience dans la recherche, le développement et l'application de la technologie des capteurs infrarouges, nous avons développé de solides capacités dans la conception de puces, la fabrication de wafers,emballage et testsNotre solide base nous permet de fournir en permanence des produits innovants et fiables qui répondent aux demandes changeantes du marché.
Concentré sur l'innovation et la mise en œuvre pratique de la détection infrarouge
Nous nous engageons à faire des percées technologiques dans l'imagerie thermique, en repoussant constamment les limites en matière de NETD, SWaP et de température de fonctionnement.Nos produits sont toujours en tête dans les applications de sécurité, surveillance industrielle, systèmes intelligents, et plus encore.
Portfolio de produits diversifié
Soutenu par des activités de R&D indépendantes et par de multiples voies techniques,Nous offrons une gamme complète de composants de détection infrarouge, à la fois refroidis et non refroidis, fournissant des solutions sur mesure pour une grande variété d'industries..
Une validation rigoureuse de la fiabilité assure l'assurance qualité
Soutenus par un système de gestion de la qualité robuste, nos produits subissent de multiples procédures de test tout au long de la production pour assurer leur stabilité et leur fiabilité à long terme.
Services de soutien technique professionnel et de développement conjoint
Notre équipe d'ingénieurs travaille en étroite collaboration avec les équipes de R&D et de produits des clients pour accélérer l'intégration des systèmes, améliorer l'efficacité et raccourcir les délais de mise sur le marché.
Questions fréquemment posées
1Qu'est-ce que l'imagerie thermique infrarouge?
L'imagerie thermique infrarouge est une méthode qui utilise le rayonnement infrarouge et l'énergie thermique pour recueillir des informations sur les objets.Selon la différence de rayonnement entre l'objet et l'environnement de fond et la différence de rayonnement de chaque partie de l'objet lui-même, l'image thermique infrarouge peut montrer la fluctuation du rayonnement de chaque partie de la scène, montrant ainsi les caractéristiques de la scène.
2Quel est l'avantage de l'imagerie thermique infrarouge?
  • Voir à travers l'obscurité totale
  • Identification sous camouflage
  • Détection à longue portée
  • Détection de la distribution de chaleur
  • Mesure de température sans contact
  • La sensibilisation à l'emploi
3Quelles sont les applications de l'imagerie thermique infrarouge?
La mesure de la température et l'imagerie tout temps sont deux fonctions de base de la technologie d'imagerie thermique infrarouge.sécurité et surveillance, la fabrication industrielle, la recherche scientifique, le traitement médical et d'autres domaines traditionnels.
