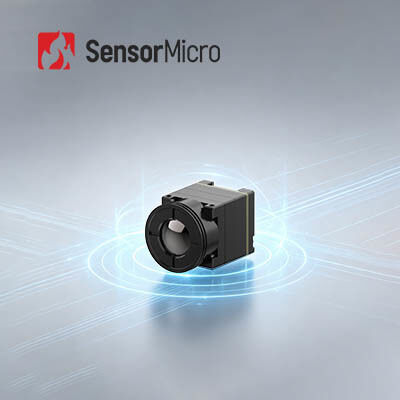

Module d'imagerie thermique à résolution 640x512 avec une consommation d'énergie ultra-faible et une taille compacte pour les appareils portables
| Lieu d'origine | Province de Wuhan, Hubei, Chine |
|---|---|
| Nom de marque | SensorMicro |
| Certification | ISO9001:2015; RoHS; Reach |
| Numéro de modèle | COIN612R |
| Quantité de commande min | 1 morceau |
| Prix | Négociable |
| Conditions de paiement | LC, T/T |
Détails sur le produit
| Résolution | 640x512 / 12μm | Précision de la température | ±3℃ ou ±3% |
|---|---|---|---|
| NETD typique | ≤40mK | Plage de température | -20 ℃ ~ + 550 ℃ (personnalisable) |
| Gamme spectrale | 8~14μm | Taille | 25,4 × 25,4 × 27,4 (avec objectif 9,1 mm) |
| Mettre en évidence | module de la formation d'images thermiques 650x512,Module de formation d'images thermiques de charges utiles d'UAV,Caméra thermique intégrée de bourdon |
||
Description de produit
Module d'imagerie thermique 650x512 intégré à des appareils de vision nocturne portables
Vue d'ensemble du produit
Conçu pour les appareils d'imagerie thermique portables, le noyau de la caméra infrarouge iTL612 PLUS excelle dans l'optimisation SWaP extrême.2 mm et un poids ultra-léger de 13.7±0,5g (avec l'objectif standard de 9,1 mm), il minimise la charge structurelle des appareils terminaux.le soutien d'une exploitation de longue duréeMalgré sa taille compacte, il adopte un détecteur de haute précision ApexCore 640×512/12μm et des algorithmes d'imagerie améliorés, conservant une sensibilité thermique élevée ≤25mK et une qualité d'imagerie ultra-claire.Sa conception hautement intégrée et sa grande compatibilité en font le composant de base idéal pour les systèmes d'imagerie thermique légers, des appareils de vision nocturne portables et des équipements de détection miniaturisés.
Principales caractéristiques
Une légèreté inégalée et une charge minimale
- Taille ultra-miniature: 17,3 × 17,3 × 24,2 mm (y compris l'objectif de 9,1 mm)
- Poids ultra-léger: 13,7 ± 0,5 g (y compris l'objectif de 9,1 mm)
- Consommation d'énergie extrêmement faible: aussi faible que 0,65 W
Propulsé par ApexCore, plus sensible et plus clair
- Développé sur la base du détecteur infrarouge ApexCore de nouvelle génération, avec une sensibilité thermique aussi basse que ≤ 25 mK
- Amélioré avec des algorithmes de traitement d'image de nouvelle génération pour une image plus claire
Développement facile et intégration transparente
- Plusieurs options de lentilles disponibles pour répondre à divers scénarios d'application
- Prend en charge plusieurs interfaces de sortie d'image: DVP8, LVDS, MIPI, USB 2.0, et BT.656
- Sortie de données RAW/YUV/Matrix-TEMP avec commande de port série
Spécifications du produit
| Modèle | Le numéro d'immatriculation du véhicule |
| Indicateurs des détecteurs IR | |
| Matériau sensible | Vox |
| Résolution | 640 × 512 |
| Taille des pixels | 12 μm |
| Réponse spectrale | 8 μm à 14 μm |
| NETD typique | ≤ 25 mK |
| Traitement des images | |
| Taux de cadrage numérique | 25/30 Hz et 50 Hz |
| Temps de démarrage | ≤ 6 s |
| Vidéo numérique | Les résultats de l'analyse sont publiés dans le rapport annuel annuel. |
| Algoritme d'image | Les États membres doivent communiquer à l'autorité compétente les informations suivantes: |
| Affichage de l'image | 10 (Noir chaud/blanc chaud/pseudo couleur) |
| Électricité | |
| Interface externe standard | Interface 30Pin_HRS: DF40C-30DP-0.4V ((51) |
| Interface externe MIPI | Interface du connecteur 34Pin_Panasonic: AXE634124 |
| Interface de communication | TTL-232/USB2.0 |
| Interface vidéo numérique | Le système de détection de l'émission de CO2 doit être équipé d'un système de détection de CO2.656 |
| Voltage d'alimentation | 4.2-5.5V |
| Consommation d'énergie typique | 0.65W |
| Les appareils électroménagers | |
| Taille (y compris la lentille) | 17.3×17.3×24.2 (objectif de 9,1 mm) 17.3×17.3×30.2 (13mm) 17.3×17.3×38 (24mm) 17.3×17.3×54 (45 mm) |
| Poids (y compris la lentille) | 13.7 ± 0,5 g (objectif de 9,1 mm) 17.9±0,5g (13 mm de lentille) 27.3±0,5 g (24 mm) de lentille Lentille de 45 mm, 51 ± 0,5 g |
| Adaptabilité à l'environnement | |
| Température de fonctionnement | -40°C à +70°C |
| Température de stockage | -45°C à +85°C |
| Humidité | 5% à 95%, sans condensation |
| Vibration | 5.35g, Vibration aléatoire, 3 axes |
| Les effets | Une demi-onde sinusoïdale, 30 g/11 ms, direction d'impact sur l'axe X, 3 fois |
| Certification | Réglementation relative à la protection des consommateurs |
| Lentilles optiques | Pour les appareils de surveillance de l'état de l'air: |
Applications industrielles
Le noyau de la caméra thermique iTL612 PLUS peut être utilisé dans le domaine de la lutte contre les incendies de forêt, de la maintenance de l'électricité, de l'inspection photovoltaïque, de la surveillance de la sécurité, des appareils portables et plus encore.
Solution à l'intégration
Une large gamme de formats de produits, y compris des détecteurs infrarouges, des noyaux de caméra et des modules pour répondre à diverses exigences d'intégration.
Une grande variété de produits
Des résolutions multiples, des tailles de pixels, des bandes d'onde et des combinaisons d'options d'objectifs offrent une plus grande flexibilité pour diverses applications.
Performance exceptionnelle
Une image claire, une taille compacte, une faible consommation d'énergie, une sensibilité élevée et une grande fiabilité, conçues pour fonctionner dans un large éventail de conditions environnementales.
Facilité d'intégration
Les multiples options d'interface facilitent l'intégration et permettent un développement rapide dans plusieurs domaines d'application.
Nos avantages
- Personnalisation du produit:Adapter les configurations et les algorithmes pour répondre aux exigences spécifiques du secteur
- Assistance technique et formation sur place:Fournir aux principaux clients une formation pratique sur la mise en place du système et la formation opérationnelle
- Innovation commune pour les nouveaux produits et marchés:Collaborer avec les clients pour co-développer des solutions d'application infrarouges innovantes
Questions fréquemment posées
1Qu'est-ce que l'imagerie thermique infrarouge?
L'imagerie thermique infrarouge est une méthode qui utilise le rayonnement infrarouge et l'énergie thermique pour recueillir des informations sur les objets.Il convertit le rayonnement infrarouge invisible en images thermiques infrarouges visibles avec une distribution de température de la surface cible.Différents objets et même différentes parties d'un même objet ont des capacités de rayonnement et une force de réflexion infrarouge différentes.
2Pour quoi l'imagerie infrarouge peut-elle être utilisée?
- Vision nocturne
- Recherche et sauvetage
- Épreuve non destructive
- Prévention des épidémies
- La thermographie
- Sécurité et surveillance
- Lutte contre les incendies
3Qu'est-ce qu'un module d'imagerie thermique?
Un module d'imagerie thermique se compose généralement d'un détecteur infrarouge, d'une lentille infrarouge et d'une électronique matérielle avec un logiciel et un algorithme intégrés.
