Noyau infrarouge non refroidi 256x192 de caméra de LWIR lentille de 12μM + de 3.2mm pour la caméra de sécurité
Contactez-moi pour des aperçus gratuits et des bons.
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
Si vous avez n'importe quel souci, nous fournissons l'aide en ligne de 24 heures.
xRésolution | 256x192 | Puissance | 700mW |
---|---|---|---|
Domaine spectral | 8~14μm | Lancement de pixel | 12μm |
Netd | ≤65mK | Débit d'images | 25Hz/30Hz |
Surligner | Noyau infrarouge non refroidi de caméra de LWIR,Noyau infrarouge 256x192 de caméra,Noyau infrarouge de la caméra de sécurité LWIR |

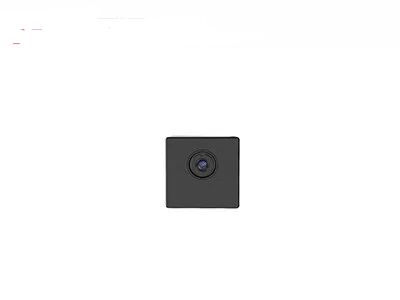

Noyau infrarouge non refroidi 256x192 de caméra de LWIR lentille de 12μm + de 3.2mm pour la caméra de sécurité
le module non refroidi de représentation d'iLC212 IR intègre le détecteur infrarouge de niveau du paquet de gaufrette de rangée de plan focal de 256x192/12μm (WLP) et peut capturer le spectre grandes ondes de l'infrarouge (LWIR) qui s'étend de 8 à 14μm.
Orienté pour l'échange-c entièrement optimisé, le module thermique de la caméra iLC212 est particulièrement conçu pour ces clients qui a des conditions strictes au sujet de taille, de poids et de coût dans le domaine de la sécurité et de la surveillance. En raison de son petit prix miniature de taille, léger et même, le noyau iLC212 thermique satisfait considérablement les exigences du petit prix des clients, raccourcit leur temps d'élaboration et épargner des coûts pour eux.
La technologie des sondes globale se spécialise dans la conception, la fabrication, les ventes et le marketing des détecteurs de formation d'images thermiques et des modules infrarouges. Nous pouvons fournir nos clients un grand choix de solutions infrarouges de formation d'images thermiques qui raccourcissent le temps d'élaboration secondaire et réduisent considérablement le coût pour des clients.
- Application entièrement optimisée d'échange-c
- Approprié aux caméras thermiques de diverse sécurité
- Un large éventail d'applications de formation d'images thermiques
- Consommation de puissance faible
Modèle | iLC212 |
Représentation de détecteur d'IR | |
Matériel | Oxyde non refroidi de vanadium |
Résolution | 256×192 |
Taille de pixel | 12μm |
Réponse spectrale | 8μm ~14μm |
NETD | ≤ 65mK@F1.0 @25℃@50Hz |
À traitement d'images | |
Vidéo de Digital | RAW/YUV/BT656 ; Transmission vidéo de soutien USB2.0 ; Ligne de paramètre de soutien de mesure de la température |
Débit d'images de Digital | 25Hz/30Hz |
Affichage d'image | Noir-chaud/chauffé à blanc/Pseudo-couleur |
Algorithme d'image | Correction d'irrégularité (NUC) réduction du bruit de l'image 3D (3DNR) 2D réduction du bruit (DNS) Compression de dynamique (transporteur) Amélioration de l'EE |
Temps de démarrage | ≤3s |
Mesure de la température | |
Chaîne de température de fonctionnement | -10℃~+50℃ |
Chaîne de mesure de la température | -20℃~+150℃, expansion et personnalisation de chaîne de mesure de la température de soutien |
Exactitude de mesure de la température | ±3℃/±3% (prenez la valeur plus grande) @23℃±5℃ ; la distance de mesure de la température est 1.5m |
Mesure régionale de la température | Appui toutes mesure de la température de secteur, valeur maximale de région de sortie, valeur minimum de valeur et moyenne |
SDK | Windows/version de Linux, réalise l'analyse de flux vidéo et le gris à la conversion de la température |
Interface électrique | |
Interface externe | connecteur 30pin_HOURS Puissance fournie Vidéo de Digital RS232-TTL/USB2.0 GPIO etc. |
Communication | RS232-TTL/USB2.0 |
Composant d'expansion | Conseil de VPC |
Logiciel de PC | |
ICC logiciel | Contrôle et affichage vidéo de module |
Système d'alimentation | |
Alimentation d'énergie | C.C 3.3V±0.1V |
Dissipation de puissance | Équilibré : 0.70W/3.3V @23±3℃ |
Propriété physique | |
Connecteurs | Modèle externe de connecteur : DF40C-30DP-0.4V (51), (Heure-mâle) Modèle de accouplement de connecteur : DF40C (2,0) - 30DS-0.4V (51), (Heure-femelle) |
Taille | 21mm×21mm×12.8mm (lentille y compris de 3.2mm) |
Poids | 8.9g±0.5g (lentille y compris de 3.2mm) |
Adaptabilité environnementale | |
La température d'opération | -40℃~+70℃ |
Température de stockage | -45℃~+85℃ |
Humidité | 5%~95%, sans condensation |
Résistance à l'impact et de vibration | Impact : demi onde sinusoïdale, 40g/11ms, triaxial, direction 6 Vibration : 5.35grms, axe 3 |
Certification | ROHS2.0/REACH |
Lentille | |
Lentille facultative | 3.2mm/F1.1, HFOV : 55.6±2.8° ; Revêtement : L'AR |
Le module de la formation d'images thermiques iLC212 est appliqué au champ du contrôle de la sécurité, de la thermographie, du dispositif portable, de l'électronique de véhicule, du Smart Home, de la détection etc. de créatures vivantes.
1. Quels sont les avantages des modules thermiques refroidis ?
Les modules thermiques refroidis offrent plusieurs avantages, y compris :
Une sensibilité plus élevée : Les modules refroidis peuvent détecter de plus petites différences de la température, fournissant une meilleure qualité d'image.
À plus grande portée : Ils peuvent saisir l'information thermique au-dessus de plus grandes distances.
Plus de haute résolution : Les modules refroidis offrent typiquement des comptes plus élevés de pixel, ayant pour résultat des images plus pointues et plus détaillées.
Bruit réduit : Le procédé de refroidissement diminue sensiblement le bruit de capteur, ayant pour résultat des images plus claires.
Approprié à l'analyse avancée : Les modules refroidis sont employés souvent pour la recherche scientifique, la télédétection, et les applications spécialisées qui exigent des mesures et l'analytics précis de la température.
2. Quels sont les avantages des modules thermiques non refroidis ?
Les modules thermiques non refroidis ont leur propre ensemble d'avantages, incluant :
Plus peu coûteux : Les modules non refroidis sont généralement plus abordables que leurs homologues refroidies.
Dimension compacte : Ils sont plus petits et plus légers, les facilitant pour intégrer dans de divers systèmes.
Aucun entretien : Les modules non refroidis n'exigent pas les systèmes de refroidissement cryogéniques, simplifiant des frais d'entretien.
Démarrage instantané : Ils peuvent être rapidement allumés et produire des images thermiques sans besoin de refroidissement.
Rendement énergétique : Les modules non refroidis consomment moins de puissance comparée aux modules refroidis.
3. Quelles sont les applications typiques des modules thermiques refroidis et non refroidis ?
Les modules thermiques refroidis et non refroidis trouvent des applications dans divers champs, y compris :
Modules thermiques refroidis : Surveillance à longue portée, recherche scientifique, représentation à haute résolution etc.
Modules thermiques non refroidis : Dispositifs de vision nocturne personnels, caméras thermiques tenues dans la main, sécurité des véhicules à moteur, inspections de construction, lutte contre l'incendie, et électronique grand public.
Il est important de noter que l'application spécifique et ses conditions dictent souvent le choix entre les modules thermiques refroidis et non refroidis.
4. Les thermomètres infrarouges sont-ils précis pour la température corporelle de mesure ?
Les thermomètres infrarouges (également connus sous le nom de thermomètres de non contact) peuvent fournir une évaluation rapide de température corporelle. Cependant, leur exactitude peut être influencée par de divers facteurs, tels que la distance de la cible, des conditions de température externes, et du calibrage du dispositif. Pour des buts médicaux, on lui recommande d'utiliser des thermomètres de clinique-catégorie pour des mesures précises.
