xRésolution | 640x512 | Puissance | 0.8W |
---|---|---|---|
Domaine spectral | 8~14μm | Lancement de pixel | 12μm |
Netd | <40mK | Débit d'images | 25Hz/30Hz |
Surligner | Module thermique de lutte contre l'incendie de caméra de LWIR,module thermique de la caméra 0.8W,Module thermique infrarouge de caméra de délivrance |

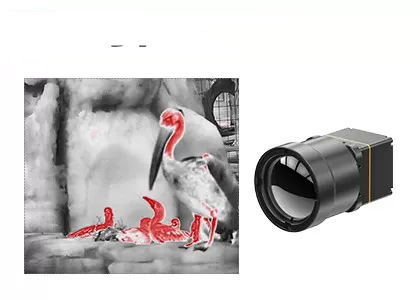

Module thermique de caméra de LWIR avec la chaîne de mesure de la température de -20℃~150℃/0~550℃
Le module TWIN612 thermique est un produit de nouveau venu développé par la technologie des sondes globale. Il intègre le détecteur infrarouge non refroidi de paquet en céramique de 640×512/12µm. Avec NETD<40mk typique, le module TWIN612 thermique a pu présenter une image plus claire, plus pointue et plus détaillée.
Avec la gamme de mesure de la température de -20℃~150℃/0~550℃, l'exactitude de ±2℃ ou de ±2% et le débit d'images jusqu'à 30Hz, le module thermique garantit l'image thermique douce et la mesure précise de la température.
Le module TWIN612 thermique a les avantages du design compact, de la structure légère et de la puissance aussi bas que 0.8w. Avec des algorithmes d'image et la fonction augmentés de mesure de la température, le module TWIN612 thermique présente des images plus stables et la température précise.
Le procédé d'empaquetage en céramique est semblable à l'emballage en métal, qui est une technologie du conditionnement infrarouge mûre de détecteur. Comparé à l'emballage en métal, le volume et le poids du détecteur emballé seront considérablement réduits. Ainsi, le module TWIN612 thermique pourrait être appliqué aux industries qui ont des conditions strictes sur la puissance de taille, de poids et.
- Mini Size : 25.4mm×25.4mm×35mm
- Poids léger : 25g
- NETD typique<40mk>
- pointu, formation d'images thermiques claire
- Puissance typique aussi bas que 0.8W
Modèle | TWIN612/R |
Représentation de détecteur d'IR | |
Résolution | 640×512 |
Taille de pixel | 12μm |
Domaine spectral | 8~14μm |
NETD typique | <40mK |
À traitement d'images | |
Débit d'images | 25Hz/30Hz |
Temps de démarrage | 6s |
Vidéo analogue | PAL/NTSC |
Vidéo de Digital | YUV/BT.656/LVDS/USB2.0 |
Affichage d'image | 11 au total (chaud blanc/lave/Ironbow/Aqua/fer/médical chaud/arctique/arc-en-ciel 1/arc-en-ciel 2/d'un rouge ardent/chauds noirs) |
Algorithme d'image | NUC/3D/2D/DRC/EE |
Caractéristiques électriques | |
Interface externe standard | 50pin_HOURS |
Interface de communication | RS232/USB2.0 |
Tension d'alimentation | 4~5.5V |
Puissance typique | 0.8W |
Mesure de la température | |
Chaîne de température de fonctionnement | -10℃~50℃ |
Chaîne de mesure de la température | -20℃~150℃, 0℃~550℃ |
Exactitude de mesure de la température | Plus grand de ±2℃ ou de ±2% |
SDK | Windows/Linux ; Réalisez l'analyse et la conversion de flux vidéo du gris en température |
Caractéristiques physiques | |
Dimension (millimètres) | 25.4×25.4×35 (sans lentille) |
Poids | 25g (sans lentille) |
Adaptabilité environnementale | |
Température de fonctionnement | -40℃~+70℃ |
Température de stockage | -45℃~+85℃ |
Humidité | 5%~95%, sans condensation |
Vibration | 5.35grms, axe 3 |
Choc | Demi onde sinusoïdale, 40g/11ms, 3 axe, direction 6 |
Optique | |
Lentille facultative | Athermal fixe : 13mm |
Le module de formation d'images thermiques de TWIN612/R est appliqué au champ de la thermographie, du contrôle de la sécurité, des charges utiles d'UAV, des robots, du matériel intelligent, de l'ADAS, de la lutte contre l'incendie et de la délivrance
1. Les caméras thermiques peuvent-elles voir des murs ou d'autres objets solides ?
Non, les caméras thermiques ne peuvent pas voir par des murs ou des objets solides. Elles détecter et mesurer le rayonnement infrarouge ont émis ou se sont reflétées par des objets dans leur champ visuel. Cependant, certains matériaux, tels que le verre, permettent au rayonnement infrarouge de passer, ainsi les caméras thermiques peuvent « voir » par ces matériaux transparents.
2. Que sont refroidis et les modules thermiques non refroidis ?
Les modules thermiques refroidis et non refroidis sont des types de systèmes de représentation de l'infrarouge (IR) utilisés pour capturer et analyser le rayonnement thermique. Ils sont utilisés généralement dans les applications telles que la surveillance, lutte contre l'incendie, inspections industrielles
3. Quelle est la différence entre les modules thermiques refroidis et non refroidis ?
La principale différence se situe dans le type de technologie des sondes utilisé. Les modules thermiques refroidis incorporent un mécanisme de refroidissement cryogénique pour maintenir le capteur extrêmement - à de basses températures, typiquement en-dessous de -200 degrés de Celsius. Ce refroidissement augmente la sensibilité et réduit le bruit du capteur, ayant pour résultat une qualité plus élevée d'image et une meilleure représentation dans des applications à longue portée et à haute résolution. Cependant, les modules thermiques refroidis sont plus chers, plus grands, et exigent l'entretien périodique.
D'autre part, les modules thermiques non refroidis utilisent les capteurs de microbolometer qui fonctionnent à la température ambiante. Ces senseurs détectent les changements de la température et les convertissent en signaux électriques, qui sont alors traités pour créer des images thermiques. Les modules thermiques non refroidis sont plus petits, plus compacts, moins chers, et n'exigent aucun entretien. Cependant, ils offrent la sensibilité inférieure et peuvent ne pas exécuter aussi bien dans les scénarios exigeants.
