xRésolution | 640x512 | Puissance | 0.8W |
---|---|---|---|
Domaine spectral | 8~14μm | Lancement de pixel | 12μm |
Netd | <40mK | Débit d'images | 25Hz/30Hz |
Surligner | Module clair de formation d'images thermiques de LWIR,module de formation d'images thermiques de 25Hz LWIR,Module thermique médical de caméra de LWIR |

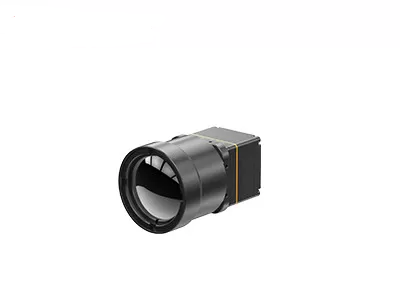

Module de formation d'images thermiques de LWIR avec l'exactitude de mesure de la température de ±2℃ ou de ±2%
Le module TWIN612 thermique est un produit de nouveau venu développé par la technologie des sondes globale. Il intègre le détecteur infrarouge non refroidi de paquet en céramique de 640×512/12µm. Avec NETD<40mk typique, le module TWIN612 thermique a pu présenter une image plus claire, plus pointue et plus détaillée.
Avec la gamme de mesure de la température de -20℃~150℃/0~550℃, l'exactitude de ±2℃ ou de ±2% et le débit d'images jusqu'à 30Hz, le module thermique garantit l'image thermique douce et la mesure précise de la température.
Le module TWIN612 thermique a les avantages du design compact, de la structure légère et de la puissance aussi bas que 0.8w. Avec des algorithmes d'image et la fonction augmentés de mesure de la température, le module TWIN612 thermique présente des images plus stables et la température précise.
Le procédé d'empaquetage en céramique est semblable à l'emballage en métal, qui est une technologie du conditionnement infrarouge mûre de détecteur. Comparé à l'emballage en métal, le volume et le poids du détecteur emballé seront considérablement réduits. Ainsi, le module TWIN612 thermique pourrait être appliqué aux industries qui ont des conditions strictes sur la puissance de taille, de poids et.
- Mini Size : 25.4mm×25.4mm×35mm
- Poids léger : 25g
- NETD typique<40mk>
- pointu, formation d'images thermiques claire
- Puissance typique aussi bas que 0.8W
Modèle | TWIN612/R |
Représentation de détecteur d'IR | |
Résolution | 640×512 |
Taille de pixel | 12μm |
Domaine spectral | 8~14μm |
NETD typique | <40mK |
À traitement d'images | |
Débit d'images | 25Hz/30Hz |
Temps de démarrage | 6s |
Vidéo analogue | PAL/NTSC |
Vidéo de Digital | YUV/BT.656/LVDS/USB2.0 |
Affichage d'image | 11 au total (chaud blanc/lave/Ironbow/Aqua/fer/médical chaud/arctique/arc-en-ciel 1/arc-en-ciel 2/d'un rouge ardent/chauds noirs) |
Algorithme d'image | NUC/3D/2D/DRC/EE |
Caractéristiques électriques | |
Interface externe standard | 50pin_HOURS |
Interface de communication | RS232/USB2.0 |
Tension d'alimentation | 4~5.5V |
Puissance typique | 0.8W |
Mesure de la température | |
Chaîne de température de fonctionnement | -10℃~50℃ |
Chaîne de mesure de la température | -20℃~150℃, 0℃~550℃ |
Exactitude de mesure de la température | Plus grand de ±2℃ ou de ±2% |
SDK | Windows/Linux ; Réalisez l'analyse et la conversion de flux vidéo du gris en température |
Caractéristiques physiques | |
Dimension (millimètres) | 25.4×25.4×35 (sans lentille) |
Poids | 25g (sans lentille) |
Adaptabilité environnementale | |
Température de fonctionnement | -40℃~+70℃ |
Température de stockage | -45℃~+85℃ |
Humidité | 5%~95%, sans condensation |
Vibration | 5.35grms, axe 3 |
Choc | Demi onde sinusoïdale, 40g/11ms, 3 axe, direction 6 |
Optique | |
Lentille facultative | Athermal fixe : 13mm |
Le module de formation d'images thermiques de TWIN612/R est appliqué au champ de la thermographie, du contrôle de la sécurité, des charges utiles d'UAV, des robots, du matériel intelligent, de l'ADAS, de la lutte contre l'incendie et de la délivrance
1. Comment sont les noyaux thermiques de caméra différents des caméras thermiques complètes ?
Les noyaux thermiques de caméra sont les composants de noyau des caméras thermiques, alors que les caméras thermiques complètes comprennent le noyau thermique de caméra avec un logement, un module d'affichage, une interface utilisateurs, et des caractéristiques supplémentaires comme le stockage d'image et les capacités informatiques. Les noyaux thermiques de caméra sont employés souvent par des fabricants ou des intégrateurs pour développer les solutions faites sur commande de formation d'images thermiques pour des applications spécifiques.
2. Quelles sont les applications des détecteurs infrarouges et des noyaux thermiques de caméra ?
Des détecteurs infrarouges et les noyaux thermiques de caméra sont employés dans divers champs et applications, y compris :
Diagnostics de thermographie et de bâtiment
Contrôle de processus industriel
Sécurité et surveillance
Lutte contre l'incendie et recherche et opérations de sauvetage
Systèmes de sûreté des véhicules à moteur
Imagerie médicale
Agriculture et surveillance animale
Recherche et développement dans divers domaines scientifiques
là différents types 3.Are des détecteurs infrarouges et de noyaux thermiques de caméra ?
Oui, il y a de divers types de détecteurs infrarouges, y compris des thermopiles, des bolométres, des détecteurs pyroelectric, et des détecteurs de photons. De même, il y a différents types de noyaux thermiques de caméra disponibles, s'étendant des noyaux à basse résolution appropriés pour des applications de base aux noyaux à haute résolution utilisés dans les systèmes avancés de formation d'images thermiques. Le choix du type de détecteur et du noyau de caméra dépend des conditions spécifiques de l'application.
