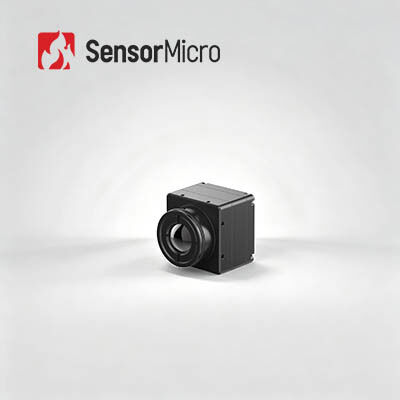

Module d'imagerie thermique radiométrique non refroidi LWIR 640x512/12μm à faible consommation d'énergie 0,65 W

  • LWIR Uncooled Radiometric Thermal Imaging Module 640x512/12µm with Low Power Consumption 0.65W
Lieu d'origine Chine
Nom de marque SensorMicro
Certification ISO9001:2015; RoHS; Reach
Numéro de modèle COIN612RG2
Quantité de commande min 1 morceau
Prix Négociable
Conditions de paiement T/T
Détails sur le produit
Résolution 640x512 Consommation d'énergie 0.65W
Gamme spectrale 8~14μm Pas de pixels 12μm
NETD ≤25mK/F1.0/25℃ Fréquence d'images 25 Hz/30 Hz
Mettre en évidence

Module thermique non refroidi LWIR 640x512

,

Module thermique de détection 12um

,

Détecteur module thermique LWIR
Laisser un message
Description de produit
Module d'imagerie thermique radiométrique non refroidi LWIR 640x512 12 µm pour thermographie
Présentation du produit

Le COIN612RG2 est un cœur de caméra infrarouge compact et basse consommation pour la mesure de température, construit avec un détecteur infrarouge ApexCore 640*512/12 µm. Bénéficiant d'une haute sensibilité d'imagerie (NETD ≤ 25 mK) et d'une mesure de température précise de ±2 °C/±2 %, il prend en charge deux plages de température de -20 °C à 150 °C et de 100 °C à 550 °C avec une extension personnalisable. Léger et miniaturisé (25,4*25,4*15,7 mm, 15±1 g, consommation d'énergie ≤ 0,65 W), il offre plusieurs méthodes de sortie d'image et des objectifs optiques compatibles. Facile pour le développement secondaire et l'intégration système, il s'intègre parfaitement dans les scénarios de thermographie industrielle, de contrôle de processus et de fabrication intelligente.

Caractéristiques principales
  • Fonctionnalités complètes, conception économique : Développé avec un détecteur infrarouge ApexCore au niveau de la tranche avec NETD ≤ 25 mK ; combine un FPA largement utilisé avec des algorithmes de traitement d'image avancés pour une qualité d'image améliorée ; précision de mesure de température jusqu'à ±2 °C ou ±2 %, prenant en charge les plages de -20 °C à 150 °C et de 100 °C à 550 °C, avec des extensions personnalisables
  • Compact et léger, haute efficacité avec faible consommation : Dimensions : 25,4*25,4*15,7 mm ; Poids : 15±1 g ; Consommation électrique : ≤ 0,65 W
  • Configurations multiples, intégration rapide : Objectifs optiques en option pour répondre aux diverses exigences d'application ; prend en charge les interfaces de sortie d'image USB2.0/DVP/LVDS/BT.656 ; sortie de données d'image RAW/YUV/TMP avec contrôle par port série
Spécifications du produit
Modèle COIN612RG2
Indicateurs du détecteur IR Matériau sensible : VOx
Résolution : 640*512
Taille des pixels : 12 µm
Réponse spectrale : 8 µm ~ 14 µm
NETD typique : ≤ 25 mK/F1.0/25 °C
Traitement d'image Fréquence d'images numérique : 25/30 Hz
Temps de démarrage : 6 s
Vidéo analogique : PAL/NTSC
Vidéo numérique : RAW/YUV422/TMP
Algorithme d'image : Correction de non-uniformité (NUC), réduction de bruit 3D (3DNR), suppression de bruit 2D (DNS), compression de plage dynamique (DRC), amélioration des contours (EE)
Affichage de l'image : 10 types (Blanc chaud/Lave/Rouge fer/Fer chaud/Médical/Arctique/Arc-en-ciel 1/Arc-en-ciel 2/Teinte/Noir chaud)
Logiciel PC Logiciel ICC : Contrôle du module et affichage vidéo
Électrique Interface externe standard : 50 broches : DF40C-50DP-0.4V(51), (HRS, mâle)
Carte d'extension USB : USB3.0/USB2.0/VPC/USB2.0&VPC
Interface de communication : TTL-232/USB2.0
Interface vidéo numérique : DVP8/DVP16/USB2.0/BT.656/LVDS
Tension d'alimentation : 4,5~5,5 V
Consommation électrique typique : 0,65 W
Mesure de température Température de fonctionnement : -10 °C~+50 °C
Plage de mesure de température : -20 °C~150 °C, 100 °C~550 °C ; prend en charge la personnalisation et l'extension
Précision de mesure de température : ±2 °C ou ±2 % (le plus élevé des deux)
Mesure de température partielle : Prend en charge la sortie des valeurs maximales, minimales et moyennes des zones de mesure de température
SDK : Android/Windows/Linux ; permet l'analyse du flux vidéo et la conversion du gris en température
Mécanique Taille du cœur nu (mm) : 25,4*25,4*15,7 mm
Poids du cœur nu (g) : 15±1 g
Adaptabilité environnementale Température de fonctionnement : -40 °C~+70 °C
Température de stockage : -45 °C~+85 °C
Humidité : 5 %~95 %, sans condensation
Vibration : 5,35 grms, vibration aléatoire, 3 axes
Choc : Demi-onde sinusoïdale, 40 g/11 ms, direction de choc 3 axes, 6 directions
Certification : ROHS2.0/REACH
Objectif optique Objectif optique : Focale fixe athermalique : 4,8 mm/7 mm/9,1 mm/13 mm/19 mm/25 m/35 mm
Indice de protection : IP67 (lentille avant)
Applications industrielles

Le module d'imagerie thermique COIN612RG2 est appliqué dans les domaines de la thermographie, de la vision industrielle, de la lutte contre les incendies et du sauvetage, de la surveillance de sécurité, de l'observation extérieure, de la vision machine, de l'électronique grand public, etc.

Nos avantages
  • Une large gamme de formats de produits comprenant des détecteurs infrarouges, des cœurs de caméra et des modules pour répondre à diverses exigences d'intégration
  • Variété de produits riche : Plusieurs résolutions de réseau, tailles de pixels, bandes d'ondes et combinaisons d'options d'objectifs offrent une plus grande flexibilité pour diverses applications
  • Performances exceptionnelles : Imagerie claire, taille compacte, faible consommation d'énergie, haute sensibilité et fiabilité solide, conçus pour fonctionner dans un large éventail de défis environnementaux
  • Intégration facile : Plusieurs options d'interface facilitent l'intégration et permettent un développement rapide dans de nombreux domaines d'application
Questions fréquemment posées
1. Quelle est la différence entre l'infrarouge et l'imagerie thermique ?
L'infrarouge fait référence à la gamme du rayonnement électromagnétique au-delà de la lumière visible, tandis que l'imagerie thermique est une technologie qui utilise le rayonnement infrarouge pour capturer les variations de température des objets et créer des représentations visuelles de leurs schémas thermiques. En termes simples, l'imagerie thermique est une application de la technologie infrarouge.
2. L'infrarouge peut-il détecter des objets cachés ?
La technologie infrarouge peut parfois détecter des objets cachés en détectant des différences de température entre l'objet et son environnement. Par exemple, les caméras infrarouges peuvent être utilisées pour localiser des sources de chaleur cachées, telles que des organismes vivants ou des composants électriques en surchauffe, qui peuvent ne pas être visibles à l'œil nu.
3. Quelle est la précision de la mesure de température infrarouge ?
La mesure de température infrarouge peut fournir des résultats raisonnablement précis lorsqu'elle est utilisée correctement. Cependant, la précision peut être affectée par des facteurs tels que la distance, l'émissivité (propriétés de surface de l'objet mesuré), les conditions environnementales et la qualité du thermomètre infrarouge ou de la caméra utilisée.
