Module PLUG1212 1280x1024 infrarouge non refroidi de forte stabilité pour des conditions tous temps
Contactez-moi pour des aperçus gratuits et des bons.
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
Si vous avez n'importe quel souci, nous fournissons l'aide en ligne de 24 heures.
xRésolution | 1280x1024/12μm | Netd | <50mK |
---|---|---|---|
Domaine spectral | 8~14μm | Taille | 20x20x10.4mm |
Surligner | module 1280x1024 infrarouge non refroidi,Module infrarouge non refroidi de forte stabilité,Module thermique de la caméra PLUG1212 |

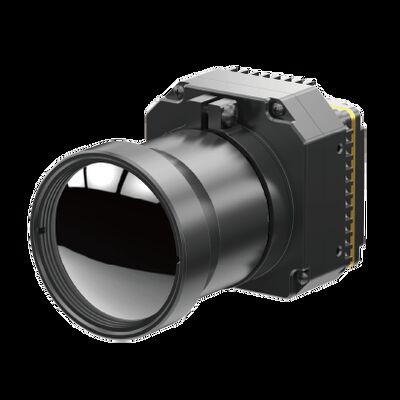

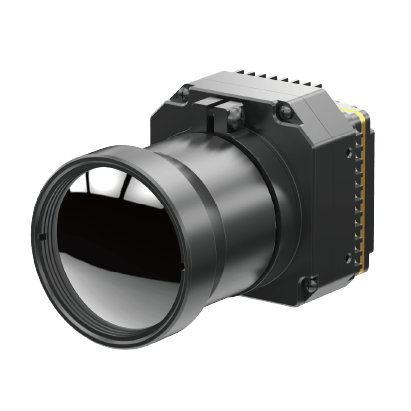

Module PLUG1212 1280x1024 infrarouge non refroidi de forte stabilité pour des conditions tous temps
Le noyau thermique non refroidi de la caméra PLUG1212 offre des images thermiques jusqu'aux pixels 1280x1024 et te montre le plus petit des détails. Sa taille réduite de pixel de 12µm offre une meilleure résolution spatiale et assortit un foyer plus court de lentille optique pour réaliser la même mission de gamme.
À la différence des systèmes refroidis traditionnels de formation d'images thermiques, le module non refroidi de formation d'images thermiques de HD LWIR 1280x1024/12μm Vox fonctionne sans besoin de système de refroidissement cryogénique. Ceci a comme conséquence la réduction des coûts significative, la portabilité accrue, et un processus simplifié d'entretien. Le module utilise un capteur non refroidi de pointe de microbolometer basé sur la technologie de Vox (oxyde de vanadium), assurant la représentation fiable et continue de formation d'images thermiques.
Le design compact du module, avec ses dimensions optimisées pour l'intégration facile, le rend approprié à l'installation sur des bourdons, des dispositifs tenus dans la main, des systèmes de sécurité, et d'autres plates-formes portatives. Ce module léger a été machiné pour assurer l'intégration parfaite dans des systèmes actuels, la flexibilité de offre et la polyvalence dans des applications de formation d'images thermiques.
Le noyau PLUG1212 thermique infrarouge est appliqué dans un large éventail de secteurs et ses solutions visuelles de l'information couvrent le jour, la nuit, la basse visibilité et les conditions tous temps.
- Formation d'images thermiques ultra claire
- Représentation stable
- Qualité et détails clairs d'image
- Adaptabilité environnementale forte
Modèle | PLUG1212 |
Représentation de détecteur d'IR | |
Résolution | 1280x1024 |
Lancement de pixel | 12μm |
Domaine spectral | 8~14μm |
NETD | <30mk> |
À traitement d'images | |
Débit d'images | 25Hz |
Temps de démarrage | <25s> |
Vidéo analogue | / |
Vidéo de Digital | HDMI/RAW/YUV/BT1120 |
Composant d'extension | USB/Camerlink |
Obscurcissement du mode | Linéaire/histogramme/mélangé |
Bourdonnement de Digital | 1~8X bourdonnement continuel, taille d'étape 1/8 |
Affichage d'image | Couleur chaude/pseudo chaude/blanche noire |
Direction d'image | Horizontalement/verticalement/diagonalement secousse |
Algorithme d'image | NUC/AGC/IDE |
Spécifications électriques | |
Interface externe standard | interface 50pin_HOURS |
Mode de communication | RS232-TTL, 115200bps |
Tension d'alimentation | 5±0.5V |
Puissance typique | <2> |
Caractéristiques physiques | |
Dimension (millimètres) | 56x56x40.2 |
Poids | ≤220g |
Adaptation environnementale | |
La température d'opération | -40°C | +70°C |
Température de stockage | -45°C | +85°C |
Humidité | 5%~95%, sans condensation |
Vibration | Vibration aléatoire 5.35grms, axe 3 |
Choc | vague de Moitié-sinus, 40g/11ms, 3 direction de l'axe 6 |
Optique | |
Lentille facultative | Foyer fixe athermal : 19mm/25mm |
Le module infrarouge de la représentation PLU1212 est très utilisé dans la sécurité et la surveillance, l'extérieur, la lutte contre l'incendie et la délivrance, la police et la délivrance, les charges utiles etc. d'ADAS, d'UAV.
1. Comment un détecteur infrarouge fait-il le travail ?
Les détecteurs infrarouges fonctionnent à côté de sentir le rayonnement électromagnétique dans la gamme infrarouge. Le mécanisme précis de la détection varie selon le type de détecteur infrarouge.
Les détecteurs thermiques fonctionnent à côté de mesurer le changement de température provoqué en absorbant le rayonnement infrarouge. Par exemple, les microbolometers se composent d'une matrice des éléments résistifs minuscules qui sont sensibles pour chauffer. Quand le rayonnement infrarouge est absorbé par le détecteur, il fait augmenter la température de l'élément résistif, ayant pour résultat un changement de la résistance électrique qui peut être détectée et convertie en image.
Les détecteurs de photons, d'autre part, fonctionnent à côté de convertir des photons du rayonnement infrarouge en signaux électriques. Deux types communs de détecteurs de photons sont les détecteurs et les photoconducteurs photovoltaïques. Les détecteurs photovoltaïques produisent d'une tension quand des photons infrarouges sont absorbés, alors que les photoconducteurs augmentent leur conductivité quand des photons sont absorbés.
Les détecteurs infrarouges peuvent également utiliser d'autres mécanismes de détection, tels que la pyroélectricité, où les changements de la température induisent une charge dans un matériel, ou les effets thermoélectriques, où une différence de la température entre deux matériaux produit d'une tension.
Le signal de sortie du détecteur infrarouge peut être traité et montré comme image, qui peut être employée pour un grand choix de buts, tels que la formation d'images thermiques dans des applications médicales ou industrielles, télédétection de l'environnement, et le balayage thermique dans des systèmes de sécurité.
