Noyau de caméra infrarouge non refroidi 640x512/12µM pour une meilleure visibilité
Contactez-moi pour des aperçus gratuits et des bons.
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
Si vous avez n'importe quel souci, nous fournissons l'aide en ligne de 24 heures.
xRésolution | 640x512 | Puissance | 0.8W |
---|---|---|---|
Domaine spectral | 8~14μm | Lancement de pixel | 12μm |
Netd | <40mK | Débit d'images | 25Hz/30Hz |
Surligner | Noyau de caméra infrarouge non refroidi 640x512,noyau de caméra infrarouge 0,8 W |

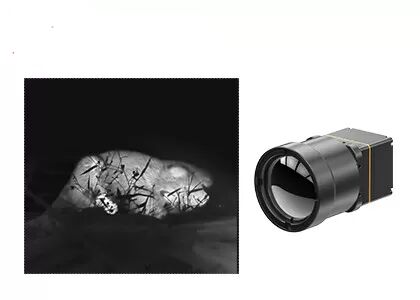

Noyau de caméra infrarouge non refroidi - 640x512/12µM pour une meilleure visibilité
Le module thermique TWIN612 est un nouveau produit développé par Global Sensor Technology.Il intègre un détecteur infrarouge non refroidi en boîtier céramique 640×512/12µm.Avec un NETD <40mk typique, le module thermique TWIN612 pourrait présenter une image plus claire, plus nette et plus détaillée.
Avec une plage de mesure de température de -20℃~150℃/0~550℃, une précision de ±2℃ ou ±2% et une fréquence d'images jusqu'à 30Hz, le module thermique garantit une image thermique fluide et une mesure précise de la température.
Le module thermique TWIN612 présente les avantages d'une conception compacte, d'une structure légère et d'une consommation d'énergie aussi faible que 0,8 W.Avec des algorithmes d'image améliorés et une fonction de mesure de la température, le module thermique TWIN612 présente des images plus stables et une température précise.
Le processus d'emballage en céramique est similaire à l'emballage en métal, qui est une technologie d'emballage de détecteur infrarouge mature.Par rapport à un emballage métallique, le volume et le poids du détecteur emballé seront considérablement réduits.Ainsi, le module thermique TWIN612 pourrait être appliqué aux industries qui ont des exigences strictes en matière de taille, de poids et de consommation d'énergie.
- Taille mini : 25,4 mm × 25,4 mm × 35 mm
- Poids léger : 25g
- NETD typique<40mk
- Imagerie thermique nette et claire
- Consommation d'énergie typique aussi faible que 0,8 W
Modèle | TWIN612/R |
Performances du détecteur infrarouge | |
Résolution | 640×512 |
Taille des pixels | 12μm |
Gamme spectrale | 8~14μm |
NETD typique | <40mK |
Traitement d'image | |
Fréquence d'images | 25 Hz/30 Hz |
Le temps de démarrage | 6s |
Vidéo analogique | PAL/NTSC |
Vidéo numérique | YUV/BT.656/LVDS/USB2.0 |
Affichage des images | 11 au total (White Hot/Lava/Ironbow/Aqua/Hot Iron/Medical/Arctic/Rainbow1/Rainbow2/Red Hot/Black Hot) |
Algorithme d'image | NUC/3D/2D/RDC/EE |
Spécifications électriques | |
Interface externe standard | 50pin_HRS |
Interface de Communication | RS232/USB2.0 |
Tension d'alimentation | 4~5.5V |
Consommation d'énergie typique | 0.8W |
Mesure de température | |
Plage de température de fonctionnement | -10℃~50℃ |
Plage de mesure de la température | -20℃~150℃, 0℃~550℃ |
Précision de la mesure de la température | Plus grand de ±2℃ ou ±2% |
SDK | Windows/Linux ;Réaliser l'analyse et la conversion du flux vidéo du gris à la température |
Caractéristiques physiques | |
Dimensions (mm) | 25,4 × 25,4 × 35 (sans objectif) |
Lester | 25g (sans objectif) |
Adaptabilité environnementale | |
Température de fonctionnement | -40℃~+70℃ |
Température de stockage | -45℃~+85℃ |
Humidité | 5 % ~ 95 %, sans condensation |
Vibration | 5,35 gr, 3 axes |
Choc | Demi-onde sinusoïdale, 40 g/11 ms, 3 axes, 6 directions |
Optique | |
Lentille en option | Athermique fixe : 13 mm |
Le module d'imagerie thermique TWIN612/R est appliqué au domaine de la thermographie, de la surveillance de la sécurité, des charges utiles UAV, des robots, du matériel intelligent, de l'ADAS, de la lutte contre les incendies et du sauvetage
1. Comment fonctionne un module thermique ?
Un module thermique fonctionne généralement comme suit :
1) Détection infrarouge : Le module thermique contient un détecteur infrarouge qui peut détecter le rayonnement électromagnétique dans la plage infrarouge.
2) Optique : Le rayonnement infrarouge est focalisé sur le détecteur à travers un système optique, qui peut comprendre une lentille ou un réseau de miroirs.
3) Amplification du signal : le signal détecté est amplifié et numérisé par l'électronique à l'intérieur du module thermique.
4) Traitement d'image : Le signal numérisé est ensuite traité pour produire une image thermique.Ce processus implique plusieurs étapes, notamment la réduction du bruit, l'amélioration du contraste et la cartographie des couleurs.Des fonctionnalités supplémentaires telles que la mesure de la température peuvent être incluses dans le traitement de l'image.
5) Affichage : L'image thermique est ensuite affichée sur un écran, soit à l'intérieur du module thermique, soit sur un appareil externe.
