LWIR 640x512 non refroidi 12μM Thermal Imaging Module pour la vision nocturne personnelle
Contactez-moi pour des aperçus gratuits et des bons.
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
Si vous avez n'importe quel souci, nous fournissons l'aide en ligne de 24 heures.
xRésolution | 640x512 | Puissance | 0.8W |
---|---|---|---|
Domaine spectral | 8~14μm | Lancement de pixel | 12μm |
Netd | <40mK | Débit d'images | 25Hz/30Hz |
Surligner | module thermique de 12uM LWIR,Module thermique de la vision nocturne LWIR,Module non refroidi 12uM de formation d'images thermiques |

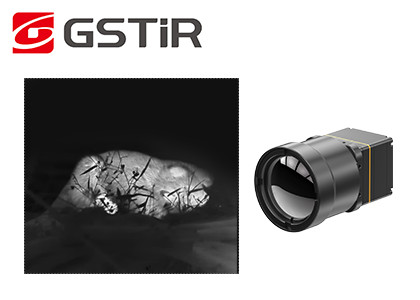

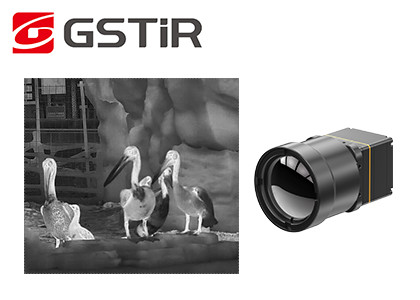

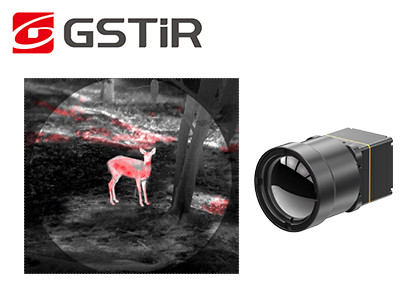

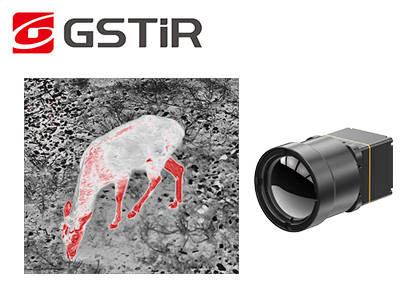

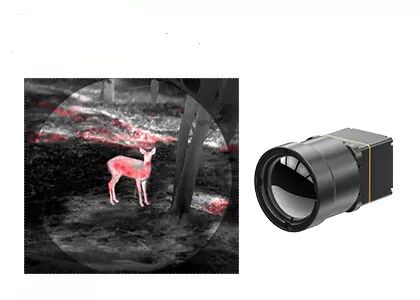

LWIR 640x512 non refroidi 12μM Thermal Imaging Module pour la vision nocturne personnelle
Le module TWIN612 thermique est un produit de nouveau venu développé par la technologie des sondes globale. Il intègre le détecteur infrarouge non refroidi de paquet en céramique de 640×512/12µm. Avec NETD<40mk typique, le module TWIN612 thermique a pu présenter une image plus claire, plus pointue et plus détaillée.
Avec la gamme de mesure de la température de -20℃~150℃/0~550℃, l'exactitude de ±2℃ ou de ±2% et le débit d'images jusqu'à 30Hz, le module thermique garantit l'image thermique douce et la mesure précise de la température.
Le module TWIN612 thermique a les avantages du design compact, de la structure légère et de la puissance aussi bas que 0.8w. Avec des algorithmes d'image et la fonction augmentés de mesure de la température, le module TWIN612 thermique présente des images plus stables et la température précise.
Le procédé d'empaquetage en céramique est semblable à l'emballage en métal, qui est une technologie du conditionnement infrarouge mûre de détecteur. Comparé à l'emballage en métal, le volume et le poids du détecteur emballé seront considérablement réduits. Ainsi, le module TWIN612 thermique pourrait être appliqué aux industries qui ont des conditions strictes sur la puissance de taille, de poids et.
- Mini Size : 25.4mm×25.4mm×35mm
- Poids léger : 25g
- NETD typique<40mk>
- pointu, formation d'images thermiques claire
- Puissance typique aussi bas que 0.8W
Modèle | TWIN612/R |
Représentation de détecteur d'IR | |
Résolution | 640×512 |
Taille de pixel | 12μm |
Domaine spectral | 8~14μm |
NETD typique | <40mK |
À traitement d'images | |
Débit d'images | 25Hz/30Hz |
Temps de démarrage | 6s |
Vidéo analogue | PAL/NTSC |
Vidéo de Digital | YUV/BT.656/LVDS/USB2.0 |
Affichage d'image | 11 au total (chaud blanc/lave/Ironbow/Aqua/fer/médical chaud/arctique/arc-en-ciel 1/arc-en-ciel 2/d'un rouge ardent/chauds noirs) |
Algorithme d'image | NUC/3D/2D/DRC/EE |
Caractéristiques électriques | |
Interface externe standard | 50pin_HOURS |
Interface de communication | RS232/USB2.0 |
Tension d'alimentation | 4~5.5V |
Puissance typique | 0.8W |
Mesure de la température | |
Chaîne de température de fonctionnement | -10℃~50℃ |
Chaîne de mesure de la température | -20℃~150℃, 0℃~550℃ |
Exactitude de mesure de la température | Plus grand de ±2℃ ou de ±2% |
SDK | Windows/Linux ; Réalisez l'analyse et la conversion de flux vidéo du gris en température |
Caractéristiques physiques | |
Dimension (millimètres) | 25.4×25.4×35 (sans lentille) |
Poids | 25g (sans lentille) |
Adaptabilité environnementale | |
Température de fonctionnement | -40℃~+70℃ |
Température de stockage | -45℃~+85℃ |
Humidité | 5%~95%, sans condensation |
Vibration | 5.35grms, axe 3 |
Choc | Demi onde sinusoïdale, 40g/11ms, 3 axe, direction 6 |
Optique | |
Lentille facultative | Athermal fixe : 13mm |
Le module de formation d'images thermiques de TWIN612/R est appliqué au champ de la thermographie, du contrôle de la sécurité, des charges utiles d'UAV, des robots, du matériel intelligent, de l'ADAS, de la lutte contre l'incendie et de la délivrance
1. Quel est un module thermique ?
Un module thermique est un dispositif qui contient un détecteur infrarouge et l'électronique associée requis pour traiter les signaux du détecteur. Le but d'un module thermique est de fournir une solution complète et intégrée pour des applications de formation d'images thermiques.
Un module thermique inclut typiquement un capteur de formation d'images thermiques, une puce à traitement d'images, et d'autres composants tels qu'une lentille, un volet, et une interface de transmission de données. Le capteur de formation d'images thermiques peut être un détecteur infrarouge non refroidi ou refroidi, selon le niveau désiré de la sensibilité. La puce à traitement d'images remplit de diverses fonctions à traitement d'images, telles que la réduction du bruit et l'amélioration de l'image, et peut fournir les caractéristiques supplémentaires telles que la mesure de la température.
Les modules thermiques sont employés souvent dans les applications où la formation d'images thermiques de haute qualité est exigée, comme dans le diagnostic médical, inspection industrielle, et des systèmes de sécurité. Ils peuvent être intégrés dans de divers dispositifs, tels que les caméras thermiques tenues dans la main, les modules de formation d'images thermiques pour des bourdons, et les systèmes des véhicules à moteur intégrés de vision nocturne.
En fournissant une solution intégrée, les modules thermiques peuvent simplifier le processus de développer et de fabriquer des produits de formation d'images thermiques, aussi bien qu'améliorent leur représentation et sérieux.
