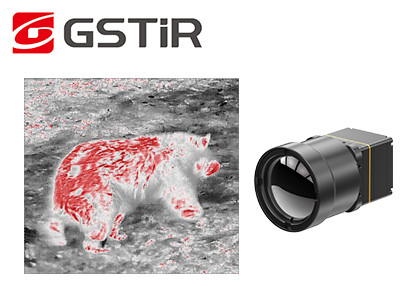

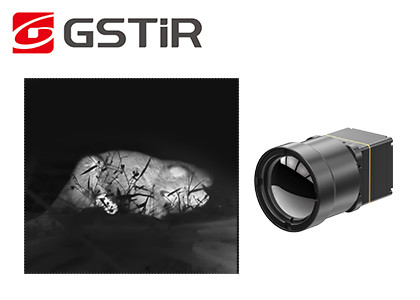

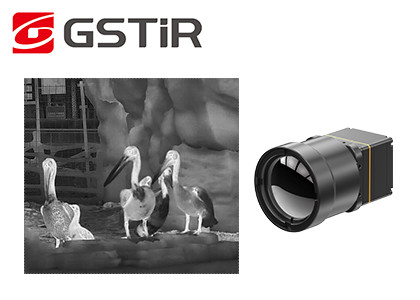

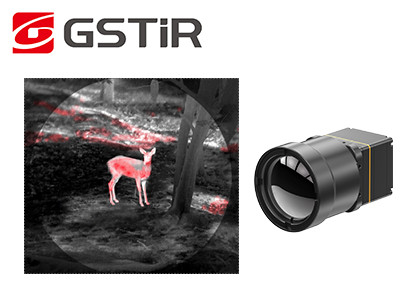

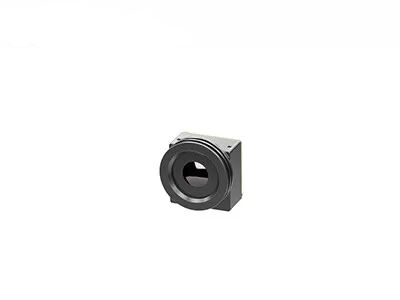

module thermique non refroidi de lentille de 25mm LWIR 640x512 12μM pour la détection extérieure
Contactez-moi pour des aperçus gratuits et des bons.
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
Si vous avez n'importe quel souci, nous fournissons l'aide en ligne de 24 heures.
xRésolution | 640x512 | Puissance | 0.8W |
---|---|---|---|
Domaine spectral | 8~14μm | Lancement de pixel | 12μm |
Netd | <40mK | Débit d'images | 25Hz/30Hz |
Surligner | Module thermique d'objectif de 25 mm,module thermique LWIR de détection extérieure,noyau de caméra thermique de détection |
Module thermique non refroidi de LWIR : 640x512 12μm, lentille de 25mm pour la détection extérieure
Le module TWIN612 thermique est un produit de nouveau venu développé par la technologie des sondes globale.
Le noyau infrarouge 640x512/12µm non refroidi de caméra est un dispositif performant de formation d'images thermiques qui offre des capacités avancées de représentation et la sensibilité exceptionnelle au rayonnement thermique. Construit utilisant la technologie non refroidie de pointe de microbolometer, ce noyau de caméra fournit la qualité supérieure et le détail d'image comparés aux capteurs conventionnels de formation d'images thermiques.
Avec une rangée du pixel 640x512 et un lancement de pixel de 12µm, ce noyau de caméra fournit à la représentation ultra-haute de résolution et à la sensibilité de température exceptionnelle, une sensibilité de moins de 50 Mk. Il fournit également une dynamique large jusqu'à 14 bits, assurant l'exactitude exceptionnelle dans une gamme de différents environnements de fonctionnement.
Le procédé d'empaquetage en céramique est semblable à l'emballage en métal, qui est une technologie du conditionnement infrarouge mûre de détecteur. Comparé à l'emballage en métal, le volume et le poids du détecteur emballé seront considérablement réduits. Ainsi, le module TWIN612 thermique pourrait être appliqué aux industries qui ont des conditions strictes sur la puissance de taille, de poids et.
- Mini Size : 25.4mm×25.4mm×35mm
- Poids léger : 25g
- NETD typique<40mk>
- pointu, formation d'images thermiques claire
- Puissance typique aussi bas que 0.8W
Modèle | TWIN612/R |
Représentation de détecteur d'IR | |
Résolution | 640×512 |
Taille de pixel | 12μm |
Domaine spectral | 8~14μm |
NETD typique | <40mK |
À traitement d'images | |
Débit d'images | 25Hz/30Hz |
Temps de démarrage | 6s |
Vidéo analogue | PAL/NTSC |
Vidéo de Digital | YUV/BT.656/LVDS/USB2.0 |
Affichage d'image | 11 au total (chaud blanc/lave/Ironbow/Aqua/fer/médical chaud/arctique/arc-en-ciel 1/arc-en-ciel 2/d'un rouge ardent/chauds noirs) |
Algorithme d'image | NUC/3D/2D/DRC/EE |
Caractéristiques électriques | |
Interface externe standard | 50pin_HOURS |
Interface de communication | RS232/USB2.0 |
Tension d'alimentation | 4~5.5V |
Puissance typique | 0.8W |
Mesure de la température | |
Chaîne de température de fonctionnement | -10℃~50℃ |
Chaîne de mesure de la température | -20℃~150℃, 0℃~550℃ |
Exactitude de mesure de la température | Plus grand de ±2℃ ou de ±2% |
SDK | Windows/Linux ; Réalisez l'analyse et la conversion de flux vidéo du gris en température |
Caractéristiques physiques | |
Dimension (millimètres) | 25.4×25.4×35 (sans lentille) |
Poids | 25g (sans lentille) |
Adaptabilité environnementale | |
Température de fonctionnement | -40℃~+70℃ |
Température de stockage | -45℃~+85℃ |
Humidité | 5%~95%, sans condensation |
Vibration | 5.35grms, axe 3 |
Choc | Demi onde sinusoïdale, 40g/11ms, 3 axe, direction 6 |
Optique | |
Lentille facultative | Athermal fixe : 13mm |
Le module de formation d'images thermiques de TWIN612/R est appliqué au champ de la thermographie, du contrôle de la sécurité, des charges utiles d'UAV, des robots, du matériel intelligent, de l'ADAS, de la lutte contre l'incendie et de la délivrance
1. Quelle est la caméra infrarouge ?
Le système infrarouge de formation d'images thermiques emploie les détecteurs infrarouges pour sentir le rayonnement infrarouge, et les convertit en signaux électriques qui sont alors amplifiés, traités à une image montrée.
2. Principe de base de la caméra infrarouge
La technologie de l'image thermique est un genre de détection passive et de non contact et technologie de reconnaissance. Elle a deux fonctions principales :
- Thermographie : mesure de la température et détection de défaut de non contact
- Vision nocturne : facilement détecter et identifier la cible dans l'obscurité totale
