noyau de 640x512 12µM Uncooled Thermal Camera pour l'observation de faune
Contactez-moi pour des aperçus gratuits et des bons.
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
Si vous avez n'importe quel souci, nous fournissons l'aide en ligne de 24 heures.
xRésolution | 640x512 | Puissance | 0.8W |
---|---|---|---|
Domaine spectral | 8~14μm | Lancement de pixel | 12μm |
Netd | <40mK | Débit d'images | 25Hz/30Hz |
Surligner | Noyau thermique d'observation de faune,Noyau thermique non refroidi de la caméra 12uM,Noyau de caméra de la faune LWIR |

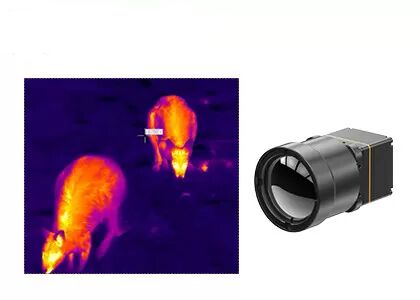

Noyau non refroidi de caméra de courant ascendant de 640x512 12µm pour l'observation de faune
Le module TWIN612 thermique est un produit de nouveau venu développé par la technologie des sondes globale. Le noyau infrarouge 640x512/12µm non refroidi de caméra est un capteur performant de formation d'images thermiques conçu pour l'usage dans les systèmes infrarouges avancés de représentation. Il est construit utilisant la technologie non refroidie de microbolometer, qui le rend extrêmement sensible au rayonnement thermique dans le spectre grandes ondes de l'infrarouge (LWIR).
Les caractéristiques de noyau de caméra une rangée du pixel 640x512 avec un lancement de pixel de 12µm, qui tient compte de la représentation à haute résolution dans un facteur de forme compact. Le noyau de caméra est conçu pour fonctionner dans un large éventail d'environnements, avec une sensibilité de température de <40mk and="" a="" dynamic="" range="" of="" up="" to="" 14="" bits="">
Ce noyau de caméra est idéal pour l'usage dans un grand choix d'applications, y compris la sécurité et la surveillance, l'inspection industrielle, et l'imagerie médicale. Sa dimension compacte et capacités à haute résolution de représentation le rendent particulièrement bien adapté pour l'usage dans les dispositifs tenus dans la main, les véhicules aériens téléguidés (UAV), et d'autres plates-formes mobiles.
Le procédé d'empaquetage en céramique est semblable à l'emballage en métal, qui est une technologie du conditionnement infrarouge mûre de détecteur. Comparé à l'emballage en métal, le volume et le poids du détecteur emballé seront considérablement réduits. Ainsi, le module TWIN612 thermique pourrait être appliqué aux industries qui ont des conditions strictes sur la puissance de taille, de poids et.
- Mini Size : 25.4mm×25.4mm×35mm
- Poids léger : 25g
- NETD typique<40mk>
- pointu, formation d'images thermiques claire
- Puissance typique aussi bas que 0.8W
Modèle | TWIN612/R |
Représentation de détecteur d'IR | |
Résolution | 640×512 |
Taille de pixel | 12μm |
Domaine spectral | 8~14μm |
NETD typique | <40mK |
À traitement d'images | |
Débit d'images | 25Hz/30Hz |
Temps de démarrage | 6s |
Vidéo analogue | PAL/NTSC |
Vidéo de Digital | YUV/BT.656/LVDS/USB2.0 |
Affichage d'image | 11 au total (chaud blanc/lave/Ironbow/Aqua/fer/médical chaud/arctique/arc-en-ciel 1/arc-en-ciel 2/d'un rouge ardent/chauds noirs) |
Algorithme d'image | NUC/3D/2D/DRC/EE |
Caractéristiques électriques | |
Interface externe standard | 50pin_HOURS |
Interface de communication | RS232/USB2.0 |
Tension d'alimentation | 4~5.5V |
Puissance typique | 0.8W |
Mesure de la température | |
Chaîne de température de fonctionnement | -10℃~50℃ |
Chaîne de mesure de la température | -20℃~150℃, 0℃~550℃ |
Exactitude de mesure de la température | Plus grand de ±2℃ ou de ±2% |
SDK | Windows/Linux ; Réalisez l'analyse et la conversion de flux vidéo du gris en température |
Caractéristiques physiques | |
Dimension (millimètres) | 25.4×25.4×35 (sans lentille) |
Poids | 25g (sans lentille) |
Adaptabilité environnementale | |
Température de fonctionnement | -40℃~+70℃ |
Température de stockage | -45℃~+85℃ |
Humidité | 5%~95%, sans condensation |
Vibration | 5.35grms, axe 3 |
Choc | Demi onde sinusoïdale, 40g/11ms, 3 axe, direction 6 |
Optique | |
Lentille facultative | Athermal fixe : 13mm |
Le module de formation d'images thermiques de TWIN612/R est appliqué au champ de la thermographie, du contrôle de la sécurité, des charges utiles d'UAV, des robots, du matériel intelligent, de l'ADAS, de la lutte contre l'incendie et de la délivrance
1. Les différences dans la longueur focale
Plus la longueur focale est petite, plus la gamme de viseur devient large, et plus le champ visuel de l'image capturée sera est large. Tellement plus de scènes peuvent être capturées, mais la scène est très petite dans l'image.
Plus la longueur focale est grande, plus la gamme de viseur devient étroite, et plus le champ visuel de l'image capturée sera est petit. Ainsi moins scènes peuvent être capturées, mais la proportion de la scène dans l'image est très grande.
Modules infrarouges de caméra développés par large variété d'offre d'équipe de GSTiR de types de lentille, tels que la lentille de foyer fixe, le zoom, la lentille motorisée etc.
2. Comment choisir le module thermique approprié pour votre application ?
En choisissant un module approprié de formation d'images thermiques pour vos produits, vous devez considérer beaucoup d'aspects, tels que la résolution, le débit d'images, le champ visuel, la gamme, le domaine spectral etc. Par conséquent, la sélection du module approprié de formation d'images thermiques est la clé à assurer les images de haute qualité et les résultats précis. Parmi ces aspects, la résolution est l'un des facteurs les plus critiques.
