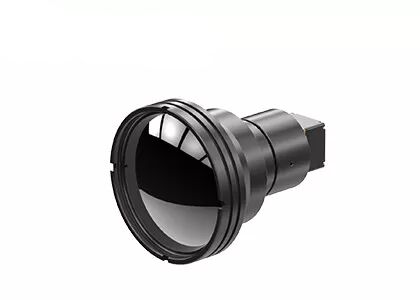

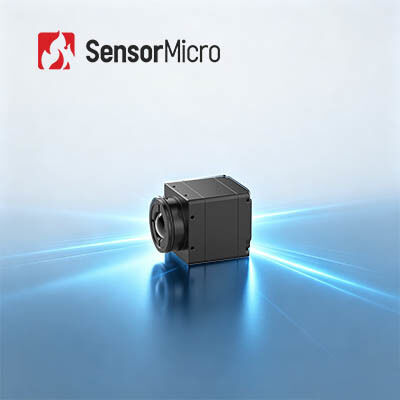

Noyau de caméra thermique LWIR non refroidi avec une résolution de 384x288 et une hauteur de pixel de 12 μm pour la surveillance de la sécurité sans obturateur
| Lieu d'origine | Chine |
|---|---|
| Nom de marque | SensorMicro |
| Certification | ISO9001:2015; RoHS; Reach |
| Numéro de modèle | iSE412 |
| Quantité de commande min | 1 MORCEAU |
| Prix | Négociable |
| Conditions de paiement | T/T |
Détails sur le produit
| Gamme spectrale | 8~14μm | Résolution | 384x288 |
|---|---|---|---|
| Consommation d'énergie | 0.8W | Pas de pixels | 12μm |
| NETD | ≤ 30 mK | Fréquence d'images | 50Hz |
| Mettre en évidence | Noyau thermique de la caméra RS232,Noyau thermique extérieur de caméra de LWIR,noyau de caméra de 640x512 Lwir |
||
Description de produit
Noyau thermique non refroidi de caméra LWIR 384x288/12μm pour la surveillance de sécurité
Présentation du produit
Le cœur de la caméra infrarouge iSE412 est une solution d'imagerie thermique miniaturisée de haute fiabilité basée sur une technologie de détection d'emballages en céramique 384 × 288/12 μm auto-développée. Il fournit une sortie d'imagerie thermique stable et de haute qualité pour divers projets d'intégration de systèmes intelligents. La technologie d'imagerie exclusive sans obturateur garantit une surveillance continue 24 heures sur 24, sans interruption ni interférence sonore due à l'étalonnage de l'obturateur.
Principales caractéristiques
- Conception sans obturateur pour une visualisation plus fluide :Aucun calibrage de l'obturateur n'est requis pendant le fonctionnement, éliminant ainsi le bégaiement de l'image courant dans les systèmes traditionnels basés sur l'obturateur. Un fonctionnement silencieux garantit une utilisation discrète sans bruit mécanique.
- Compact et léger, flexible pour l'intégration :Dimensions totales du système aussi petites que 25,4 × 25,4 × 22,7 mm, poids du noyau nu ≤ 26 ± 1,5 g. La conception structurelle peu encombrante permet une disposition et une intégration flexibles du système.
- Intégration fluide et riche en fonctionnalités :Prend en charge les algorithmes de super-résolution, l'image dans l'image, l'OSD personnalisable, le mode veille, l'étalonnage en un clic et la compatibilité avec divers écrans Micro OLED. Compatible avec plusieurs lentilles optiques et composants d’extension pour faciliter le développement secondaire et la personnalisation du système.
Spécifications du produit
| Modèle | iSE412 | |
| Indicateurs de détecteurs IR | ||
| Matériel sensible | VOX | |
| Résolution | 384×288 | |
| Taille des pixels | 12μm | |
| Réponse spectrale | 8 μm ~ 14 μm | |
| NETD typique | ≤30mK | |
| Traitement d'images | ||
| Pixels effectifs | 384×288 | |
| Fréquence d'images numérique | 50Hz | |
| Heure de démarrage | 6s | |
| Vidéo numérique | YUV420/YUV422/RVB888/RAW | |
| Algorithme d’images | NUC/RDC/DNS/DDE/SFFC | |
| Sans obturateur | Soutenu | |
| Affichage des images | 10 types (blanc chaud/lave/fer rouge/fer chaud/médical/arctique/arc-en-ciel 1/arc-en-ciel 2/teinte/noir chaud). | |
| Orientation de l'image | Horizontal/Vertical/Diagonal | |
| Zoom numérique | 1x/2x/4x/8x | |
| Luminosité de l'image | Automatique/Manuel | |
| Contraste des images | Automatique/Manuel | |
| Mode de rémunération | Manuel | |
| Électrique | ||
|
Interface externe standard
|
50 broches : BP040SB-50-0114-B-R0
|
|
| Interface de communication | TTL-232/USB2.0 | |
| Interface vidéo numérique | DVP8/BT.656/DVP16/BT.1120/USB2.0/MIPI-DSI-4LANE | |
| Composants d'extension | USB 2.0/SDI/HDMI/GIGE/Cameralink/VPC/MIPI-CSI-2LANE | |
| Interface électrique | ||
| Tension d'alimentation | 2,7 V ~ 5,3 V | |
| Consommation électrique typique | 0,8 W à 50 Hz à 23 ± 3 ℃ | |
| Mécanique/Lentille | ||
| Taille du noyau nu (mm) | 25,4 × 25,4 × 22,7 | φ36 × 24,3 |
| Poids du noyau nu (g) | 26 ± 1,5 | 28 ± 1,5 |
| Lentille optique |
Athermique à mise au point fixe : 4,9/9,1/13/19 mm
|
Athermique à mise au point fixe : 25 mm/35 mm
|
| Composants de volet | Facultatif | |
| Vibration | 5,35 g, vibration aléatoire, 3 axes | |
| Impact | Demi-onde sinusoïdale, 40 g/11 ms, direction d'impact axe X, 3 fois | 1500g@0.4ms |
| Niveau de protection | IP67 (lentille avant) | |
| Adaptabilité environnementale | ||
| Température de fonctionnement | -40 ℃ ~ + 70 ℃ | |
| Température de stockage | -45 ℃ ~ + 85 ℃ | |
| Humidité | 5 % ~ 95 %, sans condensation | |
| Attestation | ROHS2.0/REACH | |
Applications industrielles
Le module d'imagerie thermique iSE412/R est utilisé dans les domaines de la vision industrielle, de la lutte contre les incendies et du sauvetage, de la surveillance de sécurité, de l'observation extérieure, de la vision industrielle, de l'électronique grand public, etc.
Nos avantages
- Haute sensibilité et excellentes performances grâce à une technologie de pointe dans l'industrie infrarouge
- Divers détecteurs infrarouges disponibles, y compris des détecteurs IR non refroidis et refroidis dans différents formats et tailles de pixels
- Production en volume pour garantir une livraison rapide avec trois lignes de production et une capacité de production annuelle allant jusqu'à des millions de détecteurs
Foire aux questions
Qu’est-ce que l’isotherme infrarouge ?
Les isothermes jouent un rôle important dans l'utilisation des caméras infrarouges et dans l'analyse des thermogrammes infrarouges. Les observateurs peuvent observer intuitivement la répartition d’une certaine plage de température dans l’image thermique infrarouge.
La ligne reliant les points ayant la même valeur de température sur le graphique isotherme est appelée isotherme. Les isothermes montrent différents états, et la température représentée est également différente, qui se répartissent dans les situations suivantes :
- Si l’isotherme est clairsemée, la différence de température entre les différents endroits est relativement faible ; si l'isotherme est dense, cela signifie que la température à différents endroits est très différente.
- Si l’isotherme est droite, cela signifie qu’il y a peu de facteurs affectant la distribution de la température ; si l'isotherme est courbée, cela signifie que de nombreux facteurs affectent la répartition de la température.
- La tendance est-ouest signifie que la température varie avec la latitude, et le facteur latitude est le facteur principal ; si l'isotherme est parallèle au littoral, cela signifie que la température varie avec la distance à la mer, et la distance à la mer est le facteur principal.
