Module d'imagerie thermique LWIR avec détecteur infrarouge 1280x1024/8μm
| Lieu d'origine | Chine |
|---|---|
| Nom de marque | SensorMicro |
| Certification | ISO9001:2015; RoHS; Reach |
| Numéro de modèle | iTL1208 |
| Quantité de commande min | 1 MORCEAU |
| Prix | Négociable |
| Conditions de paiement | T/T |
Détails sur le produit
| Résolution | 1280x1024 | Consommation d'énergie | 1W |
|---|---|---|---|
| Gamme spectrale | 8~14μm | Pas de pixels | 8μm |
| NETD | ≤30mK | Fréquence d'images | 25 Hz/30 Hz |
| Mettre en évidence | module thermique de détecteurs de 640x512 IR,Module de formation d'images thermiques de la thermographie LWIR,module de la formation d'images thermiques 12um |
||
Description de produit

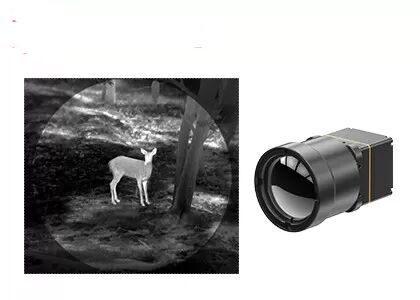

Module d'imagerie thermique LWIR avec détecteur infrarouge 1280x1024/8μm
Vue d'ensemble du produit
Le module thermique iTL1208 est un produit développé par SensorMicro, intégrant un détecteur infrarouge non refroidi de 1280*1024/8μm.et une imagerie thermique plus détaillée.
La conception compacte, la structure légère et la faible consommation d'énergie de 1 W rendent le module thermique iTL1208 idéal pour les applications aux exigences strictes en matière de taille, de poids et de puissance.Des algorithmes d'image améliorés fournissent des images thermiques ultra-clares.
Principales caractéristiques
Une conception extrêmement légère
- Taille compacte de 22,6*22,6*34,5 mm et poids de 35,7 g (y compris l'objectif de 12 mm)
- Parmi les plus hauts niveaux d'intégration de sa catégorie
Haute sensibilité, détection précise
- Taille de pixel ultra-petite de 8 μm avec une résolution de 1280*1024 pour des images fines et claires
- NETD typique ≤ 30mK pour la détection fiable de différences de température subtiles
Développement simplifié, intégration rapide
- Plusieurs options de lentilles optiques disponibles pour les différentes exigences d'application
- Prend en charge l'interface de sortie d'image MIPI CSI
- Sortie de données d'image RAW et YUV avec commande par port série/I2C
Spécifications du produit
| Modèle | Le numéro d'enregistrement |
|---|---|
| Indicateurs des détecteurs IR | |
| Matériau sensible | Vox |
| Résolution | 1280*1024 |
| Taille des pixels | 8 μm |
| Réponse spectrale | 8 μm à 14 μm |
| NETD typique | ≤ 30 mK |
| Traitement des images | |
| Taux de cadrage numérique | 25/30 Hz |
| Temps de démarrage | ≤ 6 s |
| Vidéo numérique | Produits de synthèse |
| Algoritme d'image | Les États membres doivent communiquer à l'autorité compétente les informations suivantes: |
| Affichage de l'image | 10 Types (blanc chaud/lava/rouge de fer/fer chaud/médical/arctique/arc-en-ciel 1/arc-en-ciel 2/noir chaud) |
| Logiciel pour PC | Module de commande et affichage vidéo |
| Électricité | |
| Interface externe standard | Interface du connecteur 34Pin: BP04SD-34-0065-R0 |
| Interface de communication | Le TTL-232/I2C |
| Interface vidéo numérique | MIPI-CSI |
| Voltage d'alimentation | 40,5-5,5 V |
| Consommation d'énergie typique | 1W |
| Les appareils électroménagers | |
| Taille (y compris la lentille) | Avec lentille de 5 mm: 22,6 mm*22,6 mm*50 mm (diamètre extérieur de lentille Φ37 mm) Avec lentille de 10 mm: 22,6 mm*22,6 mm*45,3 mm (diamètre extérieur de lentille Φ33 mm) Avec l'objectif de 12 mm: 22,6 mm*22,6 mm*34,5 mm (diamètre extérieur de l'objectif Φ26,6 mm) Avec lentille de 17 mm: 22,6 mm*22,6 mm*35,4 mm (diamètre extérieur de lentille Φ27 mm) Avec l'objectif de 25 mm: 22,6 mm*22,6 mm*44,2 mm (diamètre extérieur de l'objectif Φ33 mm) Avec l'objectif 35 mm: 22,6 mm*22,6 mm*50,9 mm (diamètre extérieur de l'objectif Φ43,2 mm) |
| Poids (y compris la lentille) | 85.5±4.5g (avec lentille de 5 mm) 70.5±3.6g (avec lentille de 10 mm) 35.7±2g (avec lentille de 12 mm) 40.7±2.1g (avec lentille de 17 mm) 71.0±3.6g (avec lentille de 25 mm) 110±5,5g (avec l'objectif 35 mm) |
| Adaptabilité à l'environnement | |
| Température de fonctionnement | -40°C à +70°C |
| Température de stockage | -45°C à +85°C |
| Humidité | 5% à 95%, non condensant |
| Vibration | 5.35 grammes, Vibration aléatoire, 3 axes |
| Les effets | Une demi-onde sinusoïdale, 40 g/11 ms, direction d'impact sur l'axe X, 3 fois |
| Certification | Réglementation relative à la protection des consommateurs |
| Lentilles optiques | Pour les appareils de surveillance de l'état de l'air: |
Applications industrielles
Le module d'imagerie thermique iTL1208 est appliqué dans divers domaines, notamment la lutte contre les incendies dans les forêts, la maintenance de l'électricité, l'inspection photovoltaïque, la surveillance de la sécurité, les appareils portables, les appareils portables,et plus encore.
Profil de l'entreprise
En tant que fabricant et fournisseur mondial de détecteurs infrarouges, SensorMicro possède de nombreuses années d'expérience dans les solutions d'imagerie thermique infrarouge.Guidé par la philosophie de base de "SensorMicro, Sense More" et guidés par les besoins des utilisateurs, nous nous engageons à libérer tout le potentiel de la technologie infrarouge, offrant des produits de haute performance et des services professionnels aux clients du monde entier.
Questions fréquemment posées
1. Résolution du détecteur infrarouge
Une résolution plus élevée signifie plus de points d'observation et de mesure de la température,permettant l'observation et la mesure de cibles plus petites à plus longue distanceLes résolutions d'imagerie thermique infrarouge typiques vont de 256x192, 384x288, 640x512, 800x600, 1024x768, à 1280x1024.
2. champ de vision (FOV)
Le champ de vision (FOV) désigne le champ de vision bidimensionnel de l'espace objet observé par le système optique d'un appareil thermique infrarouge.en supposant que la taille du réseau de détecteurs soit A*B, la taille des pixels est d et la distance focale de l'objectif est f, alors l'angle horizontal de la vue horizontale θ=2*acrtan (A*d/2f).le champ de vision change uniquement avec la distance focale du système optique: une distance focale plus longue entraîne un champ de vision plus étroit, tandis qu'une distance focale plus courte offre un champ de vision plus large.
