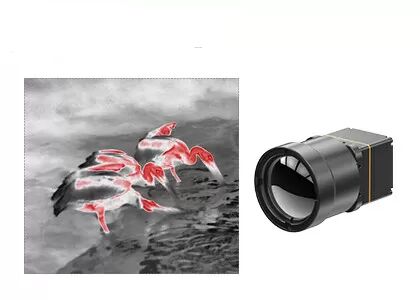

noyau de caméra de 640x512 12μM Infrared Detectors LWIR pour l'inspection médicale
Contactez-moi pour des aperçus gratuits et des bons.
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
Si vous avez n'importe quel souci, nous fournissons l'aide en ligne de 24 heures.
xRésolution | 640x512 | Puissance | 0.8W |
---|---|---|---|
Domaine spectral | 8~14μm | Lancement de pixel | 12μm |
NETD | <40mK | Débit d'images | 25Hz/30Hz |
Surligner | 12uM noyau de caméra des détecteurs LWIR,Noyau médical de caméra de l'inspection LWIR,module thermique de détecteurs de 640x512 IR |
Module de formation d'images thermiques de LWIR avec l'extérieur de 640x512 12μM Infrared Detectors For
Le module TWIN612 thermique est un produit de nouveau venu développé par la technologie des sondes globale. Il intègre le détecteur infrarouge non refroidi de paquet en céramique de 640×512/12µm. Avec NETD<40mk typique, le module TWIN612 thermique a pu présenter une image plus claire, plus pointue et plus détaillée.
Avec la gamme de mesure de la température de -20℃~150℃/0~550℃, l'exactitude de ±2℃ ou de ±2% et le débit d'images jusqu'à 30Hz, le module thermique garantit l'image thermique douce et la mesure précise de la température.
Le module TWIN612 thermique a les avantages du design compact, de la structure légère et de la puissance aussi bas que 0.8w. Avec des algorithmes d'image et la fonction augmentés de mesure de la température, le module TWIN612 thermique présente des images plus stables et la température précise.
Le procédé d'empaquetage en céramique est semblable à l'emballage en métal, qui est une technologie du conditionnement infrarouge mûre de détecteur. Comparé à l'emballage en métal, le volume et le poids du détecteur emballé seront considérablement réduits. Ainsi, le module TWIN612 thermique pourrait être appliqué aux industries qui ont des conditions strictes sur la puissance de taille, de poids et.
- Mini Size : 25.4mm×25.4mm×35mm
- Poids léger : 25g
- NETD typique<40mk>
- pointu, formation d'images thermiques claire
- Puissance typique aussi bas que 0.8W
Modèle | TWIN612/R |
Représentation de détecteur d'IR | |
Résolution | 640×512 |
Taille de pixel | 12μm |
Domaine spectral | 8~14μm |
NETD typique | <40mK |
À traitement d'images | |
Débit d'images | 25Hz/30Hz |
Temps de démarrage | 6s |
Vidéo analogue | PAL/NTSC |
Vidéo de Digital | YUV/BT.656/LVDS/USB2.0 |
Affichage d'image | 11 au total (chaud blanc/lave/Ironbow/Aqua/fer/médical chaud/arctique/arc-en-ciel 1/arc-en-ciel 2/d'un rouge ardent/chauds noirs) |
Algorithme d'image | NUC/3D/2D/DRC/EE |
Caractéristiques électriques | |
Interface externe standard | 50pin_HOURS |
Interface de communication | RS232/USB2.0 |
Tension d'alimentation | 4~5.5V |
Puissance typique | 0.8W |
Mesure de la température | |
Chaîne de température de fonctionnement | -10℃~50℃ |
Chaîne de mesure de la température | -20℃~150℃, 0℃~550℃ |
Exactitude de mesure de la température | Plus grand de ±2℃ ou de ±2% |
SDK | Windows/Linux ; Réalisez l'analyse et la conversion de flux vidéo du gris en température |
Caractéristiques physiques | |
Dimension (millimètres) | 25.4×25.4×35 (sans lentille) |
Poids | 25g (sans lentille) |
Adaptabilité environnementale | |
Température de fonctionnement | -40℃~+70℃ |
Température de stockage | -45℃~+85℃ |
Humidité | 5%~95%, sans condensation |
Vibration | 5.35grms, axe 3 |
Choc | Demi onde sinusoïdale, 40g/11ms, 3 axe, direction 6 |
Optique | |
Lentille facultative | Athermal fixe : 13mm |
Le module de formation d'images thermiques de TWIN612/R est appliqué au champ de la thermographie, du contrôle de la sécurité, des charges utiles d'UAV, des robots, du matériel intelligent, de l'ADAS, de la lutte contre l'incendie et de la délivrance
1. Application large du module infrarouge de formation d'images thermiques
Les modules thermiques infrarouges sont très utilisés dans la mesure industrielle de la température, l'inspection médicale, la construction et d'autres domaines.
Dans le domaine industriel, des modules de formation d'images thermiques peuvent être utilisés pour la détection de défaut et le contrôle de température du matériel mécanique, qui peut améliorer l'efficacité de production et réduire des coûts de production.
Dans le domaine médical, des modules infrarouges de caméra peuvent être utilisés pour diagnostiquer le cancer du sein, la température de surface de corps de mesure, etc., qui peuvent améliorer le niveau médical et fournir des informations plus diagnostiques pour les travailleurs médicaux.
Dans le domaine de la construction, des modules infrarouges de formation d'images thermiques peuvent être utilisés pour détecter la déperdition d'énergie dans les bâtiments, améliorant l'efficacité d'utilisation d'énergie, et réduisant la consommation d'énergie.
Et plus de scénarios d'applications sont très utilisés, comme le contrôle de la sécurité, les charges utiles d'UAV, les visions nocturnes personnels, la thermographie etc.
