Module thermique infrarouge de LWIR 640x512 25Hz/30Hz pour des charges utiles d'UAV
Contactez-moi pour des aperçus gratuits et des bons.
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
Si vous avez n'importe quel souci, nous fournissons l'aide en ligne de 24 heures.
xRésolution | 640x512 | Puissance | 0.8W |
---|---|---|---|
Domaine spectral | 8~14μm | Lancement de pixel | 12μm |
NETD | <40mK | Débit d'images | 25Hz/30Hz |
Surligner | Module thermique infrarouge de LWIR,module 640x512 thermique infrarouge,Module thermique des charges utiles LWIR d'UAV |

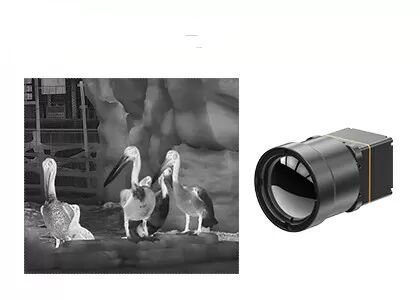

Module non refroidi de formation d'images thermiques de LWIR 640x512 12μm avec la lentille de 25mm pour l'extérieur
Le module TWIN612 thermique est un produit de nouveau venu développé par la technologie des sondes globale. Il intègre le détecteur infrarouge non refroidi de paquet en céramique de 640×512/12µm. Avec NETD<40mk typique, le module TWIN612 thermique a pu présenter une image plus claire, plus pointue et plus détaillée.
Avec la gamme de mesure de la température de -20℃~150℃/0~550℃, l'exactitude de ±2℃ ou de ±2% et le débit d'images jusqu'à 30Hz, le module thermique garantit l'image thermique douce et la mesure précise de la température.
Le module TWIN612 thermique a les avantages du design compact, de la structure légère et de la puissance aussi bas que 0.8w. Avec des algorithmes d'image et la fonction augmentés de mesure de la température, le module TWIN612 thermique présente des images plus stables et la température précise.
Le procédé d'empaquetage en céramique est semblable à l'emballage en métal, qui est une technologie du conditionnement infrarouge mûre de détecteur. Comparé à l'emballage en métal, le volume et le poids du détecteur emballé seront considérablement réduits. Ainsi, le module TWIN612 thermique pourrait être appliqué aux industries qui ont des conditions strictes sur la puissance de taille, de poids et.
- Mini Size : 25.4mm×25.4mm×35mm
- Poids léger : 25g
- NETD typique<40mk>
- pointu, formation d'images thermiques claire
- Puissance typique aussi bas que 0.8W
Modèle | TWIN612/R |
Représentation de détecteur d'IR | |
Résolution | 640×512 |
Taille de pixel | 12μm |
Domaine spectral | 8~14μm |
NETD typique | <40mK |
À traitement d'images | |
Débit d'images | 25Hz/30Hz |
Temps de démarrage | 6s |
Vidéo analogue | PAL/NTSC |
Vidéo de Digital | YUV/BT.656/LVDS/USB2.0 |
Affichage d'image | 11 au total (chaud blanc/lave/Ironbow/Aqua/fer/médical chaud/arctique/arc-en-ciel 1/arc-en-ciel 2/d'un rouge ardent/chauds noirs) |
Algorithme d'image | NUC/3D/2D/DRC/EE |
Caractéristiques électriques | |
Interface externe standard | 50pin_HOURS |
Interface de communication | RS232/USB2.0 |
Tension d'alimentation | 4~5.5V |
Puissance typique | 0.8W |
Mesure de la température | |
Chaîne de température de fonctionnement | -10℃~50℃ |
Chaîne de mesure de la température | -20℃~150℃, 0℃~550℃ |
Exactitude de mesure de la température | Plus grand de ±2℃ ou de ±2% |
SDK | Windows/Linux ; Réalisez l'analyse et la conversion de flux vidéo du gris en température |
Caractéristiques physiques | |
Dimension (millimètres) | 25.4×25.4×35 (sans lentille) |
Poids | 25g (sans lentille) |
Adaptabilité environnementale | |
Température de fonctionnement | -40℃~+70℃ |
Température de stockage | -45℃~+85℃ |
Humidité | 5%~95%, sans condensation |
Vibration | 5.35grms, axe 3 |
Choc | Demi onde sinusoïdale, 40g/11ms, 3 axe, direction 6 |
Optique | |
Lentille facultative | Athermal fixe : 13mm |
Le module de formation d'images thermiques de TWIN612/R est appliqué au champ de la thermographie, du contrôle de la sécurité, des charges utiles d'UAV, des robots, du matériel intelligent, de l'ADAS, de la lutte contre l'incendie et de la délivrance
1. Avantages du détecteur infrarouge de T2SLCooled
Le type super-réseau d'II est principalement employé dans la fabrication des rangées infrarouges performantes de représentation de plan focal. Basé sur le type matériaux de super-réseau d'II, les produits infrarouges refroidis de détecteur de plan focal ont beaucoup d'avantages, qui ont de larges perspectives commerciales dans divers champs.
- Rendement quantique élevé, débit d'images élevé, sensibilité élevée,
- Pénétration forte, anti-parasitage fort
- Travail tous temps
- Une bande plus large de réponse et une température de fonctionnement plus élevée
- Petite efficacité courant et élevée d'obscurité de détection de longue vague/de double couleur
- Taux élevé de détection, une meilleure uniformité, plus appropriée aux dispositifs de rangée de vaste zone
