Module d'imagerie thermique LWIR multifonctionnel avec une résolution de 384 x 288 et un pas de pixel de 17 μm pour des performances NETD supérieures ≤ 30 mK

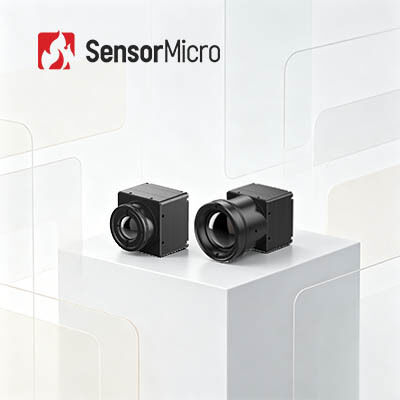

  • Multifunctional LWIR Thermal Imaging Module with 384x288 Resolution and 17μm Pixel Pitch for Superior NETD ≤30mK Performance
Lieu d'origine Chine
Nom de marque SensorMicro
Certification ISO9001:2015; RoHS; Reach
Numéro de modèle COIN417G3
Quantité de commande min 1 MORCEAU
Prix Négociable
Conditions de paiement T/T
Détails sur le produit
Pas de pixels 17μm Résolution 384x288
Consommation d'énergie 0.65W Gamme spectrale 8~14μm
NETD ≤30mK Fréquence d'images 25/30/50 Hz
Mettre en évidence

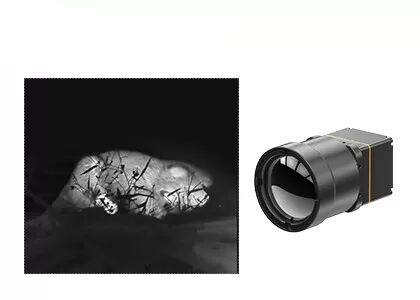

Module thermique infrarouge longue longueur d'onde multifonctionnel

,

Module thermique à détecteurs infrarouges 12um

,

Module d'imagerie thermique LWIR 640x512
Laisser un message
Description de produit
Module d'imagerie thermique LWIR multifonctionnel avec détecteur IR 384x288 17μm
Vue d'ensemble du produit

COIN417G3 est un noyau de caméra infrarouge à niveau de wafer de 384 × 288/17 μm rentable avec NETD≤30mK. Il prend en charge la sortie multi-interface USB2.0/DVP/LVDS/BT.656 et la correspondance de l'objectif personnalisable.Conçus pour une intégration intégrée à faible consommation, il sert les systèmes de vision industrielle, de sécurité, de lutte contre les incendies et de vision ADAS avec un développement secondaire facile.

Doté d'algorithmes exclusifs de traitement d'images, le noyau de la caméra infrarouge COIN417G3 produit des contours thermiques plus nets avec un bruit plus faible sous des différences de température subtiles.Avec une compatibilité complète de l'interface et une capacité d'expansion flexible de l'objectif, il peut être utilisé dans de nombreux domaines.

Principales caractéristiques
  • Fonctionnalité complète, conception rentable
    • Développé à l'aide d'un détecteur d'emballages à haute performance
    • Intégré avec des algorithmes de traitement d'image avancés pour améliorer la qualité de l'image
  • Des performances exceptionnelles, une image supérieure
    • Haute sensibilité avec une NETD typique ≤ 30mK
    • Les algorithmes d'imagerie de nouvelle génération fournissent des images thermiques plus claires et plus nettes
  • Extension souple, intégration rapide
    • Plusieurs options de lentilles optiques sont disponibles pour répondre à divers scénarios d'application
    • Prend en charge les interfaces de sortie d'image USB2.0/DVP/LVDS/BT.656
    • Produit des données d'image RAW/YUV avec commande de port série
Spécifications du produit
Modèle Le montant de l'aide est fixé à la valeur de l'aide accordée.
Indicateurs des détecteurs IR
Matériau sensible Vox
Résolution 384 × 288
Taille des pixels 17 μm
Réponse spectrale 8 μm à 14 μm
NETD typique ≤ 30mK/F1.0/25°C
Traitement des images
Taux de cadrage numérique 25/30/50 Hz
Temps de démarrage 6s
Vidéo analogique PAL/NTSC
Vidéo numérique Les produits doivent être présentés dans un emballage de qualité supérieure
Algoritme d'image Correction de la non-uniformité (NUC)
Réduction du bruit 3D (3DNR)
Suppression du bruit 2D (DNS)
Compression à portée dynamique (DRC)
Amélioration des bords (EE)
Affichage de l'image 10 Types (blanc chaud/lava/rouge de fer/fer chaud/médical/arctique/arc-en-ciel 1/arc-en-ciel 2/noir chaud)
Logiciel pour PC
Logiciel ICC Module de commande et affichage vidéo
Électricité
Interface externe standard 50Pin: DF40C-50DP-0.4V ((51), (HRS, mâle)
Tableau d'extension Pour les appareils électroménagers, la valeur de l'indicateur de fréquence est déterminée en fonction de l'indicateur de fréquence de l'appareil.
Interface de communication TTL-232/USB2.0
Interface vidéo numérique Le système d'alarme doit être équipé d'un système d'alarme à haute fréquence.
Voltage d'alimentation 4.5 à 5,5 V
Consommation d'énergie typique 0.65W
Les appareils électroménagers
Taille du noyau nu ((mm) 25.4 mm × 25,4 mm × 16,5 mm
Poids du noyau nu (g) 160,6 ± 1
Adaptabilité à l'environnement
Température de fonctionnement -40°C à +70°C
Température de stockage -45°C à +85°C
Humidité 5% à 95%, sans condensation
Vibration Vibration aléatoire, 5,35 grammes, 3 axes
Les effets Une demi-onde sinusoïdale, 40 g/11 ms, direction d'impact sur l'axe X, 3 fois
Certification Réglementation relative à la protection des consommateurs
Lentilles optiques
Lentilles optiques Pour les appareils de surveillance de l'état de l'air, le système de surveillance de l'air doit être équipé d'un système de surveillance de l'air.
Niveau de protection IP67 ((Objectif avant)
Applications industrielles

Le module d'imagerie thermique COIN417G3 est appliqué dans les domaines de la vision industrielle, de la surveillance de la sécurité, de la lutte contre les incendies et du sauvetage, de l'extérieur, de la vision par machine, de l'ADAS, etc.

Nos avantages
  • Documentation complète:Des manuels de produits, des guides d'installation et des références de sélection.
  • Assistance au développement et aux essais:Tests intégrés d'échantillons, évaluation des performances et vérification des paramètres facilité.
  • Boîte à outils de développement avancée:SDK, API, algorithmes et outils de débogage pour une intégration approfondie.
  • Assistance technique à distance:Assistance 24 heures sur 24, 7 jours sur 7, réponse rapide et résolution rapide des problèmes critiques.
  • La garantie:Des pièces d'origine et une adhésion stricte au processus pour restaurer une performance optimale.
Questions fréquemment posées
Avantages de l'imagerie optique au gaz
  • Réduction du temps et efficacité:Prise en charge de la détection à grande échelle en temps réel, localisation rapide des fuites, pas besoin d'interrompre la production
  • Détection à longue portée:éloigné des zones dangereuses et complexes, essai non destructeur sans contact, sans source de rayonnement supplémentaire
  • Facile à analyser:l'imagerie intuitive, le stockage instantané, l'analyse pratique
  • Inspection multifonctionnelle:une variété de gaz peut être détectée, avec une excellente fonction de mesure à distance de la température
