Caméra non refroidie de petite taille 256x192 12μM de module de formation d'images thermiques d'OEM LWIR
Contactez-moi pour des aperçus gratuits et des bons.
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
Si vous avez n'importe quel souci, nous fournissons l'aide en ligne de 24 heures.
xRésolution | 256x192 | Lancement de pixel | 12μm |
---|---|---|---|
Domaine spectral | 8~14μm | Température ambiante | -20℃~+120℃ (personnalisable) |
NETD | ≤45mK | Taille | 15x13x6.83mm |
Surligner | Module de caméra de formation d'images thermiques de LWIR,Module de caméra de formation d'images thermiques d'OEM,Noyau non refroidi 12uM de formation d'images thermiques |

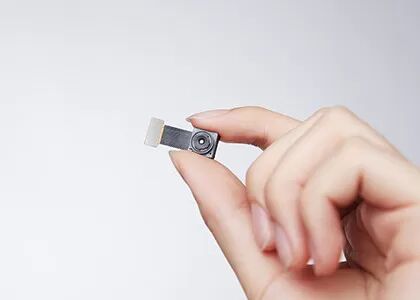

Noyau non refroidi léger de formation d'images thermiques de LWIR avec 256x192 la résolution, taille de pixel de 12μm
Le module non refroidi de représentation de TIMO256 IR, également connu sous le nom de module thermique non refroidi, est un de la famille infrarouge de module de caméra de TIMO développée par la technologie des sondes globale (GST). Il inclut un détecteur infrarouge de niveau du paquet de gaufrette particulièrement de petite taille de 256x192/12μm (WLP) qui couvre la longue longueur d'onde de 8 à 14 microns.
Grâce à la technologie de WLP, le module thermique de caméra de TIMO256 IR réalise la structure micro superbe, moment coûté très réduit de dépense offre une plus grande sensibilité et une qualité supérieure d'image à un prix abordable, permettant au client de choisir le type le plus approprié selon leurs propres conditions.
En raison de sa structure entièrement optimisée, noyau thermique de la caméra TIMO256 est populaire et très utilisé dans les applications infrarouges de formation d'images thermiques telles que la thermographie, la prévention épidémique, le matériel intelligent, l'AIoT etc.
- Détecteur : Microbolometer non refroidi de WLP
- Résolution : μm 256x192/12
- Taille miniature : 15x13x6.83mm
- NETD : ≤45mK
Modèle | TIMO-256 |
Représentation de détecteur d'IR | |
Résolution | 256x192 |
Lancement de pixel | 12μm |
Domaine spectral | 8~14μm |
NETD | ≤45mK |
Type de lentille | WLO |
Mode de foyer | Bourdonnement fixe |
HFOV | 53°±1° |
Profondeur de champ | 10cm à l'infini |
Débit d'images | 1~30Hz (personnalisable) |
Mesure de la température | |
Température ambiante | -20°C | +120°C (personnalisable) |
Exactitude de la température | Personnalisable (répondez aux exigences du corps ou de la thermographie industrielle) |
Connectez/contrôle | |
AVDD | 3.6V±0.05V |
VSK/VDET | 5.0±0.05V |
DVDD | 1.8V±0.05V |
Interface | Interface de Digital |
Puissance | 70mW |
Caractéristiques physiques | |
Dimension (millimètres) | 15x13x6.83 (les caractéristiques régneront) |
La température d'opération | -20°C | +60°C |
Température de stockage | -40°C | +85°C |
Le noyau thermique de la caméra TIMO256 est très utilisé dans beaucoup de secteurs, tels que la thermographie, le matériel intelligent, le bâtiment futé, le Smart Home, l'AIoT etc.
1. Image thermique contre l'image visuelle
La lumière visible est une onde électromagnétique qui peut être vue par des humains. Sa gamme de longueurs d'onde tombe généralement entre 360-400 nm~760-830nm. Ce spectre électromagnétique s'appelle également le spectre évident, et sa plage de fréquence est 830-750THz~395-360THz.
L'infrarouge est une onde électromagnétique avec une longueur d'onde entre la micro-onde et la lumière visible. Sa longueur d'onde est entre 760 nanomètres (nanomètre) et 1 millimètre (millimètre). C'est une lumière invisible avec une plus longue lumière que rouge de longueur d'onde. Les fréquences sont approximativement de l'ordre de 430 THz à 300 gigahertz.
2. Détecteur d'image thermique et d'image visuelle
Pour les détecteurs de noyau du dispositif imageur, les dispositifs légers évidents emploient le détecteur de CCD et de CMOS, alors que la formation d'images thermiques emploie le détecteur refroidi et non refroidi. La principale différence est que la lumière visible CCD/CMOS peut percevoir des ondes lumineuses dans la bande claire évidente, et les détecteurs de formation d'images thermiques peuvent sentir des ondes lumineuses de rayonnement thermique dans la bande infrarouge. Des détecteurs infrarouges de formation d'images thermiques sont divisés en beaucoup de types selon différents processus de fabrication et matériaux d'emballage. Le sentiment plus macroscopique est que les détecteurs infrarouges de formation d'images thermiques sont plus chers que CCDs léger évident.
