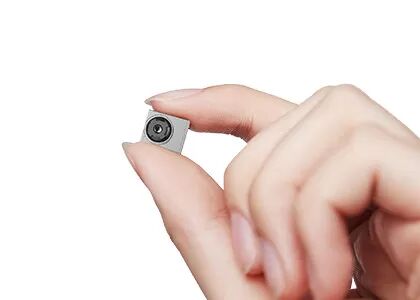

Noyau non refroidi de petite taille 256x192 12μm de formation d'images thermiques d'OEM LWIR

Lieu d'origine Province de Wuhan, Hubei, Chine
Nom de marque GST
Certification ISO9001:2015; RoHS; Reach
Numéro de modèle TIMO256
Quantité de commande min 1 morceau
Prix Negotiable
Conditions de paiement L/C, T/T

Contactez-moi pour des aperçus gratuits et des bons.

Whatsapp:0086 18588475571

Wechat: 0086 18588475571

Skype: sales10@aixton.com

Si vous avez n'importe quel souci, nous fournissons l'aide en ligne de 24 heures.

x
Détails sur le produit
Résolution 256x192 Lancement de pixel 12μm
Domaine spectral 8~14μm Température ambiante -20℃~+120℃ (personnalisable)
NETD ≤45mK Taille 15x13x6.83mm
Surligner

Noyau 256x192 de formation d'images thermiques

,

Petit noyau 12uM de formation d'images thermiques

,

Module thermique infrarouge de caméra d'OEM

Laisser un message
Description de produit
Noyau thermique de la caméra TIMO256




Noyau non refroidi léger de formation d'images thermiques de LWIR avec 256x192 la résolution, taille de pixel de 12μm



Description de produit



Le module non refroidi de représentation de TIMO256 IR, également connu sous le nom de module thermique non refroidi, est un de la famille infrarouge de module de caméra de TIMO développée par la technologie des sondes globale (GST). Il inclut un détecteur infrarouge de niveau du paquet de gaufrette particulièrement de petite taille de 256x192/12μm (WLP) qui couvre la longue longueur d'onde de 8 à 14 microns.



Grâce à la technologie de WLP, le module thermique de caméra de TIMO256 IR réalise la structure micro superbe, moment coûté très réduit de dépense offre une plus grande sensibilité et une qualité supérieure d'image à un prix abordable, permettant au client de choisir le type le plus approprié selon leurs propres conditions.



En raison de sa structure entièrement optimisée, noyau thermique de la caméra TIMO256 est populaire et très utilisé dans les applications infrarouges de formation d'images thermiques telles que la thermographie, la prévention épidémique, le matériel intelligent, l'AIoT etc.



Caractéristiques principales



- Détecteur : Microbolometer non refroidi de WLP
- Résolution : μm 256x192/12
- Taille miniature : 15x13x6.83mm
- NETD : ≤45mK



Spécifications produit



Modèle TIMO-256
Représentation de détecteur d'IR
Résolution 256x192
Lancement de pixel 12μm
Domaine spectral 8~14μm
NETD ≤45mK
Type de lentille WLO
Mode de foyer Bourdonnement fixe
HFOV 53°±1°
Profondeur de champ 10cm à l'infini
Débit d'images 1~30Hz (personnalisable)
Mesure de la température
Température ambiante -20°C | +120°C (personnalisable)
Exactitude de la température Personnalisable (répondez aux exigences du corps ou de la thermographie industrielle)
Connectez/contrôle
AVDD 3.6V±0.05V
VSK/VDET 5.0±0.05V
DVDD 1.8V±0.05V
Interface Interface de Digital
Puissance 70mW
Caractéristiques physiques
Dimension (millimètres) 15x13x6.83 (les caractéristiques régneront)
La température d'opération -20°C | +60°C
Température de stockage -40°C | +85°C



Applications industrielles



Le noyau thermique de la caméra TIMO256 est très utilisé dans beaucoup de secteurs, tels que la thermographie, le matériel intelligent, le bâtiment futé, le Smart Home, l'AIoT etc.



Noyau non refroidi de petite taille 256x192 12μm de formation d'images thermiques d'OEM LWIR 0



Nos produits d'IR



Noyau non refroidi de petite taille 256x192 12μm de formation d'images thermiques d'OEM LWIR 1



FAQ



1. Différence entre l'image thermique et l'image visuelle au sujet de la lentille

La principale différence de la lentille est que la lentille de formation d'images thermiques doit être faite de matériaux spéciaux. La raison principale est que le rayonnement thermique infrarouge ne peut pas passer par le verre (silicium), ainsi les lentilles spéciales ont fait du germanium spécial, chrome et d'autres matériaux en métal sont employés. Ceci cause également le prix de la lentille de formation d'images thermiques être un peu plus haut que celui de la lentille optique, qui augmente également le prix du dispositif entier.



2. Différence entre l'image thermique et l'image visuelle au sujet du principe de représentation

Leurs principes de représentation sont fondamentalement identiques. Ondes lumineuses d'image de dispositifs imageurs dans une certaine gamme de longueurs d'onde. En nature, la gamme de longueurs d'onde de la lumière visible est de 0.39μm à 0.78μm, alors que la gamme de longueurs d'onde du rayonnement thermique infrarouge est de 0.75μm à 1000μm. Tant que la température de cible est plus haute que le ℃ -273 de zéro absolu, il y aura le rayonnement infrarouge.
