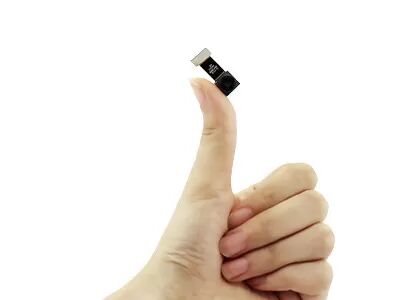

Module thermique infrarouge 120x90 8~14μm de caméra d'interface de DVP

Noyau de caméra d'imagerie thermique miniature VOx FPA 120x90 / 17μm intégré dans les caméras infrarouges

Le module infrarouge miniature TIMO120 intègre une optique au niveau de la plaquette, un détecteur 120x90 / 17μm en boîtier de plaquette (WLP) et un circuit de traitement d'image de base pour obtenir rapidement des images thermiques de la zone cible et de la répartition de la chaleur.

Le cœur d'imagerie thermique TIMO120 est orienté pour des applications d'imagerie infrarouge optimisées en termes de taille, de poids, de puissance et de coût (SWaP-C). Sa structure super miniature et sa très faible consommation d'énergie permettent de l'intégrer facilement dans divers appareils intelligents, des caméras thermiques ou des terminaux mobiles avec des exigences strictes en matière de coût, de taille et de poids.

- Module infrarouge WLP minimum, dimensions de 8,5x8,5x9,16 mm
- Interface DVP, compatible avec diverses plateformes embarquées
- Équivalent module caméra visible, intégration directe
- Kit de développement SDK complet
- Conception à faible consommation d'énergie pour prolonger la durée de fonctionnement
- Faible coût pour de nombreux types d'applications intelligentes

Le cœur de caméra thermique infrarouge TIMO120 est largement utilisé dans de nombreux domaines, tels que la thermographie, le matériel intelligent, le bâtiment intelligent, la maison intelligente, l'IAoT, etc.

Une large gamme de formats de produits, y compris les détecteurs infrarouges, les cœurs de caméra et les modules pour répondre à diverses exigences d'intégration.

Grande variété de produits

Plusieurs résolutions de matrices, tailles de pixels, bandes spectrales et combinaisons d'options d'objectifs offrent une plus grande flexibilité pour diverses applications.

Performances exceptionnelles

Imagerie claire, taille compacte, faible consommation d'énergie, haute sensibilité et grande fiabilité—conçu pour fonctionner dans un large éventail de défis environnementaux.

Intégration facile

Plusieurs options d'interface facilitent l'intégration et permettent un développement rapide dans de nombreux domaines d'application.

1. Différence entre l'image thermique et l'image visuelle concernant l'objectif

La principale différence de l'objectif est que l'objectif d'imagerie thermique doit être fabriqué à partir de matériaux spéciaux. La raison principale est que le rayonnement thermique infrarouge ne peut pas traverser le verre (silicium), de sorte que des objectifs spéciaux en germanium, chrome et autres matériaux métalliques sont utilisés. Cela entraîne également un prix de l'objectif d'imagerie thermique un peu plus élevé que celui de l'objectif optique, ce qui augmente également le prix de l'ensemble de l'appareil.

2. Différence entre l'image thermique et l'image visuelle concernant le principe d'imagerie

Leurs principes d'imagerie sont fondamentalement les mêmes. Les dispositifs d'imagerie imagent les ondes lumineuses dans une certaine plage de longueurs d'onde. Dans la nature, la plage de longueurs d'onde de la lumière visible est de 0,39μm à 0,78μm, tandis que la plage de longueurs d'onde du rayonnement thermique infrarouge est de 0,75μm à 1000μm. Tant que la température de la cible est supérieure au zéro absolu -273 ℃, il y aura un rayonnement infrarouge.
