Module thermique de haute résolution LWIR non refroidi 1280x1024/12μm de caméra de Vox

Lieu d'origine Province de Wuhan, Hubei, Chine
Nom de marque GST
Certification ISO9001:2015; RoHS; Reach
Numéro de modèle PLUG1212R
Quantité de commande min 1 morceau
Prix Negotiable
Conditions de paiement L/C, T/T

Contactez-moi pour des aperçus gratuits et des bons.

Whatsapp:0086 18588475571

Wechat: 0086 18588475571

Skype: sales10@aixton.com

Si vous avez n'importe quel souci, nous fournissons l'aide en ligne de 24 heures.

x
Détails sur le produit
Résolution 1280x1024/12μm NETD <50mK
Domaine spectral 8~14μm Taille 20x20x10.4mm
Surligner

Module thermique 12um de caméra de Vox

,

Module thermique 1280x1024 de caméra de LWIR

,

Module de caméra de Vox LWIR

Laisser un message
Description de produit
Module infrarouge de la caméra PLUG1212



Module non refroidi de caméra de courant ascendant de Vox LWIR 1280x1024/12μm pour la mesure industrielle de la température



Description de produit



PLUG1212R est un du module infrarouge non refroidi de caméra de série de PLUG-R développé par la technologie des sondes globale (GST). Il adopte le détecteur infrarouge non refroidi de microbolometer de Vox de rangée préféré par marché de plan focal, circuit professionnel de traitement des signaux et la plate-forme à traitement d'images, transforme complètement le rayonnement infrarouge de cible en données de la température. Sa mesure de la température est disponible et la température ambiante peut être faire rage personnalisable du ℃ -20℃~150 pour la mesure industrielle de la température.



Avec la grande résolution de la rangée 1280x1024, le module thermique non refroidi de PLUG1212R a pu présenter plus de détails d'image et soutient un plus grand champ visuel. Le foyer plus court de résolution spatiale réduite d'offre de taille de pixel de 12µm meilleure et de lentille optique de match de réaliser la même mission de gamme.



Caractéristiques principales



- Lancement de pixel : 12μm

- Résolution : 1280x1024

- Les spectres s'étendent : 8μm -14μm

- Sensibilité élevée : NETD<30mk>

- Température ambiante : -20℃~150℃, 100℃~550℃

- Exactitude de la température : ±2℃ ou ±2%

- Fiabilité élevée et adaptabilité environnementale forte.



Spécifications produit



Modèle PLUG1212R
Représentation de détecteur d'IR
Résolution 1280x1024
Lancement de pixel 12μm
Domaine spectral 8~14μm
NETD <30mk>
À traitement d'images
Débit d'images 25Hz
Temps de démarrage <25s>
Vidéo analogue /
Vidéo de Digital HDMI/RAW/YUV/BT1120
Composant d'extension USB/Camerlink
Obscurcissement du mode Linéaire/histogramme/mélangé
Bourdonnement de Digital 1~8X bourdonnement continuel, taille d'étape 1/8
Affichage d'image Couleur chaude/pseudo chaude/blanche noire
Direction d'image Horizontalement/verticalement/diagonalement secousse
Algorithme d'image NUC/AGC/IDE
Spécifications électriques
Interface externe standard interface 50pin_HOURS
Mode de communication RS232-TTL, 115200bps
Tension d'alimentation 5±0.5V
Mesure de la température
Chaîne de température de fonctionnement -10°C~50°C
Température ambiante -20°C~150°C, 100°C~550°C
Exactitude de la température ±2°C ou ±2% (prenez la valeur maximale)
SDK ARM/Windows/Linux SDK, thermographie pleine page
Caractéristiques physiques
Dimension (millimètres) 56x56x40.2
Poids ≤200g
Adaptation environnementale
La température d'opération -40°C | +70°C
Température de stockage -45°C | +85°C
Humidité 5%~95%, sans condensation
Vibration Vibration aléatoire 5.35grms, axe 3
Choc vague de Moitié-sinus, 40g/11ms, 3 direction de l'axe 6
Optique
Lentille facultative Foyer fixe athermal : 19mm/25mm



Applications industrielles



Le module infrarouge de représentation de PLU1212R est très utilisé dans l'électricité de puissance, la vision par ordinateur, l'inspection de bâtiment, etc. pétrochimique métallurgique.

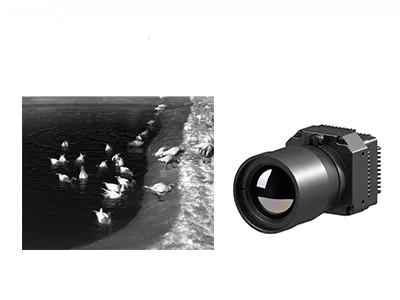

Module thermique de haute résolution LWIR non refroidi 1280x1024/12μm de caméra de Vox 0

Nos détecteurs infrarouges de noyau

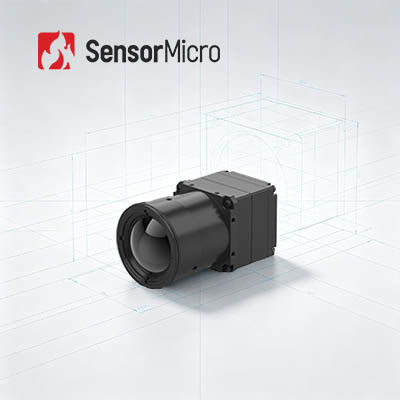

Module thermique de haute résolution LWIR non refroidi 1280x1024/12μm de caméra de Vox 1



FAQ



1. Au sujet du détecteur infrarouge d'emballage en céramique

Le procédé d'empaquetage en céramique est semblable à l'emballage en métal, qui est une technologie du conditionnement infrarouge mûre de détecteur. Comparé à l'emballage en métal, le volume et le poids du détecteur emballé seront considérablement réduits. Pour l'emballage en céramique, son circuit de lecture a la fonction autoréglable de température de fonctionnement et n'exige pas la stabilisation TECHNIQUE.



2. Emballage de niveau de gaufrette

l'emballage niveau de la gaufrette, également connu sous le nom d'emballage niveau de la gaufrette de taille, est allé bien à une part importante de technologie du conditionnement avancée dans l'industrie de semi-conducteur. L'emballage de niveau de gaufrette (WLP) est le processus d'accomplir l'emballage sous vide élevé directement sur la gaufrette entière de MEMS, alors traçant et coupant pour faire un détecteur infrarouge simple. Il exécute plus ou toutes les procédures d'emballage et d'essais directement sur la gaufrette de détecteur d'IR avant la coupe en dés.

C'est un paquet amélioré de taille de puce qui répond aux besoins de petite taille, de léger, de portatif, de tenu dans la main, le petit prix et l'efficacité élevée de production.
