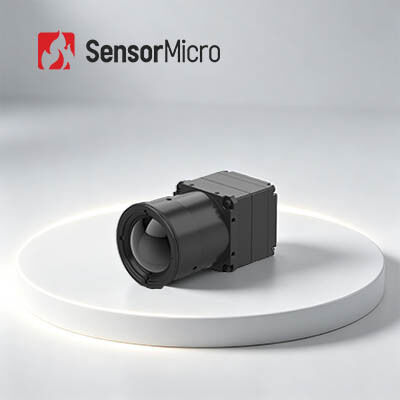

Module de caméra infrarouge 1280x1024/12μm pour la thermographie industrielle

  • 1280x1024/12μm Infrared Camera Module Core for Industrial Thermography
Lieu d'origine Chine
Nom de marque SensorMicro
Certification ISO9001:2015; RoHS; Reach
Numéro de modèle COIN1212R
Quantité de commande min 1 morceau
Prix Négociable
Conditions de paiement T/T
Détails sur le produit
Plage de température -20 ℃ ~ + 550 ℃ (personnalisable) Précision de la température ±2℃ ou ±2%
Résolution 1280x1024/12μm NETD ≤40mK/F1.0/25℃
Gamme spectrale 8 ~ 14 μm LW Fréquence d'images numérique 30Hz
Mettre en évidence

Noyau 640x512 de module de caméra

,

Noyau de module de caméra de thermographie

,

module thermique infrarouge de la caméra 17um
Laisser un message
Description de produit
Module de caméra infrarouge 1280x1024 12μm pour thermographie industrielle
Vue d'ensemble du produit

Le noyau de la caméra infrarouge COIN1212R est équipé d'un détecteur infrarouge non refroidi de 1280*1024/12μm, intégré à des circuits de traitement de signal avancés et à des algorithmes de mesure de la température.Il prend en charge les protocoles de communication en série largement adoptés et offre une variété d'interfaces de sortie vidéo ainsi qu'une gamme complète d'options de lentilles optiques.

Capable de détecter rapidement les différences de température et de fournir des images thermiques claires et des données de température précises,Il simplifie considérablement le développement secondaire des systèmes de mesure de la température.

Principales caractéristiques
Imagerie haute définition, détection précise
  • La détection haute définition de mégapixels permet de mesurer la température infrarouge sur des vues plus larges et des zones plus grandes
  • Lors de la surveillance de minuscules variations de température, plus de détails thermiques de la cible sont clairement révélés
Complète et efficace
  • Développé avec un détecteur infrarouge non refroidi de grand format de premier ordre
  • Intégré avec plusieurs algorithmes de traitement d'image avancés pour améliorer la qualité de l'image
  • Précision de mesure de la température jusqu'à ±3°C ou ±3%, prise en charge des plages de -20°C à 150°C et de 0 à 550°C, avec des extensions personnalisables
Configurations multiples, intégration rapide
  • Prend en charge divers modes de sortie d'image, y compris DVP et BT.1120
  • Sortie de données d'image RAW/YUV avec contrôle des ports série
Spécifications du produit
Modèle Le montant de la taxe est fixé au montant de la taxe.
Indicateurs des détecteurs IR Matériau sensible:Vox
Résolution:1280*1024
Taille des pixels:12 μm
Réponse spectrale:8 μm à 14 μm
NETD typique:≤ 40mK/F1.0/25°C
Traitement des images Taux de cadrage numérique:30 Hz
Temps de démarrage:6s
Vidéo analogique:/
Vidéo numérique:Le produit doit être présenté sous forme d'une couche d'étiquette.
Algoritme d'image:Correction de la non-uniformité (NUC), réduction du bruit 3D (3DNR), suppression du bruit 2D (DNS), compression de la plage dynamique (DRC), amélioration du bord (EE)
Affichage de l'image:10 Types (blanc chaud/lava/rouge de fer/fer chaud/médical/arctique/arc-en-ciel 1/arc-en-ciel 2/noir chaud)
Logiciel pour PC Le logiciel ICC:Module de commande et affichage vidéo
Électricité Interface externe standard:Le système de détection de l'urine doit être équipé d'un système de détection de l'urine.
Tableau d'extension:Une clé USB 3.0
Interface de communication:Le TTL-232
Interface vidéo numérique:Les États membres doivent veiller à ce que les informations fournies par les autorités compétentes soient transmises à l'autorité compétente.
Voltage d'alimentation:4.5 à 5,5 V
Consommation d'énergie typique:1.0W
Mesure de la température Température de fonctionnement:-10°C à +50°C
Plage de mesure de la température:-20°C~150°C, 0°C~550°C; Prise en charge de la personnalisation et de l'expansion
Précision de mesure de la température:Plus de ±2°C / ±2%
Mesure de température partielle:valeur maximale, minimale et moyenne de la puissance de support des zones de mesure de la température
Le SDK:Android/Windows/Linux; réaliser l'analyse du flux vidéo et la conversion du gris à la température
Les appareils électroménagers Taille du noyau nu ((mm):Les couleurs sont les suivantes: 14mm/19mm/25mm: 25,4mm* 25,4mm* 19,3mm; 35mm/50mm/100m: 35,4mm* 35,4mm* 17,8mm
Poids du noyau nu ((g):Le nombre d'étoiles est calculé en fonction de l'échantillon.
Adaptabilité à l'environnement Température de fonctionnement:-40°C à +70°C
Température de stockage:-45°C à +85°C
L'humidité:5% à 95%, sans condensation
Vibration:5.35 grammes, Vibration aléatoire, 3 axes
Les effets:L'onde de demi-sinus, 40 g/11 ms, direction de l'impact 3 axes, direction 6
Certification de l'appareilRéglementation relative à la protection des consommateurs
Lentilles optiques Lentille optique:Athermique de mise au point fixe: 14 mm/19 mm/24 mm
Niveau de protection:IP67 ((Objectif avant)
Applications industrielles

Le module d'imagerie thermique COIN1212R est largement utilisé dans l'inspection de l'énergie électrique, la vision automatique, la sécurité et la surveillance du système de climatisation des bâtiments, l'extérieur, la lutte contre les incendies et le sauvetage, l'application de la loi et le sauvetage, etc.

Avantages du produit
Portfolio de produits diversifié

Une large gamme de formats de produits, y compris des détecteurs infrarouges, des noyaux de caméra et des modules pour répondre à diverses exigences d'intégration.

Une grande variété de produits

Des résolutions multiples, des tailles de pixels, des bandes d'onde et des combinaisons d'options d'objectifs offrent une plus grande flexibilité pour diverses applications.

Performance exceptionnelle

Une image claire, une taille compacte, une faible consommation d'énergie, une sensibilité élevée et une grande fiabilité, conçues pour fonctionner dans un large éventail de conditions environnementales.

Facilité d'intégration

Les multiples options d'interface facilitent l'intégration et permettent un développement rapide dans plusieurs domaines d'application.

Questions fréquemment posées
Qu'est-ce que l'isotherme infrarouge?
La ligne reliant les points avec la même valeur de température sur le graphique des isothermes est appelée isotherme.qui sont divisés en les situations suivantes::
  • Si l'isotherme est rare, la différence de température entre les différents endroits est relativement faible; si l'isotherme est dense, cela signifie que la température à différents endroits est très différente.
  • Si l'isotherme est droit, cela signifie qu'il y a peu de facteurs affectant la distribution de température; si l'isotherme est courbe,Cela signifie qu'il y a beaucoup de facteurs qui affectent la distribution de la température.
  • La tendance est-ouest signifie que la température varie avec la latitude, et le facteur de latitude est le facteur principal; si l'isotherme est parallèle à la côte,ce qui signifie que la température varie avec la distance de la mer, et la distance de la mer est le facteur principal.
