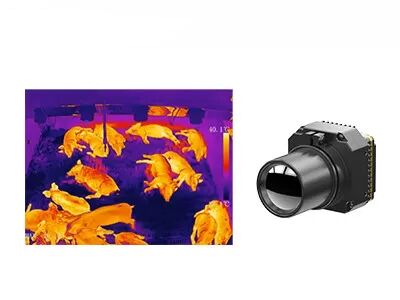

Noyau thermique infrarouge non refroidi de module de caméra 25Hz 30Hz pour des charges utiles d'UAV
Contactez-moi pour des aperçus gratuits et des bons.
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
Si vous avez n'importe quel souci, nous fournissons l'aide en ligne de 24 heures.
xTempérature ambiante | -20℃~+550℃ (personnalisable) | Exactitude de la température | ±2℃ ou ±2% |
---|---|---|---|
Résolution | 640x512/17μm | NETD | <30mK |
Domaine spectral | 8~14μm LW | Taille | 44.5x44.5x36.6mm |
Surligner | Noyau 25Hz de module de caméra,Noyau de module de caméra de charges utiles d'UAV,Noyau non refroidi de module de caméra |
Noyau thermique infrarouge 640x512/17μM For Industrial Thermography de module de caméra
Le module thermique non refroidi de caméra de PLUG617R se compose du détecteur infrarouge de fpa non refroidi de 640x512/17μm, des pleines séries de composants optiques, du circuit professionnel de traitement des signaux et de l'algorithme à traitement d'images.
PLUG617R est un genre de module non refroidi de caméra appliqué dans le domaine de la mesure industrielle de formation d'images thermiques et de température. La température ambiante est personnalisable, qui peut répondre aux exigences spécifiques de la thermographie industrielle et présenter une image thermique claire.
En tant que principaux fabricants thermiques d'un module de caméra, la technologie des sondes globale est investie dans ouvrir une nouvelle vision pour la mesure industrielle de la température. Après des années d'accumulation technique et d'expérience pratique dans le domaine de la mesure infrarouge de la température, nous avons fourni nos clients une gamme complète de solutions de vision de formation d'images thermiques de machine.
- NETD<30mk>
- Représentation stable
- Intégration facile
- Qualité et détails clairs d'image
- Température ambiante personnalisable
- Adaptabilité environnementale forte
Modèle | PLUG617R |
Représentation de détecteur d'IR | |
Résolution | 640x512 |
Lancement de pixel | 17μm |
Domaine spectral | 8~14μm |
NETD | <30mk> |
À traitement d'images | |
Débit d'images | 25Hz/30Hz |
Temps de démarrage | <15s> |
Vidéo analogue | PAL/NTSC |
Vidéo de Digital | RAW/YUV/BT656/LVDS |
Composant d'extension | USB/Camerlink |
Obscurcissement du mode | Linéaire/histogramme/mélangé |
Bourdonnement de Digital | 1~8X bourdonnement continuel, taille d'étape 1/8 |
Affichage d'image | Couleur chaude/pseudo chaude/blanche noire |
Direction d'image | Horizontalement/verticalement/diagonalement secousse |
Algorithme d'image | NUC/AGC/IDE |
Spécifications électriques | |
Interface externe standard | interface 50pin_HOURS |
Mode de communication | RS232-TTL, 115200bps |
Tension d'alimentation | 4~6V |
Mesure de la température | |
Chaîne de température de fonctionnement | -10°C~50°C |
Température ambiante | -20°C~150°C, 100°C~550°C |
Exactitude de la température | ±2°C ou ±2% (prenez la valeur maximale) |
SDK | ARM/Windows/Linux SDK, thermographie pleine page |
Caractéristiques physiques | |
Dimension (millimètres) | 44.5x44.5x36.6 |
Poids | <90g> |
Adaptation environnementale | |
La température d'opération | -40°C | +70°C |
Température de stockage | -45°C | +85°C |
Humidité | 5%~95%, sans condensation |
Vibration | Vibration aléatoire 5.35grms, axe 3 |
Choc | vague de Moitié-sinus, 40g/11ms, 3 direction de l'axe 6 |
Optique | |
Lentille facultative | Foyer fixe athermal : 7.5mm/13mm/19mm/25mm/35mm Lentille motorisée : 75mm/100mm/150mm |
Le module de formation d'images thermiques de PLUG617R est très utilisé dans l'inspection d'Electric Power, la vision par ordinateur, la sécurité de construction et surveillance de la CAHT, l'extérieur, la lutte contre l'incendie et la délivrance, la police et la délivrance, les charges utiles etc. d'ADAS, d'UAV.
1. Quel est le rayonnement infrarouge ?
En parlant de la formation d'images thermiques infrarouge, la première chose pour penser environ est le rayonnement infrarouge (IR). La longueur d'onde de l'énergie de rayonnement infrarouge commence à environ 700nm et se prolonge environ à 1mm. Tous les objets émettent une chaleur sous forme de rayonnement infrarouge, qui est invisible à nous, parce que dans le spectre électromagnétique entier, l'oeil nu peut seulement voir « la lumière visible ».
2. Comment fait l'imageur thermique infrarouge travail ?
Le composant de noyau de l'équipement infrarouge est le détecteur thermique infrarouge, qui peut avec sensibilité détecter la différence minuscule de la température des objets environnants. Puis, il collecte ces informations de rayonnement de l'objet et produit l'information de la température pour la représentation, qui est basée sur l'information de différence de la température. Plus l'objet est chaud, plus infrarouge le rayonnement qu'il produit. Si l'intensité est trop haute, vous pouvez la sentir comme la chaleur.
