Détecteur infrarouge refroidi par LWIR intégré dans la résolution 640x512 des systèmes EO IR
Contactez-moi pour des aperçus gratuits et des bons.
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
Si vous avez n'importe quel souci, nous fournissons l'aide en ligne de 24 heures.
xRésolution | 640x512 | Lancement de pixel | 15μm |
---|---|---|---|
Consommation d'énergie stable | <8 W | Haute sensibilité | NETD≤25mK |
Gamme spectrale | 3,7 ~ 4,8 μm (MW); 7.7~9.5 (LW) | Taille | 142x58.5x71mm |
Surligner | 640x512 détecteur infrarouge de la résolution LWIR,L'ordre technique IR a refroidi le détecteur infrarouge,Détecteur refroidi par LWIR intégré |

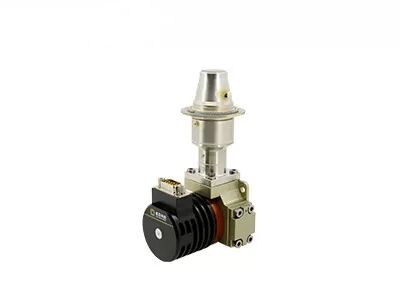

LWIR a refroidi le détecteur infrarouge intégré dans la résolution des systèmes 640x512 de l'ordre technique IR
C615S LWIR a intégré l'ensemble de refroidisseur de vase Dewar est un de T2SL a refroidi les détecteurs infrarouges développés par la technologie des sondes globale (GST). C'est un type le super-réseau d'II (T2SL), l'Assemblée intégrée de refroidisseur de détecteur (IDCA) de 640x512/15µm, conçue pour des bandes de fréquences de l'infrarouge de longue vague de la haute performance 7.7~9.5μm (LWIR).
Avec la résolution 640x512 et le lancement réduit de pixel à 15µm, le C615S LWIR a intégré l'ensemble de refroidisseur de vase Dewar fournit l'image claire et la représentation supérieure. Il comporte en la plupart de technologie de pointe, de rendement quantique élevé, de débit d'images élevé, d'irrégularité de sensibilité, à faible bruit, meilleure élevée etc.
Comme détecteur de LWIR, il présente la haute performance dans les conditions du climat de sable ou de poussière et ne sera pas affecté par le clignotement de lumière du soleil ou n'importe quelle flamme à hautes températures.
- Résolution : 640x512
- Lancement de pixel : 15µm
- Sensibilité élevée
- Bon effet de représentation
- À faible bruit
- Représentation stable
- Excellente irrégularité
Modèle | C615S LWIR |
Matériel | T2SL |
Résolution | 640x512 |
Lancement de pixel | 15um |
Domaine spectral | 7.7μm~9.5μm LW |
Mode fonctionnant | Instantané ; ITR et entrelacer le mode d'intégration de Binning ; Mode de Windows ; Procédé antiflou |
Capacité de charge | ITR : 12.22Me-/6.67Me- Entrelacez Binning : 24.44Me-/13.33Me- |
Dynamique | ITR : ≥76dB Entrelacez Binning : ≥77dB |
La Manche de sortie | 4 ; Jusqu'à 22,5 Mpixel/s par sortie |
NETD | ≤30mK (F2 ITR) ≤25mK (le F2 entrelacent Binning) |
Taux efficace de pixel | ≥99.5% |
Irrégularité de réponse | ≤8% |
Un type plus frais | RS058 |
Puissance régulière | <8w> |
Max Power Consumption | <17w> |
Alimentation d'énergie | C.C 24V |
Temps de refroidissement | <5min30s> |
Poids | ≤600g |
Dimension (millimètres) | 148x58.5x71 |
La température fonctionnante | -45°C | +71°C |
Le détecteur refroidi par LWIR de C615S IR est très utilisé beaucoup de secteurs tels que le système de contrôle à distance, le système d'amélioration de vision de vol, la charge utile etc. de multicapteur.
1. Quel est le rayonnement infrarouge ?
En parlant de la formation d'images thermiques infrarouge, la première chose pour penser environ est le rayonnement infrarouge (IR). La longueur d'onde de l'énergie de rayonnement infrarouge commence à environ 700nm et se prolonge environ à 1mm. Tous les objets émettent une chaleur sous forme de rayonnement infrarouge, qui est invisible à nous, parce que dans le spectre électromagnétique entier, l'oeil nu peut seulement voir « la lumière visible ».
2. Comment fait l'imageur thermique infrarouge travail ?
Le composant de noyau de l'équipement infrarouge est le détecteur thermique infrarouge, qui peut avec sensibilité détecter la différence minuscule de la température des objets environnants. Puis, il collecte ces informations de rayonnement de l'objet et produit l'information de la température pour la représentation, qui est basée sur l'information de différence de la température. Plus l'objet est chaud, plus infrarouge le rayonnement qu'il produit. Si l'intensité est trop haute, vous pouvez la sentir comme la chaleur.
