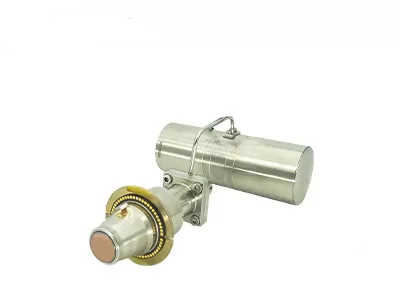

Le contrôle de la sécurité MWIR a refroidi le détecteur infrarouge 640x512 15μM
C615M MWIR est un du HgCdTe/MCT a refroidi les détecteurs infrarouges développés par la technologie des sondes globale (GST). Il est avec Spéc. de 640x512/15μm la plus populaire pour presque toutes les applications possibles comme le système de surveillance de long terme, les imageurs thermiques tenus dans la main, les caméras etc. de détection de fuite de gaz.
Le C615M RS058 est interchangeable avec la plupart de Scorpion de courant principal comme des produits une fois configuré avec RS058 a intégré le refroidisseur de Stirling. La conception de vase Dewar, la dimension plus fraîche, et interface mécanique/électrique sont presque identique de sorte que les intégrateurs de caméra doivent seulement sortir leurs vieilles homologues défectueuses et relier notre C615M interchangeable RS058 facilement pour davantage de configuration interne.
Représentation pointue et claire
• Bonne uniformité, pixel efficace rate>99.5%
• Sensibilité élevée, NETD typique aussi bas comme 17mK
Approvisionnement continu garanti
• Interface standard interchangeable
• Production en série, bonne cohérence
Conçu pour des applications spécifiques
• La longueur d'onde peut être adaptée aux besoins du client
• Le nombre d'ouverture peut être adapté aux besoins du client
• La surface de montage peut être adaptée aux besoins du client
• Cryocooler multiple disponible
Modèle | C615M MW |
Matériel | MCT |
Résolution | 640x512 |
Lancement de pixel | 15μm |
Domaine spectral | 3.7μm~4.8μm MW |
Mode fonctionnant | Instantané, mode d'intégration d'ITR/IWR ; Mode de Windows ; Procédé antiflou |
Capacité de charge | 9.1Me-/6.5Me- (ITR) 7.8Me-/5.2Me- (IWR) |
Dynamique | ≥75dB |
Nombre de sortie | 4 ; Jusqu'à 10Mpixel/s par sortie |
NETD | F2 : ≤17mK F4 : ≤18mK |
Taux efficace de pixel | ≥99.5% |
Irrégularité de réponse | ≤8% |
Type de Cryocooler | RS058/RS046 |
Puissance régulière | ≤ 6W@RS058 ≤ 5W@RS046 |
Max Power Consumption | ≤12W @ RS058 ≤11W @ RS046 |
Alimentation d'énergie | RS058 : C.C 24V RS046 : C.C 32V |
Temps de refroidissement | ≤6min @ RS058 ≤5min30s @ RS046 |
Poids | ≤600g @ RS058 ≤350g @ RS046 |
Dimension (millimètres) | RS046 : 122x46.3x82 RS058 : 147x58.5x71 |
La température fonctionnante | -45°C | +71°C |
Le C615M MWIR a cryogénique refroidi le détecteur infrarouge est très utilisé beaucoup de secteurs tels que le système de contrôle à distance, le système d'amélioration de vision de vol, la charge utile etc. de multicapteur.
1. Quel est le rayonnement infrarouge ?
En parlant de la formation d'images thermiques infrarouge, la première chose pour penser environ est le rayonnement infrarouge (IR). La longueur d'onde de l'énergie de rayonnement infrarouge commence à environ 700nm et se prolonge environ à 1mm. Tous les objets émettent une chaleur sous forme de rayonnement infrarouge, qui est invisible à nous, parce que dans le spectre électromagnétique entier, l'oeil nu peut seulement voir « la lumière visible ».
2. Comment fait l'imageur thermique infrarouge travail ?
Le composant de noyau de l'équipement infrarouge est le détecteur thermique infrarouge, qui peut avec sensibilité détecter la différence minuscule de la température des objets environnants. Puis, il collecte ces informations de rayonnement de l'objet et produit l'information de la température pour la représentation, qui est basée sur l'information de différence de la température. Plus l'objet est chaud, plus infrarouge le rayonnement qu'il produit. Si l'intensité est trop haute, vous pouvez la sentir comme la chaleur.
