Noyau non refroidi de petite taille 256x192 12μm de formation d'images thermiques d'OEM LWIR
Contactez-moi pour des aperçus gratuits et des bons.
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
Si vous avez n'importe quel souci, nous fournissons l'aide en ligne de 24 heures.
xRésolution | 256x192 | Lancement de pixel | 12μm |
---|---|---|---|
Gamme spectrale | 8~14μm | Température ambiante | -20℃~+120℃ (personnalisable) |
NETD | ≤45mK | Taille | 15x13x6.83mm |
Surligner | Noyau non refroidi de formation d'images thermiques de LWIR,Noyau de formation d'images thermiques d'OEM LWIR,petit noyau thermique de la caméra 12um |

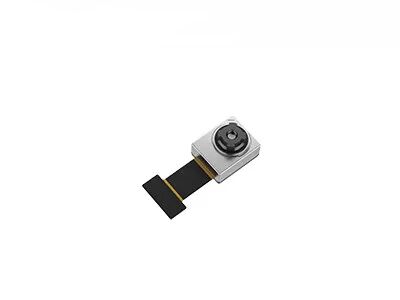

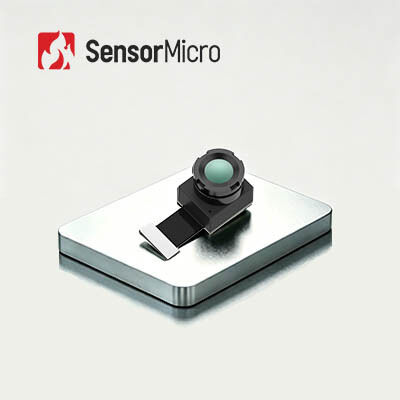

Noyau non refroidi léger de formation d'images thermiques de LWIR avec 256x192 la résolution, taille de pixel de 12μm
Le module non refroidi de représentation de TIMO256 IR, également connu sous le nom de module thermique non refroidi, est un de la famille infrarouge de module de caméra de TIMO développée par la technologie des sondes globale (GST). Il inclut un détecteur infrarouge de niveau du paquet de gaufrette particulièrement de petite taille de 256x192/12μm (WLP) qui couvre la longue longueur d'onde de 8 à 14 microns.
Grâce à la technologie de WLP, le module thermique de caméra de TIMO256 IR réalise la structure micro superbe, moment coûté très réduit de dépense offre une plus grande sensibilité et une qualité supérieure d'image à un prix abordable, permettant au client de choisir le type le plus approprié selon leurs propres conditions.
En raison de sa structure entièrement optimisée, noyau thermique de la caméra TIMO256 est populaire et très utilisé dans les applications infrarouges de formation d'images thermiques telles que la thermographie, la prévention épidémique, le matériel intelligent, l'AIoT etc.
- Détecteur : Microbolometer non refroidi de WLP
- Résolution : μm 256x192/12
- Taille miniature : 15x13x6.83mm
- NETD : ≤45mK
Modèle | TIMO-256 |
Représentation de détecteur d'IR | |
Résolution | 256x192 |
Lancement de pixel | 12μm |
Domaine spectral | 8~14μm |
NETD | ≤45mK |
Type de lentille | WLO |
Mode de foyer | Bourdonnement fixe |
HFOV | 53°±1° |
Profondeur de champ | 10cm à l'infini |
Débit d'images | 1~30Hz (personnalisable) |
Mesure de la température | |
Température ambiante | -20°C | +120°C (personnalisable) |
Exactitude de la température | Personnalisable (répondez aux exigences du corps ou de la thermographie industrielle) |
Connectez/contrôle | |
AVDD | 3.6V±0.05V |
VSK/VDET | 5.0±0.05V |
DVDD | 1.8V±0.05V |
Interface | Interface de Digital |
Puissance | 70mW |
Caractéristiques physiques | |
Dimension (millimètres) | 15x13x6.83 (les caractéristiques régneront) |
La température d'opération | -20°C | +60°C |
Température de stockage | -40°C | +85°C |
Le noyau thermique de la caméra TIMO256 est très utilisé dans beaucoup de secteurs, tels que la thermographie, le matériel intelligent, le bâtiment futé, le Smart Home, l'AIoT etc.
1. Quel est le rayonnement infrarouge ?
En parlant de la formation d'images thermiques infrarouge, la première chose pour penser environ est le rayonnement infrarouge (IR). La longueur d'onde de l'énergie de rayonnement infrarouge commence à environ 700nm et se prolonge environ à 1mm. Tous les objets émettent une chaleur sous forme de rayonnement infrarouge, qui est invisible à nous, parce que dans le spectre électromagnétique entier, l'oeil nu peut seulement voir « la lumière visible ».
2. Comment fait l'imageur thermique infrarouge travail ?
Le composant de noyau de l'équipement infrarouge est le détecteur thermique infrarouge, qui peut avec sensibilité détecter la différence minuscule de la température des objets environnants. Puis, il collecte ces informations de rayonnement de l'objet et produit l'information de la température pour la représentation, qui est basée sur l'information de différence de la température. Plus l'objet est chaud, plus infrarouge le rayonnement qu'il produit. Si l'intensité est trop haute, vous pouvez la sentir comme la chaleur.
