Noyau miniature 120x90/17μm de caméra de formation d'images thermiques de Vox FPA

Lieu d'origine Wuhan, province du Hubei, Chine
Nom de marque GST
Certification ISO9001:2015; RoHS; Reach
Numéro de modèle TIMO120
Quantité de commande min 1 morceau
Prix Negotiable
Conditions de paiement L/C, T/T

Contactez-moi pour des aperçus gratuits et des bons.

Whatsapp:0086 18588475571

Wechat: 0086 18588475571

Skype: sales10@aixton.com

Si vous avez n'importe quel souci, nous fournissons l'aide en ligne de 24 heures.

x
Détails sur le produit
Gamme spectrale 8~14μm NETD ≤60mK
Résolution 120x90 Lancement de pixel 17μm
Température ambiante -20℃~+120℃ (personnalisable) Taille 8.5x8.5x9.16mm
Surligner

Caméra de formation d'images thermiques de Vox FPA

,

Noyau miniature de caméra de formation d'images thermiques

,

Noyau thermique 120x90 de caméra

Laisser un message
Description de produit
Noyau thermique de la caméra TIMO120

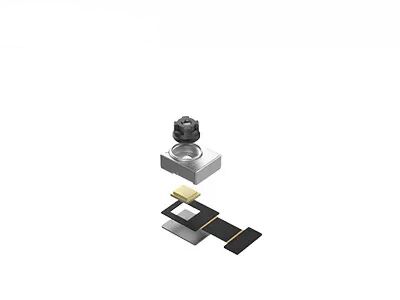

Noyau miniature de caméra de formation d'images thermiques de Vox FPA 120x90/17μm intégré dans des caméras infrarouges



Description de produit



Le module TIMO120 infrarouge miniature intègre l'optique niveau de la gaufrette, le détecteur de niveau du paquet de gaufrette de 120x90/17μm (WLP) et le circuit à traitement d'images de base pour obtenir rapidement des images thermiques de la distribution de zone cible et de chaleur.



Le noyau de la formation d'images thermiques TIMO120 est orienté pour la taille optimisée, poids, puissance, applications infrarouges de représentation de coût (échange-c). Sa structure miniature superbe et puissance très réduite sont commodes pour être intégrées dans de divers dispositifs intelligents, imageurs thermiques ou terminaux mobiles avec des conditions strictes sur le coût, la taille et le poids.



Caractéristiques principales



- Module infrarouge minimum de WLP, dimension à 8.5x8.5x9.16mm
- Interface de DVP, compatible avec de diverses plates-formes incluses
- Équivalent évident de module de caméra, directement intégration
- Kit complet de développement de SDK
- Conception de puissance faible pour prolonger un plus long délai de fonctionnement
- Coût bas pour beaucoup de genres d'applications intelligentes



Spécifications produit



Modèle TIMO-120
Représentation de détecteur d'IR
Résolution 120x90
Lancement de pixel 17μm
Domaine spectral 8~14μm
NETD ≤60mK
Type de lentille WLO
Mode de foyer Bourdonnement fixe
HFOV 90°/50°
Profondeur de champ 10cm à l'infini
Débit d'images 1~30Hz (personnalisable)
Mesure de la température
Température ambiante -20°C | +120°C (personnalisable)
Exactitude de la température Personnalisable (répondez aux exigences du corps ou de la thermographie industrielle)
Connectez/contrôle
AVDD 3.6V±0.05V
VSK/VDET 4.7±0.05V
DVDD 1.8V±0.05V
Interface Interface de Digital
Puissance 45mW (mode typique) ; 9mW (mode de puissance faible)
Caractéristiques physiques
Dimension (millimètres) 12x10x5.48 (HFOV=90°) ; 8.5x8.5x9.16 (HFOV=50°) (les caractéristiques régneront)
La température d'opération -20°C | +60°C
Température de stockage -40°C | +85°C



Applications industrielles



Le noyau thermique infrarouge de la caméra TIMO120 est très utilisé dans beaucoup de secteurs, tels que la thermographie, le matériel intelligent, le bâtiment futé, le Smart Home, l'AIoT etc.



Noyau miniature 120x90/17μm de caméra de formation d'images thermiques de Vox FPA 0



Équipe globale de technologie des sondes



Noyau miniature 120x90/17μm de caméra de formation d'images thermiques de Vox FPA 1



FAQ



1. Quel est le rayonnement infrarouge ?
En parlant de la formation d'images thermiques infrarouge, la première chose pour penser environ est le rayonnement infrarouge (IR). La longueur d'onde de l'énergie de rayonnement infrarouge commence à environ 700nm et se prolonge environ à 1mm. Tous les objets émettent une chaleur sous forme de rayonnement infrarouge, qui est invisible à nous, parce que dans le spectre électromagnétique entier, l'oeil nu peut seulement voir « la lumière visible ».


2. Comment fait l'imageur thermique infrarouge travail ?
Le composant de noyau de l'équipement infrarouge est le détecteur thermique infrarouge, qui peut avec sensibilité détecter la différence minuscule de la température des objets environnants. Puis, il collecte ces informations de rayonnement de l'objet et produit l'information de la température pour la représentation, qui est basée sur l'information de différence de la température. Plus l'objet est chaud, plus infrarouge le rayonnement qu'il produit. Si l'intensité est trop haute, vous pouvez la sentir comme la chaleur.
