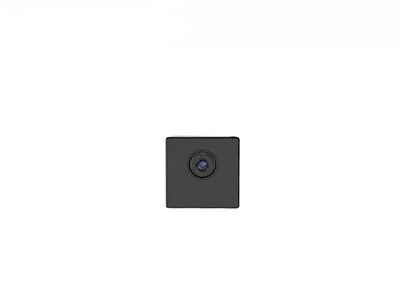

Lentille thermique micro non refroidie du noyau 256x192 12μM With 3.2mm de caméra de LWIR
Contactez-moi pour des aperçus gratuits et des bons.
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
Si vous avez n'importe quel souci, nous fournissons l'aide en ligne de 24 heures.
xRésolution | 256x192 | Puissance | 700mW |
---|---|---|---|
Gamme spectrale | 8~14μm | Lancement de pixel | 12μm |
NETD | ≤65mK | Fréquence d'images | 25Hz/30Hz |
Surligner | Caméra thermique 12uM de LWIR,caméra thermique de la lentille LWIR de 3.2mm,noyau thermique de caméra de 256x192 LWIR |
Noyau micro non refroidi de caméra de courant ascendant de LWIR 256x192 12μm avec la lentille de 3.2mm
le module non refroidi de représentation d'iLC212 IR intègre le détecteur infrarouge de niveau du paquet de gaufrette de rangée de plan focal de 256x192/12μm (WLP) et peut capturer le spectre grandes ondes de l'infrarouge (LWIR) qui s'étend de 8 à 14μm.
Orienté pour l'échange-c entièrement optimisé, le module thermique de la caméra iLC212 est particulièrement conçu pour ces clients qui a des conditions strictes au sujet de taille, de poids et de coût dans le domaine de la sécurité et de la surveillance. En raison de son petit prix miniature de taille, léger et même, le noyau iLC212 thermique satisfait considérablement les exigences du petit prix des clients, raccourcit leur temps d'élaboration et épargner des coûts pour eux.
La technologie des sondes globale se spécialise dans la conception, la fabrication, les ventes et le marketing des détecteurs de formation d'images thermiques et des modules infrarouges. Nous pouvons fournir nos clients un grand choix de solutions infrarouges de formation d'images thermiques qui raccourcissent le temps d'élaboration secondaire et réduisent considérablement le coût pour des clients.
- Application entièrement optimisée d'échange-c
- Approprié aux caméras thermiques de diverse sécurité
- Un large éventail d'applications de formation d'images thermiques
- Consommation de puissance faible
Modèle | iLC212 |
Représentation de détecteur d'IR | |
Matériel | Oxyde non refroidi de vanadium |
Résolution | 256×192 |
Taille de pixel | 12μm |
Réponse spectrale | 8μm ~14μm |
NETD | ≤ 65mK@F1.0 @25℃@50Hz |
À traitement d'images | |
Vidéo de Digital | RAW/YUV/BT656 ; Transmission vidéo de soutien USB2.0 ; Ligne de paramètre de soutien de mesure de la température |
Débit d'images de Digital | 25Hz/30Hz |
Affichage d'image | Noir-chaud/chauffé à blanc/Pseudo-couleur |
Algorithme d'image | Correction d'irrégularité (NUC) réduction du bruit de l'image 3D (3DNR) 2D réduction du bruit (DNS) Compression de dynamique (transporteur) Amélioration de l'EE |
Temps de démarrage | ≤3s |
Mesure de la température | |
Chaîne de température de fonctionnement | -10℃~+50℃ |
Chaîne de mesure de la température | -20℃~+150℃, expansion et personnalisation de chaîne de mesure de la température de soutien |
Exactitude de mesure de la température | ±3℃/±3% (prenez la valeur plus grande) @23℃±5℃ ; la distance de mesure de la température est 1.5m |
Mesure régionale de la température | Appui toutes mesure de la température de secteur, valeur maximale de région de sortie, valeur minimum de valeur et moyenne |
SDK | Windows/version de Linux, réalise l'analyse de flux vidéo et le gris à la conversion de la température |
Interface électrique | |
Interface externe | connecteur 30pin_HOURS Puissance fournie Vidéo de Digital RS232-TTL/USB2.0 GPIO etc. |
Communication | RS232-TTL/USB2.0 |
Composant d'expansion | Conseil de VPC |
Logiciel de PC | |
ICC logiciel | Contrôle et affichage vidéo de module |
Système d'alimentation | |
Alimentation d'énergie | C.C 3.3V±0.1V |
Dissipation de puissance | Équilibré : 0.70W/3.3V @23±3℃ |
Propriété physique | |
Connecteurs | Modèle externe de connecteur : DF40C-30DP-0.4V (51), (Heure-mâle) Modèle de accouplement de connecteur : DF40C (2,0) - 30DS-0.4V (51), (Heure-femelle) |
Taille | 21mm×21mm×12.8mm (lentille y compris de 3.2mm) |
Poids | 8.9g±0.5g (lentille y compris de 3.2mm) |
Adaptabilité environnementale | |
La température d'opération | -40℃~+70℃ |
Température de stockage | -45℃~+85℃ |
Humidité | 5%~95%, sans condensation |
Résistance à l'impact et de vibration | Impact : demi onde sinusoïdale, 40g/11ms, triaxial, direction 6 Vibration : 5.35grms, axe 3 |
Certification | ROHS2.0/REACH |
Lentille | |
Lentille facultative | 3.2mm/F1.1, HFOV : 55.6±2.8° ; Revêtement : L'AR |
Le module de la formation d'images thermiques iLC212 est appliqué au champ du contrôle de la sécurité, de la thermographie, du dispositif portable, de l'électronique de véhicule, du Smart Home, de la détection etc. de créatures vivantes.
1. Quel est le rayonnement infrarouge ?
En parlant de la formation d'images thermiques infrarouge, la première chose pour penser environ est le rayonnement infrarouge (IR). La longueur d'onde de l'énergie de rayonnement infrarouge commence à environ 700nm et se prolonge environ à 1mm. Tous les objets émettent une chaleur sous forme de rayonnement infrarouge, qui est invisible à nous, parce que dans le spectre électromagnétique entier, l'oeil nu peut seulement voir « la lumière visible ».
2. Comment fait l'imageur thermique infrarouge travail ?
Le composant de noyau de l'équipement infrarouge est le détecteur thermique infrarouge, qui peut avec sensibilité détecter la différence minuscule de la température des objets environnants. Puis, il collecte ces informations de rayonnement de l'objet et produit l'information de la température pour la représentation, qui est basée sur l'information de différence de la température. Plus l'objet est chaud, plus infrarouge le rayonnement qu'il produit. Si l'intensité est trop haute, vous pouvez la sentir comme la chaleur.
