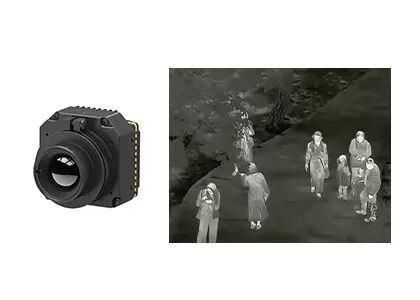

Noyau thermique 400x300 non refroidi 17μM With Industrial Thermography de caméra d'OEM LWIR
Contactez-moi pour des aperçus gratuits et des bons.
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
Si vous avez n'importe quel souci, nous fournissons l'aide en ligne de 24 heures.
xRésolution | 400x300 / 17μm | Fréquence d'images | 25Hz/30Hz/50Hz/60Hz |
---|---|---|---|
NETD | <30mK | Gamme spectrale | 8~14μm |
Taille | 44.5x44.5x33.6mm | Poids | ≤77g |
Surligner | Noyau thermique de caméra d'OEM LWIR,noyau thermique de caméra de 400x300 LWIR |
module thermique de caméra de 400x300 17μM LWIR non refroidi avec la thermographie industrielle
Le noyau thermique de caméra de PLUG417R emploie le detctor infrarouge non refroidi de 400x300/17μm LWIR avec une fonction facultative de mesure de la température avec la gamme de mesure du ℃ -20℃~150 pour la mesure industrielle ou de température corporelle. Ce module thermique infrarouge peut mesure non seulement la valeur de la température autour de vous mais montrer également le chiffre de formation d'images thermiques. Ainsi ce doit être votre meilleur choix pour surveiller le changement de température.
Ce petit module infrarouge de caméra peut être très utilisé dans les applications infrarouges de formation d'images thermiques telles que la thermographie, l'inspection de puissance de l'électricité, établissant l'inspection etc. Il est salutaire aux clients d'OEM pour le développement et l'intégration secondaires dans toutes sortes d'imageurs thermiques et caméras thermographiques infrarouges.
- NETD<30mk>
- Représentation stable
- Intégration facile
- Qualité et détails clairs d'image
- Température ambiante personnalisable
- Adaptabilité environnementale forte
Modèle | PLUG417R |
Représentation de détecteur d'IR | |
Résolution | 400x300 |
Lancement de pixel | 17μm |
Domaine spectral | 8~14μm |
NETD | <30mk> |
À traitement d'images | |
Débit d'images | 25Hz/30Hz/50Hz/60Hz |
Temps de démarrage | <15s> |
Vidéo analogue | PAL/NTSC |
Vidéo de Digital | RAW/YUV/BT656/LVDS |
Composant d'extension | USB/Camerlink |
Obscurcissement du mode | Linéaire/histogramme/mélangé |
Bourdonnement de Digital | 1~8X bourdonnement continuel, taille d'étape 1/8 |
Affichage d'image | Couleur chaude/pseudo chaude/blanche noire |
Direction d'image | Horizontalement/verticalement/diagonalement secousse |
Algorithme d'image | NUC/AGC/IDE |
Spécifications électriques | |
Interface externe standard | interface 50pin_HOURS |
Mode de communication | RS232-TTL, 115200bps |
Tension d'alimentation | 4.5~6V |
Mesure de la température | |
Chaîne de température de fonctionnement | -10°C~50°C |
Température ambiante | -20°C~150°C, 100°C~550°C |
Exactitude de la température | ±2°C ou ±2% (prenez la valeur maximale) |
SDK | ARM/Windows/Linux SDK, thermographie pleine page |
Caractéristiques physiques | |
Dimension (millimètres) | 44.5x44.5x36.6 |
Poids | ≤77g |
Adaptation environnementale | |
La température d'opération | -40°C | +70°C |
Température de stockage | -45°C | +85°C |
Humidité | 5%~95%, sans condensation |
Vibration | Vibration aléatoire 5.35grms, axe 3 |
Choc | vague de Moitié-sinus, 40g/11ms, 3 direction de l'axe 6 |
Optique | |
Lentille facultative | Foyer fixe athermal : 7.5mm/13mm/19mm/25mm/35mm |
Le noyau thermique de caméra de PLUG417R est très utilisé dans l'inspection d'Electric Power, la vision par ordinateur, la sécurité de construction et surveillance de la CAHT, l'extérieur, la lutte contre l'incendie et la délivrance, la police et la délivrance, les charges utiles etc. d'ADAS, d'UAV.
1. Classification des rangées infrarouges de plan focal
Selon la méthode de refroidissement, la rangée infrarouge de plan focal peut être divisée en détecteurs refroidis et non refroidis de formation d'images thermiques. Le détecteur infrarouge refroidi de FPA adopte principalement la bouteille de vase Dewar/le réfrigérateur début rapide et la bouteille de vase Dewar/réfrigérateur de étranglement de cycle de Stirling actuellement. Tandis que le détecteur thermique non refroidi de FPA IR fonctionne à la température ambiante. C'est le noyau du système non refroidi de formation d'images thermiques. Les matériaux sensibles à la chaleur les plus communs incluent l'oxyde de vanadium (Vox) et le silicium amorphe (un-SI). Le matériel d'oxyde de vanadium est le choix de courant principal sur le marché actuel ; il a un coefficient de résistance à hautes températures, et la sensibilité thermique élevée.
