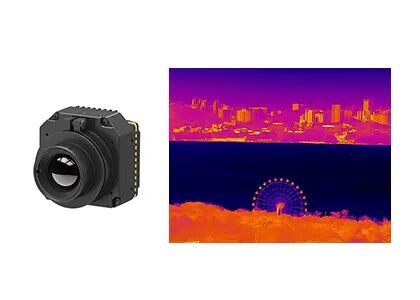

Noyau thermique non refroidi de caméra de LWIR 400x300 17μM pour l'inspection de construction
Contactez-moi pour des aperçus gratuits et des bons.
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
Si vous avez n'importe quel souci, nous fournissons l'aide en ligne de 24 heures.
xRésolution | 400x300 / 17μm | Fréquence d'images | 25Hz/30Hz/50Hz/60Hz |
---|---|---|---|
NETD | <30mK | Gamme spectrale | 8~14μm |
Taille | 44.5x44.5x33.6mm | Poids | ≤77g |
Surligner | Noyau thermique 17uM de caméra de LWIR,Noyau de construction de caméra de l'inspection LWIR |
module thermique de caméra de 400x300 17μM LWIR non refroidi avec la thermographie industrielle
Le noyau thermique de caméra de PLUG417R emploie le detctor infrarouge non refroidi de 400x300/17μm LWIR avec une fonction facultative de mesure de la température avec la gamme de mesure du ℃ -20℃~150 pour la mesure industrielle ou de température corporelle. Ce module thermique infrarouge peut mesure non seulement la valeur de la température autour de vous mais montrer également le chiffre de formation d'images thermiques. Ainsi ce doit être votre meilleur choix pour surveiller le changement de température.
Ce petit module infrarouge de caméra peut être très utilisé dans les applications infrarouges de formation d'images thermiques telles que la thermographie, l'inspection de puissance de l'électricité, établissant l'inspection etc. Il est salutaire aux clients d'OEM pour le développement et l'intégration secondaires dans toutes sortes d'imageurs thermiques et caméras thermographiques infrarouges.
- NETD<30mk>
- Représentation stable
- Intégration facile
- Qualité et détails clairs d'image
- Température ambiante personnalisable
- Adaptabilité environnementale forte
Modèle | PLUG417R |
Représentation de détecteur d'IR | |
Résolution | 400x300 |
Lancement de pixel | 17μm |
Domaine spectral | 8~14μm |
NETD | <30mk> |
À traitement d'images | |
Débit d'images | 25Hz/30Hz/50Hz/60Hz |
Temps de démarrage | <15s> |
Vidéo analogue | PAL/NTSC |
Vidéo de Digital | RAW/YUV/BT656/LVDS |
Composant d'extension | USB/Camerlink |
Obscurcissement du mode | Linéaire/histogramme/mélangé |
Bourdonnement de Digital | 1~8X bourdonnement continuel, taille d'étape 1/8 |
Affichage d'image | Couleur chaude/pseudo chaude/blanche noire |
Direction d'image | Horizontalement/verticalement/diagonalement secousse |
Algorithme d'image | NUC/AGC/IDE |
Spécifications électriques | |
Interface externe standard | interface 50pin_HOURS |
Mode de communication | RS232-TTL, 115200bps |
Tension d'alimentation | 4.5~6V |
Mesure de la température | |
Chaîne de température de fonctionnement | -10°C~50°C |
Température ambiante | -20°C~150°C, 100°C~550°C |
Exactitude de la température | ±2°C ou ±2% (prenez la valeur maximale) |
SDK | ARM/Windows/Linux SDK, thermographie pleine page |
Caractéristiques physiques | |
Dimension (millimètres) | 44.5x44.5x36.6 |
Poids | ≤77g |
Adaptation environnementale | |
La température d'opération | -40°C | +70°C |
Température de stockage | -45°C | +85°C |
Humidité | 5%~95%, sans condensation |
Vibration | Vibration aléatoire 5.35grms, axe 3 |
Choc | vague de Moitié-sinus, 40g/11ms, 3 direction de l'axe 6 |
Optique | |
Lentille facultative | Foyer fixe athermal : 7.5mm/13mm/19mm/25mm/35mm |
Le noyau thermique de caméra de PLUG417R est très utilisé dans l'inspection d'Electric Power, la vision par ordinateur, la sécurité de construction et surveillance de la CAHT, l'extérieur, la lutte contre l'incendie et la délivrance, la police et la délivrance, les charges utiles etc. d'ADAS, d'UAV.
1. Ce qui est la résolution infrarouge de détecteur
C'est-à-dire, le nombre de pixels de formation d'images thermiques. Les moyens plus de haute résolution plus de points d'observation et de mesure de la température, ainsi une plus petite cible à plus de fond peuvent être observés et mesurés. Habituellement la résolution des gammes infrarouges de formation d'images thermiques de 256x192, de 384x288, de 640x512, de 800x600, de 1024x768, de 1280x1024, etc. Avec plus de haute résolution, le coût du détecteur sera davantage.
2. Champ visuel (champ de vision)
Il se rapporte au champ visuel bidimensionnel de l'espace d'objet observé par le système optique de l'imageur thermique infrarouge. Prenant le champ de vision horizontal comme exemple, supposant que la taille de rangée de détecteur est A×B, la taille de pixel est d, et la longueur focale de lentille est f, puis l'angle horizontal θ=2×acrtan (A×d/2f) de champ de vision.
Après détecteur la rangée et la taille de pixel sont choisies, les seuls changements de champ visuel avec la longueur focale du système optique : avec une plus longue longueur focale, le champ visuel sera plus étroit ; avec une longueur focale plus courte, le champ visuel sera plus large.
