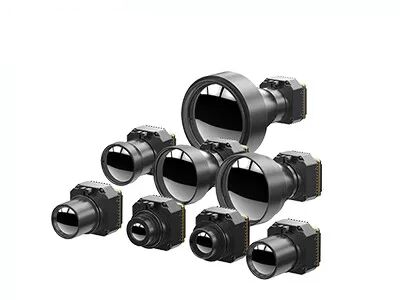

Noyau thermique de caméra de LWIR 400x300 non refroidi pour établir la sécurité de la CAHT
Contactez-moi pour des aperçus gratuits et des bons.
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
Si vous avez n'importe quel souci, nous fournissons l'aide en ligne de 24 heures.
xRésolution | 400x300 / 17μm | Fréquence d'images | 25Hz/30Hz/50Hz/60Hz |
---|---|---|---|
NETD | <30mK | Gamme spectrale | 8~14μm |
Taille | 44.5x44.5x33.6mm | Poids | ≤77g |
Surligner | Noyau thermique 400x300 de caméra de LWIR,Noyau thermique de caméra de la CAHT LWIR |
module thermique de caméra de 400x300 17μM LWIR non refroidi avec la thermographie industrielle
Le noyau thermique de caméra de PLUG417R emploie le detctor infrarouge non refroidi de 400x300/17μm LWIR avec une fonction facultative de mesure de la température avec la gamme de mesure du ℃ -20℃~150 pour la mesure industrielle ou de température corporelle. Ce module thermique infrarouge peut mesure non seulement la valeur de la température autour de vous mais montrer également le chiffre de formation d'images thermiques. Ainsi ce doit être votre meilleur choix pour surveiller le changement de température.
Ce petit module infrarouge de caméra peut être très utilisé dans les applications infrarouges de formation d'images thermiques telles que la thermographie, l'inspection de puissance de l'électricité, établissant l'inspection etc. Il est salutaire aux clients d'OEM pour le développement et l'intégration secondaires dans toutes sortes d'imageurs thermiques et caméras thermographiques infrarouges.
- NETD<30mk>
- Représentation stable
- Intégration facile
- Qualité et détails clairs d'image
- Température ambiante personnalisable
- Adaptabilité environnementale forte
Modèle | PLUG417R |
Représentation de détecteur d'IR | |
Résolution | 400x300 |
Lancement de pixel | 17μm |
Domaine spectral | 8~14μm |
NETD | <30mk> |
À traitement d'images | |
Débit d'images | 25Hz/30Hz/50Hz/60Hz |
Temps de démarrage | <15s> |
Vidéo analogue | PAL/NTSC |
Vidéo de Digital | RAW/YUV/BT656/LVDS |
Composant d'extension | USB/Camerlink |
Obscurcissement du mode | Linéaire/histogramme/mélangé |
Bourdonnement de Digital | 1~8X bourdonnement continuel, taille d'étape 1/8 |
Affichage d'image | Couleur chaude/pseudo chaude/blanche noire |
Direction d'image | Horizontalement/verticalement/diagonalement secousse |
Algorithme d'image | NUC/AGC/IDE |
Spécifications électriques | |
Interface externe standard | interface 50pin_HOURS |
Mode de communication | RS232-TTL, 115200bps |
Tension d'alimentation | 4.5~6V |
Mesure de la température | |
Chaîne de température de fonctionnement | -10°C~50°C |
Température ambiante | -20°C~150°C, 100°C~550°C |
Exactitude de la température | ±2°C ou ±2% (prenez la valeur maximale) |
SDK | ARM/Windows/Linux SDK, thermographie pleine page |
Caractéristiques physiques | |
Dimension (millimètres) | 44.5x44.5x36.6 |
Poids | ≤77g |
Adaptation environnementale | |
La température d'opération | -40°C | +70°C |
Température de stockage | -45°C | +85°C |
Humidité | 5%~95%, sans condensation |
Vibration | Vibration aléatoire 5.35grms, axe 3 |
Choc | vague de Moitié-sinus, 40g/11ms, 3 direction de l'axe 6 |
Optique | |
Lentille facultative | Foyer fixe athermal : 7.5mm/13mm/19mm/25mm/35mm |
Le noyau thermique de caméra de PLUG417R est très utilisé dans l'inspection d'Electric Power, la vision par ordinateur, la sécurité de construction et surveillance de la CAHT, l'extérieur, la lutte contre l'incendie et la délivrance, la police et la délivrance, les charges utiles etc. d'ADAS, d'UAV.
1. Principe de fonctionnement de la rangée infrarouge de plan focal
Un choix d'éléments photosensibles est arrangé sur le détecteur de rangée de plan focal. Les rayons infrarouges émis de l'infini sont reflètents sur ces éléments photosensibles de la rangée de plan focal par le système optique. Le détecteur convertit le signal léger en signal électrique et exécute l'amplification intégrale, échantillonnage, tampon de sortie et système de multiplexage, et est finalement envoyé au système de contrôle pour former une image.
