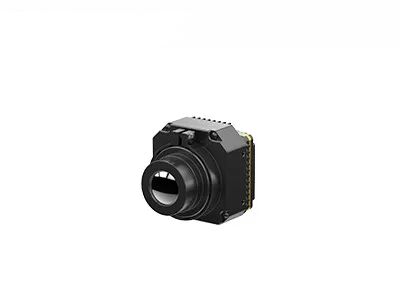

Noyau thermique élevé NETD non refroidi 30mk 8~14μm de caméra de la sensibilité LWIR
Contactez-moi pour des aperçus gratuits et des bons.
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
Si vous avez n'importe quel souci, nous fournissons l'aide en ligne de 24 heures.
xRésolution | 400x300 / 17μm | Fréquence d'images | 25Hz/30Hz/50Hz/60Hz |
---|---|---|---|
NETD | <30mK | Gamme spectrale | 8~14μm |
Taille | 44.5x44.5x33.6mm | Poids | ≤77g |
Surligner | Noyau thermique de caméra de NETD 30mk,noyau thermique non refroidi de la caméra 14um |
Noyau non refroidi de caméra de formation d'images thermiques de LWIR 400x300/17μm avec la thermographie industrielle
Le noyau thermique de caméra de PLUG417R emploie le detctor infrarouge non refroidi de 400x300/17μm LWIR avec une fonction facultative de mesure de la température avec la gamme de mesure du ℃ -20℃~150 pour la mesure industrielle ou de température corporelle. Ce module thermique infrarouge peut mesure non seulement la valeur de la température autour de vous mais montrer également le chiffre de formation d'images thermiques. Ainsi ce doit être votre meilleur choix pour surveiller le changement de température.
Ce petit module infrarouge de caméra peut être très utilisé dans les applications infrarouges de formation d'images thermiques telles que la thermographie, l'inspection de puissance de l'électricité, établissant l'inspection etc. Il est salutaire aux clients d'OEM pour le développement et l'intégration secondaires dans toutes sortes d'imageurs thermiques et caméras thermographiques infrarouges.
- NETD<30mk>
- Représentation stable
- Intégration facile
- Qualité et détails clairs d'image
- Température ambiante personnalisable
- Adaptabilité environnementale forte
Modèle | PLUG417R |
Représentation de détecteur d'IR | |
Résolution | 400x300 |
Lancement de pixel | 17μm |
Domaine spectral | 8~14μm |
NETD | <30mk> |
À traitement d'images | |
Débit d'images | 25Hz/30Hz/50Hz/60Hz |
Temps de démarrage | <15s> |
Vidéo analogue | PAL/NTSC |
Vidéo de Digital | RAW/YUV/BT656/LVDS |
Composant d'extension | USB/Camerlink |
Obscurcissement du mode | Linéaire/histogramme/mélangé |
Bourdonnement de Digital | 1~8X bourdonnement continuel, taille d'étape 1/8 |
Affichage d'image | Couleur chaude/pseudo chaude/blanche noire |
Direction d'image | Horizontalement/verticalement/diagonalement secousse |
Algorithme d'image | NUC/AGC/IDE |
Spécifications électriques | |
Interface externe standard | interface 50pin_HOURS |
Mode de communication | RS232-TTL, 115200bps |
Tension d'alimentation | 4.5~6V |
Mesure de la température | |
Chaîne de température de fonctionnement | -10°C~50°C |
Température ambiante | -20°C~150°C, 100°C~550°C |
Exactitude de la température | ±2°C ou ±2% (prenez la valeur maximale) |
SDK | ARM/Windows/Linux SDK, thermographie pleine page |
Caractéristiques physiques | |
Dimension (millimètres) | 44.5x44.5x36.6 |
Poids | ≤77g |
Adaptation environnementale | |
La température d'opération | -40°C | +70°C |
Température de stockage | -45°C | +85°C |
Humidité | 5%~95%, sans condensation |
Vibration | Vibration aléatoire 5.35grms, axe 3 |
Choc | vague de Moitié-sinus, 40g/11ms, 3 direction de l'axe 6 |
Optique | |
Lentille facultative | Foyer fixe athermal : 7.5mm/13mm/19mm/25mm/35mm |
Le noyau thermique de caméra de PLUG417R est très utilisé dans l'inspection d'Electric Power, la vision par ordinateur, la sécurité de construction et surveillance de la CAHT, l'extérieur, la lutte contre l'incendie et la délivrance, la police et la délivrance, les charges utiles etc. d'ADAS, d'UAV.
1. Au sujet du détecteur thermique
Le principe de travail des détecteurs thermiques est de profiter de l'effet thermique pour chauffer la transformation d'élément de détection et de chaleur de cause de quelques propriétés physiques de sorte que l'énergie de rayonnement d'IR puisse être détectée.
Le détecteur thermique fonctionne à la température ambiante. Pendant son opération, il y a des changements de température, qui peuvent avoir la réponse lente et une sensibilité relativement basse comparée aux détecteurs de photons.
Il y a principalement 4 types du détecteur thermique infrarouge : Thermocouple/thermopile, détecteur de Pyroelectric, thermistance/bolométre, Microbolometer
2. Comment fait la formation d'images thermiques infrarouge travail ?
Le système infrarouge de formation d'images thermiques est une détection et une identification de non contact passives de la technologie infrarouge. Il concentre le rayonnement infrarouge de la scène sur le détecteur infrarouge de rangée de plan focal par le système optique infrarouge qui peut passer par le rayonnement infrarouge. Le détecteur thermique convertit le signal de rayonnement de l'intensité différente en signal électrique correspondant, et puis par l'amplification et la vidéo traitant, des formes l'image infrarouge qui peut être observée par les yeux nus.
