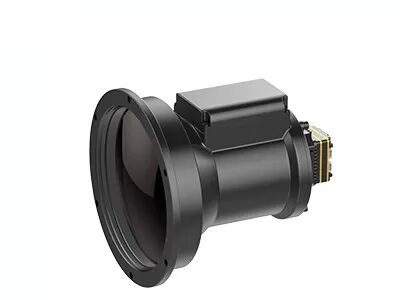

Module de caméra d'imagerie thermique non refroidi 640x512 17μm pour l'observation des animaux
Contactez-moi pour des aperçus gratuits et des bons.
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
Si vous avez n'importe quel souci, nous fournissons l'aide en ligne de 24 heures.
xRésolution | 640x512 / 17μm | Objectif de la caméra | Plusieurs disponibles |
---|---|---|---|
Poids | <90g | NETD | <30mK |
Gamme spectrale | 8~14μm LW | Taille | 44.5x44.5x33.6mm |
Surligner | Module non refroidi 640x512 de caméra,Module 17um de caméra de formation d'images thermiques |
640x512 / module non refroidi de caméra de formation d'images thermiques de 17μm pour l'extérieur, observation animale
PLUG617 est un du module thermique non refroidi de capteur de caméra de série de PRISE développé par la technologie des sondes globale (GST).
Le capteur thermique non refroidi composé de caméra de 640x512/17µm, les pleines séries de composants optiques, le circuit de traitement des signaux et l'algorithme à traitement d'images unique, le module de caméra de PLUG617 LWIR fournit l'image claire et la représentation supérieure.
Des modules infrarouges non refroidis de série de PRISE sont particulièrement développés pour différentes conditions personnalisées d'observation, qui fournissent de diverses interfaces industrielles standard et options infrarouges de lentille pour répondre à des exigences spécifiques d'intégration. Quelques solutions professionnelles de formation d'images thermiques ont été appliquées à beaucoup d'applications.
- NETD<30mk>
- Représentation stable
- Intégration facile et périphérique prêt à brancher
- Qualité et détails clairs d'image
- Adaptabilité environnementale forte
Modèle | PLUG617 |
Représentation de détecteur d'IR | |
Résolution | 640x512 |
Lancement de pixel | 17μm |
Domaine spectral | 8~14μm |
NETD | <30mk |
À traitement d'images | |
Débit d'images | 9Hz/25Hz/30Hz/50Hz/60Hz |
Temps de démarrage | <10s> |
Vidéo analogue | PAL/NTSC |
Vidéo de Digital | RAW/YUV/BT656/LVDS |
Composant d'extension | USB/Camerlink |
Obscurcissement du mode | Linéaire/histogramme/mélangé |
Bourdonnement de Digital | 1~8X bourdonnement continuel, taille d'étape 1/8 |
Affichage d'image | Couleur chaude/pseudo chaude/blanche noire |
Direction d'image | Horizontalement/verticalement/diagonalement secousse |
Algorithme d'image | NUC/AGC/IDE |
Spécifications électriques | |
Interface externe standard | interface 50pin_HOURS |
Mode de communication | RS232-TTL, 115200bps |
Tension d'alimentation | 4~6V |
Puissance typique | <1> |
Caractéristiques physiques | |
Dimension (millimètres) | 44.5x44.5x36.6 |
Poids | <90g> |
Adaptation environnementale | |
La température d'opération | -40°C | +70°C |
Température de stockage | -45°C | +85°C |
Humidité | 5%~95%, sans condensation |
Vibration | Vibration aléatoire 5.35grms, axe 3 |
Choc | vague de Moitié-sinus, 40g/11ms, 3 direction de l'axe 6 |
Optique | |
Lentille facultative | Foyer fixe athermal : 7.5mm/13mm/19mm/25mm/35mm/50mm/60mm/100mm Lentille motorisée : 75mm/100mm/150mm Bourdonnement optique continu : 30-150mm |
Le module de l'imageur PLUG617 thermique est très utilisé dans la sécurité et la surveillance, l'extérieur, la délivrance de police, la lutte contre l'incendie et la délivrance, les charges utiles etc. d'ADAS, d'UAV.
1. Pourquoi font des détecteurs d'IR doivent être refroidis ?
Basé sur la température de fonctionnement et les besoins de refroidissement, le détecteur infrarouge peut être divisé en refroidi et non refroidi. Le capteur non refroidi de formation d'images thermiques fonctionne à la température ambiante, qui ont la réponse lente et une sensibilité relativement basse. Tandis que travaux infrarouges refroidis de détecteur à la température cryogénique. La raison est que le détecteur infrarouge refroidi est essentiellement un détecteur de photons et doit être refroidi à de basses températures pour exécuter à son meilleur.
2. Quels sont les avantages de la formation d'images thermiques médicale ?
L'examen médical est la première étape dans le diagnostic médical, et plusieurs des essais actuels pour évaluer la santé d'organe sont envahissants et inconfortables. Tandis que la formation d'images thermiques combinait avec l'examen médical peut résoudre ce problème très bien.
À l'aide de la technologie de l'image thermique, les médecins peuvent effectuer le coffre-fort de 100%, aucun rayonnement, plein contrôle non envahissant et de non contact de corps pour éviter d'autres, inutiles procédures d'essais. La distribution de la chaleur dans diverses parties de corps humain peut être rapidement montrée tôt pour détecter et diagnostiquer des anomalies physiques, de sorte que tout autre traitement puisse être plus facile et plus efficace.
