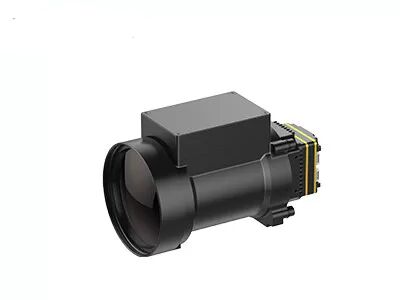

module non refroidi de caméra de formation d'images thermiques de 8~14μm LW pour la lutte contre l'incendie
Contactez-moi pour des aperçus gratuits et des bons.
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
Si vous avez n'importe quel souci, nous fournissons l'aide en ligne de 24 heures.
xRésolution | 640x512 / 17μm | Objectif de la caméra | Plusieurs disponibles |
---|---|---|---|
Poids | <90g | NETD | <30mK |
Gamme spectrale | 8~14μm LW | Taille | 44.5x44.5x33.6mm |
Surligner | Module de lutte contre l'incendie de caméra de formation d'images thermiques,module non refroidi de caméra de 14um LW |
640x512 / module non refroidi de caméra de formation d'images thermiques de 17μm pour l'extérieur, observation animale
PLUG617 est un du module thermique non refroidi de capteur de caméra de série de PRISE développé par la technologie des sondes globale (GST).
Le capteur thermique non refroidi composé de caméra de 640x512/17µm, les pleines séries de composants optiques, le circuit de traitement des signaux et l'algorithme à traitement d'images unique, le module de caméra de PLUG617 LWIR fournit l'image claire et la représentation supérieure.
Des modules infrarouges non refroidis de série de PRISE sont particulièrement développés pour différentes conditions personnalisées d'observation, qui fournissent de diverses interfaces industrielles standard et options infrarouges de lentille pour répondre à des exigences spécifiques d'intégration. Quelques solutions professionnelles de formation d'images thermiques ont été appliquées à beaucoup d'applications.
- NETD<30mk>
- Représentation stable
- Intégration facile et périphérique prêt à brancher
- Qualité et détails clairs d'image
- Adaptabilité environnementale forte
Modèle | PLUG617 |
Représentation de détecteur d'IR | |
Résolution | 640x512 |
Lancement de pixel | 17μm |
Domaine spectral | 8~14μm |
NETD | <30mk |
À traitement d'images | |
Débit d'images | 9Hz/25Hz/30Hz/50Hz/60Hz |
Temps de démarrage | <10s> |
Vidéo analogue | PAL/NTSC |
Vidéo de Digital | RAW/YUV/BT656/LVDS |
Composant d'extension | USB/Camerlink |
Obscurcissement du mode | Linéaire/histogramme/mélangé |
Bourdonnement de Digital | 1~8X bourdonnement continuel, taille d'étape 1/8 |
Affichage d'image | Couleur chaude/pseudo chaude/blanche noire |
Direction d'image | Horizontalement/verticalement/diagonalement secousse |
Algorithme d'image | NUC/AGC/IDE |
Spécifications électriques | |
Interface externe standard | interface 50pin_HOURS |
Mode de communication | RS232-TTL, 115200bps |
Tension d'alimentation | 4~6V |
Puissance typique | <1> |
Caractéristiques physiques | |
Dimension (millimètres) | 44.5x44.5x36.6 |
Poids | <90g> |
Adaptation environnementale | |
La température d'opération | -40°C | +70°C |
Température de stockage | -45°C | +85°C |
Humidité | 5%~95%, sans condensation |
Vibration | Vibration aléatoire 5.35grms, axe 3 |
Choc | vague de Moitié-sinus, 40g/11ms, 3 direction de l'axe 6 |
Optique | |
Lentille facultative | Foyer fixe athermal : 7.5mm/13mm/19mm/25mm/35mm/50mm/60mm/100mm Lentille motorisée : 75mm/100mm/150mm Bourdonnement optique continu : 30-150mm |
Le module de l'imageur PLUG617 thermique est très utilisé dans la sécurité et la surveillance, l'extérieur, la délivrance de police, la lutte contre l'incendie et la délivrance, les charges utiles etc. d'ADAS, d'UAV.
1. Principe de fonctionnement de la rangée infrarouge de plan focal
Un choix d'éléments photosensibles est arrangé sur le détecteur de rangée de plan focal. Les rayons infrarouges émis de l'infini sont reflètents sur ces éléments photosensibles de la rangée de plan focal par le système optique. Le détecteur convertit le signal léger en signal électrique et exécute l'amplification intégrale, échantillonnage, tampon de sortie et système de multiplexage, et est finalement envoyé au système de contrôle pour former une image.
