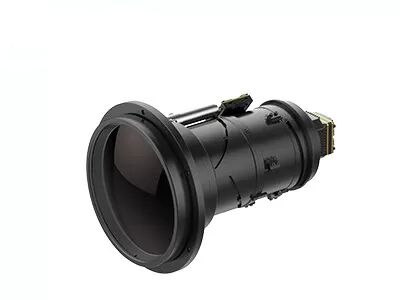

les HEURES 50pin connectent le noyau non refroidi de caméra de formation d'images thermiques pour l'observation animale
Contactez-moi pour des aperçus gratuits et des bons.
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
Si vous avez n'importe quel souci, nous fournissons l'aide en ligne de 24 heures.
xRésolution | 640x512 / 17μm | Objectif de la caméra | Plusieurs disponibles |
---|---|---|---|
Poids | <90g | NETD | <30mK |
Gamme spectrale | 8~14μm LW | Taille | 44.5x44.5x33.6mm |
Surligner | les HEURES 50pin connectent le noyau de caméra,Noyau non refroidi de caméra d'observation animale |
Module non refroidi 640x512 17μM For Animal Observation de caméra de formation d'images thermiques
PLUG617 est un du module thermique non refroidi de capteur de caméra de série de PRISE développé par la technologie des sondes globale (GST).
Le capteur thermique non refroidi composé de caméra de 640x512/17µm, les pleines séries de composants optiques, le circuit de traitement des signaux et l'algorithme à traitement d'images unique, le module de caméra de PLUG617 LWIR fournit l'image claire et la représentation supérieure.
Des modules infrarouges non refroidis de série de PRISE sont particulièrement développés pour différentes conditions personnalisées d'observation, qui fournissent de diverses interfaces industrielles standard et options infrarouges de lentille pour répondre à des exigences spécifiques d'intégration. Quelques solutions professionnelles de formation d'images thermiques ont été appliquées à beaucoup d'applications.
- NETD<30mk>
- Représentation stable
- Intégration facile et périphérique prêt à brancher
- Qualité et détails clairs d'image
- Adaptabilité environnementale forte
Modèle | PLUG617 |
Représentation de détecteur d'IR | |
Résolution | 640x512 |
Lancement de pixel | 17μm |
Domaine spectral | 8~14μm |
NETD | <30mk |
À traitement d'images | |
Débit d'images | 9Hz/25Hz/30Hz/50Hz/60Hz |
Temps de démarrage | <10s> |
Vidéo analogue | PAL/NTSC |
Vidéo de Digital | RAW/YUV/BT656/LVDS |
Composant d'extension | USB/Camerlink |
Obscurcissement du mode | Linéaire/histogramme/mélangé |
Bourdonnement de Digital | 1~8X bourdonnement continuel, taille d'étape 1/8 |
Affichage d'image | Couleur chaude/pseudo chaude/blanche noire |
Direction d'image | Horizontalement/verticalement/diagonalement secousse |
Algorithme d'image | NUC/AGC/IDE |
Spécifications électriques | |
Interface externe standard | interface 50pin_HOURS |
Mode de communication | RS232-TTL, 115200bps |
Tension d'alimentation | 4~6V |
Puissance typique | <1> |
Caractéristiques physiques | |
Dimension (millimètres) | 44.5x44.5x36.6 |
Poids | <90g> |
Adaptation environnementale | |
La température d'opération | -40°C | +70°C |
Température de stockage | -45°C | +85°C |
Humidité | 5%~95%, sans condensation |
Vibration | Vibration aléatoire 5.35grms, axe 3 |
Choc | vague de Moitié-sinus, 40g/11ms, 3 direction de l'axe 6 |
Optique | |
Lentille facultative | Foyer fixe athermal : 7.5mm/13mm/19mm/25mm/35mm/50mm/60mm/100mm Lentille motorisée : 75mm/100mm/150mm Bourdonnement optique continu : 30-150mm |
Le module de l'imageur PLUG617 thermique est très utilisé dans la sécurité et la surveillance, l'extérieur, la délivrance de police, la lutte contre l'incendie et la délivrance, les charges utiles etc. d'ADAS, d'UAV.
1. Classification des rangées infrarouges de plan focal
Selon la méthode de refroidissement, la rangée infrarouge de plan focal peut être divisée en détecteurs refroidis et non refroidis de formation d'images thermiques. Le détecteur infrarouge refroidi de FPA adopte principalement la bouteille de vase Dewar/le réfrigérateur début rapide et la bouteille de vase Dewar/réfrigérateur de étranglement de cycle de Stirling actuellement. Tandis que le détecteur thermique non refroidi de FPA IR fonctionne à la température ambiante. C'est le noyau du système non refroidi de formation d'images thermiques. Les matériaux sensibles à la chaleur les plus communs incluent l'oxyde de vanadium (Vox) et le silicium amorphe (un-SI). Le matériel d'oxyde de vanadium est le choix de courant principal sur le marché actuel ; il a un coefficient de résistance à hautes températures, et la sensibilité thermique élevée.
