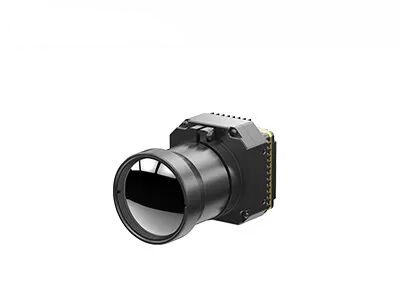

Noyau de caméra thermique non refroidi avec résolution 640x512 et taille de pixel de 12 μm pour un fonctionnement sans obturateur
| Lieu d'origine | Chine |
|---|---|
| Nom de marque | SensorMicro |
| Certification | ISO9001:2015; RoHS; Reach |
| Numéro de modèle | iSE612 |
| Quantité de commande min | 1 pièce |
| Prix | Négociable |
| Conditions de paiement | T/T |
Détails sur le produit
| Résolution | 640x512 / 12μm | Objectif de la caméra | Plusieurs disponibles |
|---|---|---|---|
| Fréquence d'images numérique | 50Hz | NETD | ≤20mK |
| Gamme spectrale | 8 ~ 14 μm LW | Algorithme d’images | NUC/RDC/DNS/DDE/SFFC |
| Mettre en évidence | Noyau thermique non refroidi de caméra de NTSC,noyau thermique de caméra du bourdonnement 8X continuel |
||
Description de produit
Cœur de caméra thermique non refroidi 640x512 / 12 μm avec une expérience d'observation fluide
Vue d'ensemble du produit
L'iSE612 est un module de caméra thermique non refroidi de la série iSE de SensorMicro, avec une résolution de 640x512 avec une taille de pixel de 12 μm.Ce module avancé de caméra infrarouge combine des détecteurs hautes performances, des composants optiques complets, des circuits de traitement des signaux et des algorithmes de traitement d'image propriétaires pour offrir une clarté et des performances exceptionnelles.
Principales caractéristiques
- Fonctionnement en douceur et stable:Aucun étalonnage de l'obturateur n'est nécessaire pendant le fonctionnement, éliminant ainsi les bégaiements d'image courants dans les systèmes traditionnels à obturateur
- Haute rentabilité:Utilise le détecteur d'emballage en céramique ApexCore avec NETD≤20mK
- Compact et léger:Dimensions aussi petites que 25,4 × 25,4 × 22,7 mm, poids du noyau nu ≤ 26±1,5 g
- Conception à économie d'espace:Des capacités de mise en page et d'intégration du système flexibles
- Caractéristiques avancées:Prend en charge les algorithmes de super-résolution, l'image dans l'image, OSD personnalisable, le mode veille, l'étalonnage en un clic et la compatibilité de l'écran Micro OLED
- Compatibilité étendue:Fonctionne avec plusieurs lentilles optiques et composants d'extension pour un développement secondaire facile
Spécifications techniques
| Modèle | Le numéro d'enregistrement | |
| Indicateurs des détecteurs IR | ||
| Matériau sensible | Vox | |
| Résolution | 640 × 512 | |
| Taille des pixels | 12 μm | |
| Réponse spectrale | 8 μm à 14 μm | |
| NETD typique | ≤ 20 mK | |
| Traitement des images | ||
| Taux de cadrage numérique | 50 Hz | |
| Temps de démarrage | 6s | |
| Vidéo numérique | Le nombre d'étoiles est déterminé par la fréquence d'écoulement. | |
| Algoritme d'image | Les États membres doivent communiquer à l'autorité compétente les informations suivantes: | |
| Pas d'obturateur | Soutenue | |
| Affichage de l'image | 10 Types (blanc chaud/lava/rouge de fer/fer chaud/médical/arctique/arc-en-ciel 1/arc-en-ciel 2/noir chaud) | |
| Direction de l' image | Pour les appareils à commande numérique: | |
| Zoom numérique | 1x/2x/4x/8x | |
| Électricité | ||
| Interface externe standard | 50 épinglesLe nombre total d'émissions de dioxyde de carbone est déterminé par la méthode suivante: | |
| Interface de communication | TTL-232/USB2.0 | |
| Interface vidéo numérique | Les données de connexion doivent être fournies par un réseau de télécommunications. | |
| Composants d'extension | Le système d'exploitation de l'appareil est équipé d'un système d'exploitation de l'appareil qui est équipé d'un système d'exploitation de l'appareil. | |
| Interface électrique | ||
| Voltage d'alimentation | 2.7V à 5,3V | |
| Consommation d'énergie typique | 0Pour les appareils de traitement des eaux usées: | |
| Mécanique/Objectif | ||
| Taille du noyau nu ((mm) | 25.4 × 25,4 × 22,7 mm | φ36 × 24,3 mm |
| Poids du noyau nu (g) | 26 ± 1.5 | 28 ± 1.5 |
| Lentilles optiques | Athermique de mise au point fixe: 4,8 mm/9,1 mm/13 mm/19 mm | Pour les appareils de surveillance de l'état de l'air: Focalisation manuelle: 25 mm/35 mm/50 mm Lentille motorisée: 75 mm/100 mm/150 mm Zoom continu: 15 à 75 mm/20 à 100 mm/28 à 90 mm/30 à 150 mm/30 à 180 mm/25 à 225 mm |
| Les effets | Une demi-onde sinusoïdale, 40 g/11 ms, direction d'impact sur l'axe X, 3 fois | 1500 g@0,4 ms |
| Vibration | 5.35g, Vibration aléatoire, 3 axes | |
| Composants du volet | Optionnel | |
| Adaptabilité à l'environnement | ||
| Température de fonctionnement | -40°C à +70°C | |
| Température de stockage | -45°C à +85°C | |
| Humidité | 5% à 95%, sans condensation | |
| Certification | Réglementation relative à la protection des consommateurs | |
Applications industrielles
Le module d'imagerie thermique iSE612 est largement utilisé dans les domaines de la vision industrielle, de la lutte contre les incendies et du sauvetage, de la surveillance de la sécurité, de l'observation en extérieur, de la vision par machine, de l'électronique grand public,et diverses autres applications.
Services personnalisés
- Personnalisation du produit:Adapter les configurations et les algorithmes pour répondre aux exigences spécifiques du secteur
- Assistance technique et formation sur place:Fournir aux principaux clients une formation pratique sur la mise en place du système et la formation opérationnelle
- Innovation commune:Collaborer avec les clients pour co-développer des solutions d'application infrarouges innovantes
Questions fréquemment posées
Quelle est la résolution du détecteur infrarouge?
La résolution du détecteur infrarouge fait référence au nombre de pixels dans l'imagerie thermique.permettant la détection de cibles plus petites à plus longue distanceLes résolutions d'imagerie thermique infrarouge courantes vont de 256x192, 384x288, 640x512, 800x600, 1024x768, à 1280x1024.
Qu'est-ce que le champ de vision (FOV)?
Le champ de vision fait référence au champ de vision bidimensionnel observé par le système optique de l'imagerie thermique infrarouge dans l'espace d'objet.taille de pixel d, et la distance focale de l'objectif f, l'angle horizontale FOV θ=2×arctan ((A×d/2f). Après avoir sélectionné le tableau de détecteurs et la taille des pixels, le champ de vision ne change qu'avec la distance focale du système optique:Les longueurs focales plus longues entraînent des champs de vision plus étroits, tandis que des focales plus courtes offrent des champs de vision plus larges.
