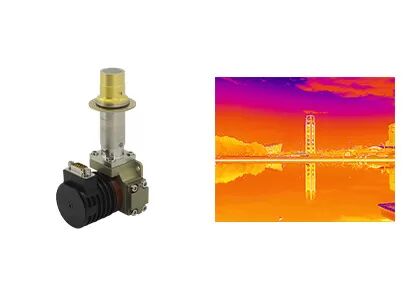

Détecteur infrarouge refroidi 640x512 15μm LWIR intégré dans les systèmes EO-IR
Contactez-moi pour des aperçus gratuits et des bons.
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
Si vous avez n'importe quel souci, nous fournissons l'aide en ligne de 24 heures.
xRésolution | 640x512 | Pas de pixel | 15μm |
---|---|---|---|
Consommation d'énergie stable | <8 W | Haute sensibilité | NETD≤25mK |
Gamme spectrale | 3,7 ~ 4,8 μm (MW); 7.7~9.5 (LW) | Taille | 142x58.5x71mm |
Surligner | Détecteur infrarouge LWIR 15um,détecteur infrarouge LWIR 640x512,détecteurs infrarouges refroidis LWIR |
Détecteur infrarouge refroidi 640x512 / 15μM LWIR intégré dans les systèmes EO-IR
L'ensemble refroidisseur Dewar intégré C615S LWIR est l'un des détecteurs infrarouges refroidis T2SL développés par Global Sensor Technology (GST).Il s'agit d'un super-réseau de type II (T2SL) 640x512 / 15µm, assemblage de refroidisseur de détecteur intégré (IDCA), conçu pour les bandes d'ondes infrarouges à ondes longues (LWIR) hautes performances de 7,7 à 9,5 μm.
Avec une résolution de 640 x 512 et un pas de pixel réduit à 15 µm, l'ensemble refroidisseur Dewar intégré C615S LWIR offre une image claire et des performances supérieures.Il présente la technologie la plus avancée, une efficacité quantique élevée, une fréquence d'images élevée, une sensibilité élevée, un faible bruit, la meilleure non-uniformité, etc.
En tant que détecteur LWIR, il présente des performances élevées dans des conditions climatiques de sable ou de poussière et ne sera pas affecté par le scintillement de la lumière du soleil ou toute flamme à haute température.
- Résolution : 640x512
- Pas de pixel : 15 µm
- Haute sensibilité
- Bon effet d'imagerie
- Faible bruit
- Performances stables
- Excellente Non-uniformité
Modèle | C615S LWIR |
Matériel | T2SL |
Résolution | 640x512 |
Pas de pixel | 15um |
Gamme spectrale | 7.7μm~9.5μm LW |
Mode travail | Instantané;Mode d'intégration ITR & Interlace Binning ;mode Windows ;Anti-épanouissement |
Capacité de charge | ITR : 12,22 Me-/6,67 Me- Regroupement entrelacé : 24,44 Me-/13,33 Me- |
Plage dynamique | ITR : ≥76dB Binning entrelacé : ≥77dB |
Canal de sortie | 4 ;Jusqu'à 22,5 Mpixel/s par sortie |
NETD | ≤30mK(F2 ITR) ≤25mK (Binning entrelacé F2) |
Taux de pixels effectif | ≥99,5 % |
Non-uniformité de la réponse | ≤8% |
Type de refroidisseur | RS058 |
Consommation d'énergie constante | <8W |
Consommation maximale | <17W |
Source de courant | 24V CC |
Temps de refroidissement | <5min30s |
Lester | ≤600g |
Dimensions (mm) | 148x58.5x71 |
Température de fonctionnement | -45°C ~ +71°C |
Le détecteur infrarouge refroidi C615S LWIR est largement utilisé dans de nombreux domaines tels que le système de surveillance à distance, le système d'amélioration de la vision de vol, la charge utile multi-capteurs, etc.
1. Application du détecteur infrarouge refroidi LWIR, MWIR/LWIR
Dans la technologie d'imagerie thermique infrarouge, les détecteurs thermiques à ondes longues ont une forte pénétration dans les atmosphères poussiéreuses, ne sont pas perturbés par les effets de reflets du soleil et les réflexions lumineuses.Une qualité d'image exceptionnelle peut être obtenue dans divers environnements complexes, tels que les trajets de véhicules dans une atmosphère poussiéreuse, les navires naviguant sur l'eau avec une lumière réfléchissante et les avions volant à travers le nuage.
Le détecteur infrarouge refroidi bicolore combine les avantages de la détection à ondes moyennes et longues dans un ensemble de détecteur infrarouge refroidi, qui peut simultanément effectuer une imagerie haute performance dans les bandes d'ondes duelles, réduisant considérablement le taux de fausses alarmes.Il peut être utilisé pour la détection d'arrière-plans complexes et la surveillance de cibles mobiles à grande vitesse.
