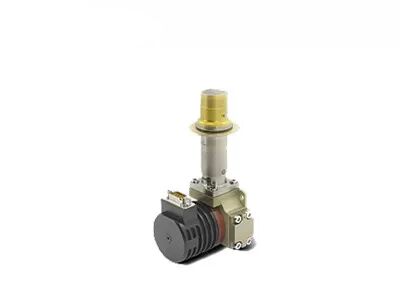

Détecteur infrarouge refroidi cryogéniquement de MWIR 15μM 640x512 pour la charge utile multi de capteur
| Lieu d'origine | Wuhan, province du Hubei, Chine |
|---|---|
| Nom de marque | SensorMicro |
| Certification | ISO9001:2015; RoHS; Reach |
| Numéro de modèle | C615M MWIR |
| Quantité de commande min | 1 pièce |
| Prix | negotiable |
| Conditions de paiement | LC, T/T |
Contactez-moi pour des aperçus gratuits et des bons.
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
Si vous avez n'importe quel souci, nous fournissons l'aide en ligne de 24 heures.
xDétails sur le produit
| Résolution | 640x512/12μm | NETD | ≤17 mK (F2) ; ≤18mK (F4) |
|---|---|---|---|
| Gamme spectrale8 ~ 14 μm | 3,7 ~ 4,8 μm MW | Température de fonctionnement | -45 ℃ ~ + 71 ℃ |
| Mettre en évidence | Détecteur infrarouge refroidi cryogéniquement MWIR,640x512 Détecteur infrarouge refroidi MWIR,Détecteurs infrarouges refroidis 640x512 |
||
Description de produit
Détecteur infrarouge MWIR refroidi 15μM 640x512 pour système de surveillance à distance
Description du produit
Étant l'un des détecteurs infrarouges refroidis HgCdTe/MCT développés par SensorMicro. Le C615M est un détecteur infrarouge à ondes moyennes (MWIR) basé sur la technologie MCT, avec une résolution de 640×512, une taille de pixel de 15μm, qui peut présenter des images claires. Équipé d'interfaces standard de l'industrie et de cryoréfrigérateurs RS058/RS046/LS734, le C615M est conçu pour répondre aux diverses exigences des clients en matière de légèreté, de faible consommation d'énergie, de longue durée de vie et de haute fiabilité. Il est doté des spécifications 640x512/15μm les plus populaires pour presque toutes les applications possibles, telles que les systèmes de surveillance à longue portée, les caméras thermiques portables, les caméras de détection de fuites de gaz, etc.
Le C615M RS058 est interchangeable avec la plupart des produits de type Scorpio grand public lorsqu'il est configuré avec un refroidisseur Stirling intégré RS058. La conception du dewar, les dimensions du refroidisseur et l'interface mécanique/électrique sont presque identiques, de sorte que les intégrateurs de caméras n'ont qu'à retirer leur ancienne contrepartie défectueuse et à connecter facilement notre C615M RS058 interchangeable pour une configuration interne ultérieure.
Il peut être largement utilisé dans de nombreuses applications haut de gamme, telles que Système de reconnaissance portable, Système de surveillance à distance, Système de recherche et de suivi, Système de vision de vol amélioré, Charge utile électro-optique, etc.
Principales caractéristiques
Imagerie nette et claire
• Bonne uniformité, taux de pixels effectifs＞99,5%
• Haute sensibilité thermique
Approvisionnement continu garanti
• Interface standard interchangeable
• Production de masse, bonne cohérence
Conçu pour des applications spécifiques
• La longueur d'onde peut être personnalisée
• Le nombre F peut être personnalisé
• La surface de montage peut être personnalisée
• Plusieurs cryoréfrigérateurs disponibles
Spécifications du produit
| Modèle | C615M MW |
| Matériau | MCT |
| Résolution | 640x512 |
| Pas de pixel | 15μm |
| Gamme spectrale | 3,7μm～4,8μm MW |
| Mode de fonctionnement | Instantané, Mode d'intégration ITR/IWR ; Mode Windows ; Anti-floraison |
| Capacité de charge | 9,1Me-/6,5Me-(ITR) 7,8Me-/5,2Me-(IWR) |
| Plage dynamique | ≥75dB |
| Nombre de sorties | 4 ; Jusqu'à 10 Mpixels/s par sortie |
| NETD | F2 : ≤17mK F4 : ≤18mK |
| Taux de pixels effectifs | ≥99,5% |
| Non-uniformité de la réponse | ≤8% |
| Type de cryoréfrigérateur | RS058/RS046 |
| Consommation d'énergie stable | ≤6W@RS058 ≤5W@RS046 |
| Consommation d'énergie maximale | ≤12W @ RS058 ≤11W @ RS046 |
| Alimentation | RS058 : 24V DC RS046 : 32V DC |
| Temps de refroidissement | ≤6min @ RS058 ≤5min30s @ RS046 |
| Poids | ≤600g @ RS058 ≤350g @ RS046 |
| Dimensions (mm) | RS046 : 122x46,3x82 RS058 : 147x58,5x71 |
| Température de fonctionnement | -45°C ~ +71°C |
Applications industrielles
Le détecteur infrarouge refroidi cryogéniquement C615M MWIR est largement utilisé dans de nombreux domaines tels que le système de surveillance à distance, le système d'amélioration de la vision de vol, la charge utile multi-capteurs, etc.
Notre gamme de produits
Technologies de détecteurs infrarouges internes
Détecteurs infrarouges non refroidis VOx de 8 pouces 0,11μm
Détecteurs infrarouges refroidis MCT de 8 pouces 0,5μm
Détecteurs infrarouges refroidis T2SL de 8 pouces 0,5μm
Capacité de production et avantages
6 millions de détecteurs infrarouges auto-développés par an
30 000 m² d'installation de fabrication de semi-conducteurs
20 000 m² de salle blanche
À propos de SensorMicro
SensorMicro est le principal fabricant et fournisseur de services de détecteurs infrarouges au monde. Il est disposé à fournir à ses clients du monde entier des détecteurs d'imagerie thermique refroidis et non refroidis haute performance et à partager son expérience d'application professionnelle.
FAQ
1. Avantages de l'imagerie optique des gaz
Gain de temps et efficacité : prise en charge de la détection en temps réel à grande échelle, localisation rapide des fuites, pas besoin d'interrompre la production.
Détection à longue portée : loin des zones dangereuses et complexes, tests non destructifs sans contact, sans source de rayonnement supplémentaire
Facile à analyser : imagerie intuitive, stockage instantané, analyse pratique
Inspection multifonctionnelle : une variété de gaz peuvent être détectés, avec une excellente fonction de mesure de la température à distance
2．Principe de fonctionnement de l'imagerie optique des gaz
L'imagerie optique des gaz est une sorte de technologie infrarouge qui permet de voir les gaz industriels invisibles.
Après avoir absorbé le rayonnement infrarouge à des longueurs d'onde spécifiques, une différence de rayonnement infrarouge se produira entre le gaz et l'arrière-plan.
Le détecteur infrarouge de détection de fuites de gaz avec filtre à bande étroite intégré ne reçoit que la bande infrarouge proche du pic d'absorption infrarouge du gaz et peut convertir le gaz en images infrarouges visibles grâce à la différence de rayonnement entre le gaz et l'arrière-plan.
