Détecteur infrarouge LWIR refroidi de 640x512 15 μm T2SL pour systèmes de surveillance

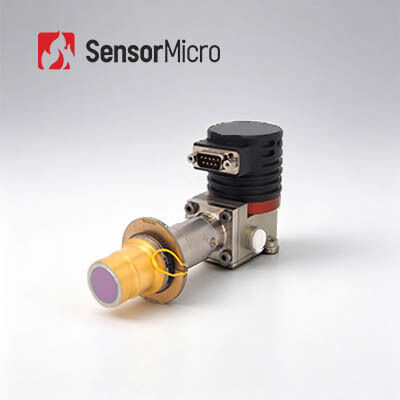

  • 640x512 15μm Cooled LWIR Infrared Detector T2SL for Monitoring Systems
Lieu d'origine Chine
Nom de marque SensorMicro
Certification ISO9001:2015; RoHS; Reach
Numéro de modèle C615S
Quantité de commande min 1 pièce
Prix Négociable
Conditions de paiement T/T
Détails sur le produit
Résolution 640x512 Pas de pixels 15μm
Consommation d'énergie stable ≤8w Max. Fréquence d'images 220 Hz
Gamme spectrale 70,7 μm ± 0,2 μm 9,4 μm ± 0,3 μm Taille 142x58,5x71mm
Mettre en évidence

Détecteur infrarouge LWIR intégré

,

Détecteur LWIR refroidi 640x512

,

Détecteur infrarouge LWIR refroidi 15uM
Laisser un message
Description de produit
Vue d'ensemble du produit

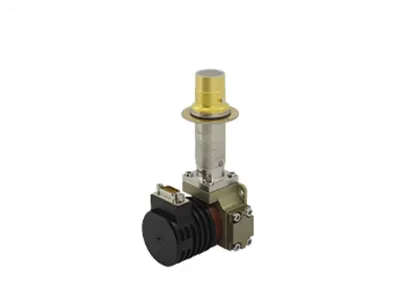

T2SL 640×512 / 15 μm Détecteur infrarouge refroidi par LWIR avec assemblage de refroidisseur Dewar intégré

L'ensemble de refroidisseur dewar intégré C615S LWIR est l'un des détecteurs infrarouges refroidis T2SL développés par SensorMicro.Il s'agit d'un assemblage de refroidisseur de détecteur intégré (IDCA) de type II Superlattice (T2SL) de 640 × 512 / 15 μm, conçus pour les bandes d'ondes infrarouges à longue onde (LWIR) de haute performance de 7,7 à 9,4 μm.

Avec une résolution de 640x512 et une hauteur de pixel réduite de 15 μm, le C615S offre des images claires et des performances supérieures.une sensibilité élevée, faible bruit et excellente non-uniformité.

En tant que détecteur LWIR refroidi, il fonctionne de manière fiable dans les climats de sable ou de poussière et n'est pas affecté par les clignotements de lumière solaire ou les flammes à haute température.

Principales caractéristiques
Détection à longue onde, immunisée contre les interférences
  • Forte capacité de pénétration dans le sable et la poussière, adaptable à des environnements complexes
  • Non affecté par l'éblouissement sous une forte lumière du soleil ou sur des surfaces d'eau
  • Capacité accrue de détection des objets à basse température
La technologie T2SL à la pointe des tendances de l'industrie
  • Efficacité quantique plus élevée avec une sensibilité supérieure
  • Faible bruit et excellente non-uniformité
Une grande polyvalence et un approvisionnement stable
  • Numéro F personnalisable
  • Qualité constante dans la production en série
Spécifications du produit
Modèle C615S Détecteur infrarouge refroidi par IRL
Matériau sensible T2SL
Résolution 640 × 512
Taille des pixels 15 μm
Réponse spectrale 70,7 μm ± 0,2 μm 9,4 μm ± 0,3 μm
Mode de fonctionnement Capture d'écran; modes d'intégration ITR / Interlace et Binning; mode Windows; Anti-boumage
Capacité de charge ITR: 12,22 Me− / 6,67 Me−
Interlace et liant: 24,44 Me− / 13,33 Me−
Dimension dynamique RTI: ≥ 76 dB
Résistance à l'usure
Canaux de sortie 4; jusqu'à 22,5 MHz par sortie
Taux de cadrage maximal 220 Hz
NETD typique 25 mK (F2 ITR)
22 mK (F2 entrelacement et conditionnement)
Taux de pixels effectif ≥ 99,5%
Non-uniformité de réponse ≤ 8%
Cryocooler configurable Résistance à la combustion
Consommation de puissance constante (23 °C) ≤ 8 W
Consommation de puissance maximale (71 °C) ≤ 20 W
Énergie 24 V de courant continu
Temps de refroidissement (23 °C) ≤ 5 min 30 s
Taille maximale (mm) 148 × 58,5 × 71
Poids (g) ≤ 570
Température de fonctionnement -45 °C +71 °C
Applications industrielles

Le détecteur infrarouge refroidi C615S LWIR est largement utilisé dans de nombreux domaines, y compris les tests non destructifs (NDT), la surveillance de l'environnement, la surveillance à longue portée et la recherche scientifique.

Service normalisé
  • Documentation complète:Les manuels de produits, les guides d'installation et les références de sélection ¥ commencer sans deviner.
  • Assistance au développement et aux essais:Tests intégrés d'échantillons, évaluation des performances et vérification des paramètres facilité.
  • Boîte à outils de développement avancée:SDK, API, algorithmes et outils de débogage pour une intégration approfondie.
  • Assistance technique à distance:Assistance 24/7 avec une réponse rapide et une résolution rapide des problèmes critiques.
  • La garantie:Des pièces d'origine et une adhésion stricte au processus pour restaurer une performance optimale.
Questions fréquemment posées
1Quels sont les avantages de l'imagerie optique par gaz?
  • Réduction du temps et efficacité:Prend en charge la détection à grande échelle en temps réel et la localisation rapide des fuites sans interrompre la production.
  • Détection à longue portée:Garde les opérateurs à l'écart des zones dangereuses et complexes; tests non-contact et non destructifs sans source de rayonnement supplémentaire.
  • Facile à analyser:Des images intuitives, un stockage instantané et une analyse pratique.
  • Inspection multifonctionnelle:Détecte une variété de gaz et comprend une excellente fonction de mesure à distance de la température.
2. Quel est le principe de fonctionnement de l'imagerie optique par gaz?

L'imagerie optique des gaz est un type de technologie infrarouge qui rend les gaz industriels invisibles visibles.

Après avoir absorbé le rayonnement infrarouge à des longueurs d'onde spécifiques, une différence de rayonnement se produit entre le gaz et le fond.

Le détecteur infrarouge de détection des fuites de gaz, avec son filtre à bande étroite intégré,ne reçoit que la bande infrarouge près du pic d'absorption infrarouge du gaz et convertit le gaz en une image infrarouge visible grâce à la différence de rayonnement entre le gaz et le fond.
