Détecteur infrarouge refroidi par LWIR intégré dans la résolution 640x512 des systèmes EO IR

Lieu d'origine Wuhan, province du Hubei, Chine
Nom de marque GST
Certification ISO9001:2015; RoHS; Reach
Numéro de modèle C615S LWIR
Quantité de commande min 1 pièce
Prix Negotiable
Conditions de paiement L/C, T/T

Contactez-moi pour des aperçus gratuits et des bons.

Whatsapp:0086 18588475571

Wechat: 0086 18588475571

Skype: sales10@aixton.com

Si vous avez n'importe quel souci, nous fournissons l'aide en ligne de 24 heures.

x
Détails sur le produit
Résolution 640x512 Pas de pixel 15μm
Consommation d'énergie stable <8 W Haute sensibilité NETD≤25mK
Gamme spectrale 3,7 ~ 4,8 μm (MW); 7.7~9.5 (LW) Taille 142x58.5x71mm
Surligner

Détecteur infrarouge LWIR EO IR Systems

,

détecteur infrarouge refroidi C615S LWIR

,

détecteurs infrarouges à résolution 640x512

Laisser un message
Description de produit

Détecteur infrarouge refroidi 640x512 / 15μM LWIR intégré dans les systèmes EO-IR

Description du produit



L'ensemble refroidisseur Dewar intégré C615S LWIR est l'un des détecteurs infrarouges refroidis T2SL développés par Global Sensor Technology (GST).Il s'agit d'un super-réseau de type II (T2SL) 640x512 / 15µm, assemblage de refroidisseur de détecteur intégré (IDCA), conçu pour les bandes d'ondes infrarouges à ondes longues (LWIR) hautes performances de 7,7 à 9,5 μm.



Avec une résolution de 640 x 512 et un pas de pixel réduit à 15 µm, l'ensemble refroidisseur Dewar intégré C615S LWIR offre une image claire et des performances supérieures.Il présente la technologie la plus avancée, une efficacité quantique élevée, une fréquence d'images élevée, une sensibilité élevée, un faible bruit, la meilleure non-uniformité, etc.



En tant que détecteur LWIR, il présente des performances élevées dans des conditions climatiques de sable ou de poussière et ne sera pas affecté par le scintillement de la lumière du soleil ou toute flamme à haute température.



Caractéristiques principales



- Résolution : 640x512

- Pas de pixel : 15 µm

- Haute sensibilité

- Bon effet d'imagerie

- Faible bruit

- Performances stables

- Excellente Non-uniformité



Spécifications du produit



Modèle C615S LWIR
Matériel T2SL
Résolution 640x512
Pas de pixel 15um
Gamme spectrale 7.7μm~9.5μm LW
Mode travail Instantané;Mode d'intégration ITR & Interlace Binning ;mode Windows ;Anti-épanouissement
Capacité de charge ITR : 12,22 Me-/6,67 Me-
Regroupement entrelacé : 24,44 Me-/13,33 Me-
Plage dynamique ITR : ≥76dB
Binning entrelacé : ≥77dB
Canal de sortie 4 ;Jusqu'à 22,5 Mpixel/s par sortie
NETD ≤30mK(F2 ITR)
≤25mK (Binning entrelacé F2)
Taux de pixels effectif ≥99,5 %
Non-uniformité de la réponse ≤8%
Type de refroidisseur RS058
Consommation d'énergie constante <8W
Consommation maximale <17W
Source de courant 24V CC
Temps de refroidissement <5min30s
Lester ≤600g
Dimensions (mm) 148x58.5x71
Température de fonctionnement -45°C ~ +71°C



Applications industrielles


Le détecteur infrarouge refroidi C615S LWIR est largement utilisé dans de nombreux domaines tels que le système de surveillance à distance, le système d'amélioration de la vision de vol, la charge utile multi-capteurs, etc.

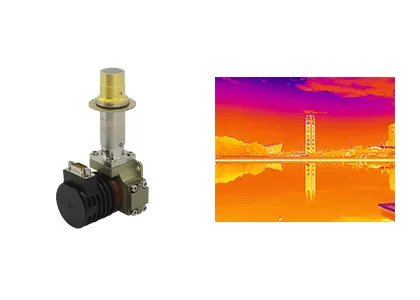

Détecteur infrarouge refroidi par LWIR intégré dans la résolution 640x512 des systèmes EO IR 0


Distinctions et certificats


Détecteur infrarouge refroidi par LWIR intégré dans la résolution 640x512 des systèmes EO IR 1


FAQ



1. Avantages de l'imagerie optique des gaz

Gain de temps et efficacité : prend en charge la détection en temps réel à grande échelle, la localisation rapide des fuites, pas besoin d'interrompre la production.
Détection longue portée : loin des zones dangereuses et complexes, test non destructif sans contact, sans source de rayonnement supplémentaire
Facile à analyser : imagerie intuitive, stockage instantané, analyse pratique
Inspection multifonctionnelle : une variété de gaz peut être détectée, avec une excellente fonction de mesure de la température à distance

2.Principe de fonctionnement de l'imagerie optique des gaz

L'imagerie optique des gaz est une sorte de technologie infrarouge qui pourrait voir les gaz industriels invisibles.

Après avoir absorbé le rayonnement infrarouge à des longueurs d'onde spécifiques, une différence de rayonnement infrarouge se produira entre le gaz et l'arrière-plan.

Le détecteur infrarouge de détection de fuite de gaz avec filtre à bande étroite intégré ne reçoit que la bande infrarouge près du pic d'absorption infrarouge du gaz et peut convertir le gaz en images infrarouges visibles grâce à la différence de rayonnement entre le gaz et l'arrière-plan.
