Surveillance de sécurité Détecteur infrarouge refroidi MWIR 640x512 15μM
Contactez-moi pour des aperçus gratuits et des bons.
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
Si vous avez n'importe quel souci, nous fournissons l'aide en ligne de 24 heures.
xapplication | Contrôle de la sécurité | technologie | Formation d'images thermiques infrarouge |
---|---|---|---|
Range8~14μm spectral | 3.7~4.8μm MW | Résolution | 640x512/12μm |
La température d'opération | -45℃~+71℃ | NETD | ≤17mK (F2) ; ≤18mK (F4) |
Surligner | Détecteur infrarouge refroidi MWIR,détecteur infrarouge refroidi 640x512,détecteur infrarouge MWIR de surveillance de la sécurité |
Surveillance de sécurité Détecteur infrarouge refroidi MWIR 640x512 15μM

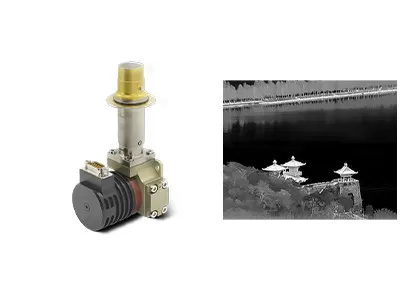

Le C615M MWIR est l'un des détecteurs infrarouges refroidis HgCdTe/MCT développés par Global Sensor Technology (GST).C'est avec la spécification 640x512/15μm la plus populaire pour presque toutes les applications possibles comme le système de surveillance à longue portée, les imageurs thermiques portables, les caméras de détection de fuite de gaz, etc.
Le C615M RS058 est interchangeable avec la plupart des produits Scorpio grand public lorsqu'il est configuré avec le refroidisseur Stirling intégré RS058.La conception de Dewar, la dimension du refroidisseur et l'interface mécanique/électrique sont presque les mêmes, de sorte que les intégrateurs de caméra n'ont qu'à retirer leur ancien homologue défectueux et à connecter facilement notre C615M RS058 interchangeable pour une configuration interne supplémentaire.
Imagerie nette et claire
• Bonne uniformité, taux de pixels effectif > 99,5 %
• Haute sensibilité, NETD typique aussi bas que 17 mK
Approvisionnement continu garanti
• Interface standard interchangeable
• Production de masse, bonne consistance
Conçu pour des applications spécifiques
• La longueur d'onde peut être personnalisée
• Le numéro F peut être personnalisé
• La surface de montage peut être personnalisée
• Plusieurs cryorefroidisseurs disponibles
Modèle | C615M MW |
Matériel | MCT |
Résolution | 640x512 |
Pas de pixel | 15μm |
Gamme spectrale | 3,7 μm ~ 4,8 μm MW |
Mode travail | Instantané, mode d'intégration ITR/IWR ;mode Windows ;Anti-épanouissement |
Capacité de charge | 9.1Me-/6.5Me-(ITR) 7.8Me-/5.2Me-(IWR) |
Plage dynamique | ≥75dB |
Nombre de sorties | 4 ;Jusqu'à 10 Mpixel/s par sortie |
NETD | F2 : ≤17mK F4 : ≤18mK |
Taux de pixels effectif | ≥99,5 % |
Non-uniformité de la réponse | ≤8% |
Type de refroidisseur cryogénique | RS058/RS046 |
Consommation d'énergie stable | ≤6W@RS058 ≤5W@RS046 |
Consommation maximale | ≤12W @ RS058 ≤11W @ RS046 |
Source de courant | RS058 : 24 V CC RS046 : 32 V CC |
Temps de refroidissement | ≤6min @ RS058 ≤5min30s @ RS046 |
Lester | ≤600g @ RS058 ≤350g @ RS046 |
Dimensions (mm) | RS046 : 122x46,3x82 RS058 : 147x58,5x71 |
Température de fonctionnement | -45°C ~ +71°C |
Le détecteur infrarouge à refroidissement cryogénique C615M MWIR est largement utilisé dans de nombreux domaines tels que le système de surveillance à distance, le système d'amélioration de la vision de vol, la charge utile multi-capteurs, etc.
1. Quel est l'avantage de l'imagerie thermique infrarouge ?
---Voir à travers l'obscurité totale;
---Identification sous camouflage ;
---Détection longue portée ;
--- Détection de distribution de chaleur ;
--- Mesure de température sans contact ;
--- Sensibilisation à l'occupation
2. A quoi sert un cryorefroidisseur ?
Les cryorefroidisseurs sont des machines qui maintiennent les capteurs extrêmement froids afin que des images thermiques puissent être prises lors de missions à long terme.Dans de nombreuses applications haut de gamme, les capteurs qui capturent les images nécessitent des températures extrêmement basses.
3. Quels sont les principaux facteurs pour mesurer la qualité du Cryocooler ?
La longue durée de vie de la batterie et un fonctionnement fiable sont les principaux facteurs permettant de mesurer la qualité d'un cryorefroidisseur.Le refroidisseur cryogénique GSTiR a une large plage de températures de fonctionnement et une excellente fiabilité.Son MTTF (Mean Time to Failures) a atteint 10 000 heures, ce qui répond aux exigences de démarrage 24h/24 et 7j/7.
4. Qu'est-ce que le MTTF ?
Le MTTF (Mean Time to Failure) mesure la fiabilité d'une pièce.Il vous indique combien de temps dure en moyenne une pièce avant qu'elle ne casse et que vous deviez la remplacer.À la base, il vous renseigne sur la qualité des pièces que vous achetez.Plus ils durent longtemps, plus vous en tirez de valeur.
