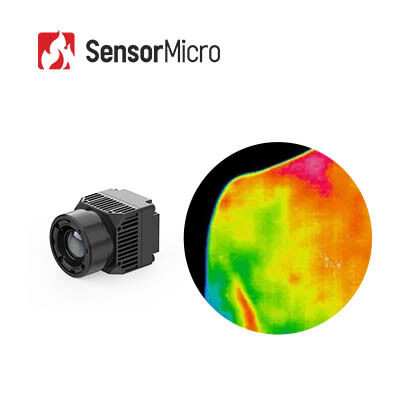

Module de caméra infrarouge sans rayonnement, résolution 640×512, pas de pixel de 8 µm pour l'imagerie thermique médicale
| Lieu d'origine | Chine |
|---|---|
| Nom de marque | SensorMicro |
| Certification | RoHS2.0; Reach |
| Numéro de modèle | iHA608W |
| Quantité de commande min | 1 morceau |
| Prix | Négociable |
| Conditions de paiement | T/T |
Détails sur le produit
| Résolution | 640x512 | Consommation d'énergie | 0.6W |
|---|---|---|---|
| Gamme spectrale | 8~14μm | Pas de pixels | 8μm |
| NETD typique | ≤30mK | Fréquence d'images | 25Hz |
| Mettre en évidence | Module infrarouge libre de caméra de rayonnement,Module infrarouge médical 384x288 de caméra,Module thermique médical de caméra d'image |
||
Description de produit
Module de caméra infrarouge 640×512/8 µm sans rayonnement pour le dépistage par imagerie thermique médicale
Présentation du produit
Le cœur de caméra infrarouge non refroidi iHA608W est une solution d'imagerie thermique professionnelle qui intègre un détecteur infrarouge 8 µm haute performance d'une résolution de 640×512, axé sur la mesure intelligente de la température sans contact. Grâce à une capacité de détection précise de la température de ±0,5 °C et à une technologie d'imagerie médicale optimisée, il fournit des images thermiques nettes et une sortie de données de température stable. Caractérisé par sa taille miniaturisée, sa conception légère et ses interfaces riches, ce module permet une intégration rapide aux équipements et un développement secondaire aisé. Il constitue un composant central idéal pour les équipements de dépistage médical commerciaux, les dispositifs de détection de santé à domicile et les systèmes de surveillance de la température dans l'élevage.
Caractéristiques principales
- Mesure précise, imagerie thermique détaillée
- Conçu spécifiquement pour la mesure sans contact de la température corporelle avec une précision atteignant ±0,5 °C
- Objectif optique de qualité médicale et algorithmes dédiés de traitement d'images médicales offrant des images nettes
- Conception compacte, intégration légère
- Équipé d'un détecteur infrarouge ApexCore 8 µm à faible pas de pixel pour un format compact
- Dimensions ultra-compactes de seulement 21×21×31,5 mm et poids de seulement 25±2 g, idéal pour l'intégration dans des appareils compacts
- Intégration rapide, développement facile
- Interfaces standardisées Type-C + USB 2.0 pour une intégration système simplifiée
- Fournit des SDK Windows, Android et Linux pour faciliter le développement
Spécifications du produit
| Modèle | iHA608W |
|---|---|
| Indicateurs du détecteur IR | |
| Matériau sensible | VOx |
| Résolution | 640×512 |
| Taille de pixel | 8 µm |
| Réponse spectrale | 8 µm ~ 14 µm |
| NETD typique | ≤30 mK |
| Traitement d'image | |
| Fréquence d'images numérique | 25 Hz |
| Temps de démarrage | ≤6 s |
| Vidéo numérique | RAW/YUV/TMP |
| Algorithme d'image | NUC/3DNR/DNS/DRC/EE |
| Affichage de l'image | Médical/Fausses couleurs |
| Logiciel PC | Contrôle du module et affichage vidéo |
| Mesure de température | |
| Température de fonctionnement | 10 ℃ ~ +50 ℃ |
| Plage de mesure de température | 32 ℃ ~ +42 ℃ |
| Précision de la mesure de température | ≤±0,5 ℃ (après 2 minutes de préchauffage, température ambiante de 23±3 °C, cible 32-42 °C) |
| Distance de mesure | 0,5 m à 5 m ; prend en charge la mesure de température multi-distance via SDK |
| SDK | Prend en charge les SDK Windows/Android/Linux, permet l'analyse du flux vidéo, le contrôle du module, la mesure complète de la température par matrice, l'imagerie thermique, le réglage de la fenêtre de température, les intégrations multiples |
| Électrique | |
| Interface externe standard | USB (TYPE-C) |
| Interface de communication | USB |
| Interface vidéo numérique | USB 2.0 |
| Tension d'alimentation | 5 V ± 0,5 |
| Consommation électrique typique | 0,6 W |
| Objectif optique | |
| Longueur focale | 4 mm |
| Type d'objectif | Focale fixe athermique |
| F/# | 1 |
| FOV (H×V) | 69,2°×55,4° |
| Mécanique | |
| Dimensions (objectif inclus) | 21 mm × 21 mm × 31,5 mm (avec objectif de 4 mm) |
| Poids (objectif inclus) | 25 g ± 2 (avec objectif de 4 mm) |
| Adaptabilité environnementale | |
| Température de fonctionnement | -10 ℃ ~ +50 ℃ |
| Température de stockage | -45 ℃ ~ +85 ℃ |
| Humidité | 5 % ~ 95 %, sans condensation |
| Vibrations | 5,35 grms, vibration aléatoire, 3 axes |
| Choc | Onde demi-sinusoïdale, 40 g / 11 ms, direction de l'impact, 3 axes, 6 directions |
| ESD | Décharge par contact 6 kV ; décharge dans l'air 8 kV |
| Certification | |
| Certification environnementale | ROHS2.0/REACH |
Applications industrielles
Le module thermique iHA608W est destiné à être largement utilisé dans les domaines du dépistage des maladies, de la physiothérapie par médecine traditionnelle chinoise, des bilans de santé, de la réadaptation et des applications médicales connexes.
Nos avantages
Technologies propriétaires de détecteurs infrarouges
- Détecteurs infrarouges non refroidis VOx 0,11 µm de 8 pouces
- Détecteurs infrarouges refroidis MCT 0,5 µm de 8 pouces
- Détecteurs infrarouges refroidis T2SL 0,5 µm de 8 pouces
Capacité de production et avantages
- 6 millions de détecteurs infrarouges développés en interne par an
- Installation de fabrication de semi-conducteurs de 30 000 m²
- 20 000 m² de salle blanche
Foire aux questions
1. Qu'est-ce que la sensibilité thermique ?
La sensibilité thermique, également appelée NETD (Noise Equivalent Temperature Difference ou Différence de température équivalente au bruit), est un paramètre clé pour évaluer les caméras thermiques à ondes moyennes (MWIR) et à ondes longues (LWIR). Elle est directement liée à la netteté mesurée par la caméra thermique. Il s'agit d'une valeur numérique représentant le rapport signal sur bruit de la différence de température, mesurée en millikelvins (mK). Plus la valeur de sensibilité thermique est faible, plus la sensibilité est élevée et plus l'image est nette.
2. Quelles sont les applications de l'imagerie thermique ?
La mesure de la température et l'imagerie tout temps sont deux fonctions fondamentales de la technologie d'imagerie thermique infrarouge. Les produits développés sur la base de ces deux technologies sont largement utilisés dans la sécurité et la surveillance, l'inspection industrielle, la lutte contre les incendies, la maintenance prédictive, les systèmes ADAS, la prévention des épidémies, l'AIoT et diverses autres applications.
